HDMI協會重大更新:HDMI轉接頭認證計劃

身為當前最為普及的影音傳輸介面,HDMI介面被廣泛地被使用在各類影音產品,同時也發展出各式各樣的HDMI接頭(Standard, Mini, Micro Connector)。市面上更衍生出多種HDMI轉接頭(例如公頭轉母頭、Standard轉Micro Connector等),然而過往HDMI協會過往並未對於HDMI轉接頭進行明確的定義,這也使得市售的HDMI轉接頭皆無法藉由認證測試來確保其品質。

有鑑於此,HDMI協會於2023年4月正式推出了HDMI轉接頭認證計劃 (HDMI Passive Adapter Compliance Program ),該認證計劃可以涵蓋到大部份常見的轉接頭,包含用於不同接頭轉換的Pig Tail Type或Small Attachment Type,或是用於特殊用途的Adjustable Cable Type,如壁嵌式HDMI插座等。

HDMI協會於2023年4月正式推出了HDMI轉接頭認證計劃 (HDMI Passive Adapter Compliance Program )
(圖片來源:HDMI官網 HDMI Passive Adapters)

延伸閱讀:HDMI協會正式公告HDMI Cable認證測試規範兩大更新

HDMI轉接頭的潛在風險

作為HDMI Forum官方授權的認證測試實驗室,百佳泰憑藉著豐富的HDMI測試經驗能量與專案實績,長年與各大產品品牌以及設計製造商進行密切配合與協作。針對HDMI轉換頭的潛在風險,接下來我們將透過對HDMI規範的全面了解以及產品測試的真實數據進行深入探討:

未經認證的HDMI產品,恐將面臨協會稽核及強制下架風險

HDMI協會於去年新註冊了Trade Dress,只要是產品外觀涉及HDMI公頭或母座,皆視為HDMI產品,必須符合HDMI規範。加上HDMI協會於2023年5月推出了匿名舉報系統,提供消費者舉報不合規的HDMI產品,因此沒有通過認證測試的HDMI轉接頭有可能會面臨HDMI協會稽核並強制下架,若是品牌或通路商沒有注意到而未要求供應商完成認證,就會面臨產品下架跟退貨的風險。

HDMI Type-A公母轉接頭產品實測

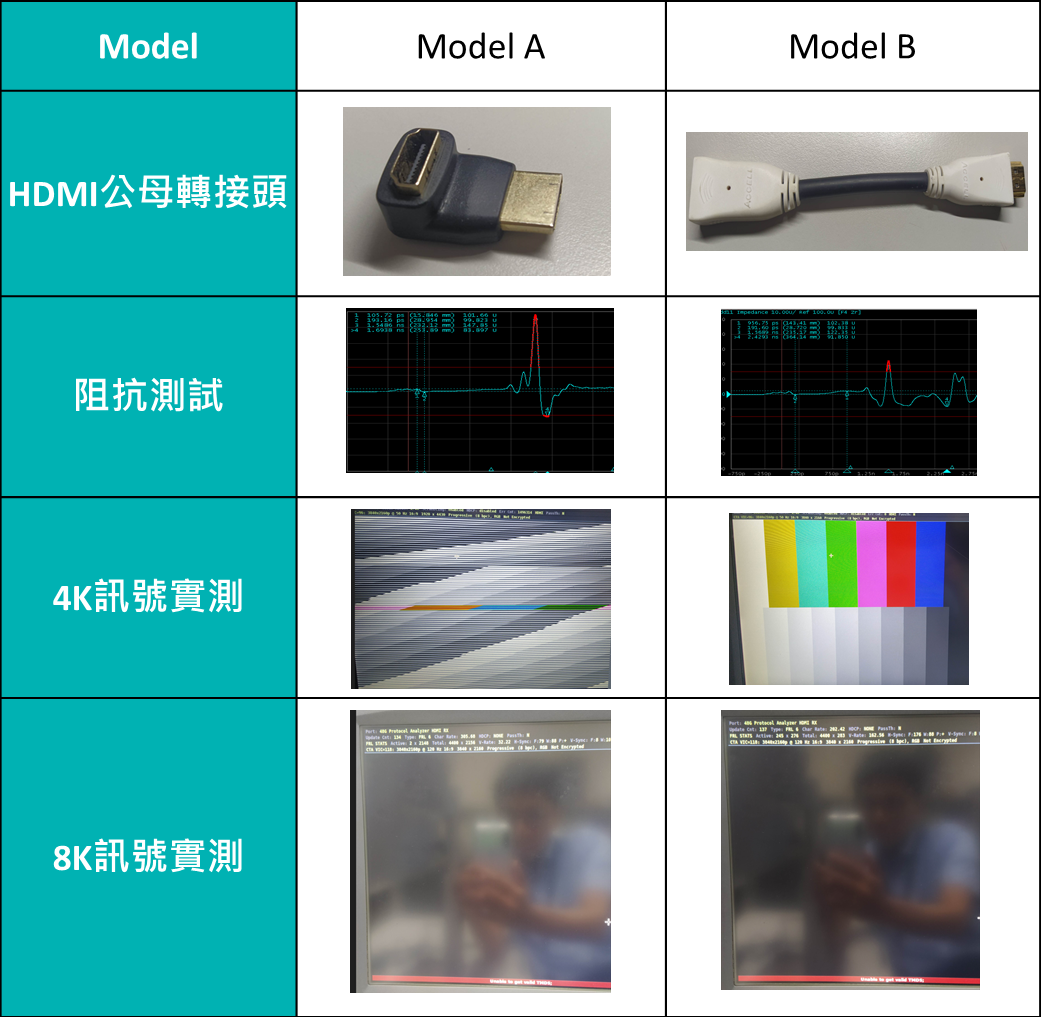

我們以兩款HDMI Type-A公母轉接頭來實測品質,藉由阻抗的測試來了解如何影響訊號傳輸。Model A轉接頭在阻抗測試表現很差,紅色的部份就是超出SPEC規範的部份,我們可以觀察到8K訊號完全無法顯示,4K訊號即便有顯示但畫面也撕裂歪斜。Model B轉接頭的阻抗也是超出SPEC規範,但狀況沒有Model A轉接頭那麼糟糕,4K訊號可以正常顯示,但8K訊號則完全出不來。

HDMI Type-A公母轉接頭產品實測

Faster, Easier, Better!百佳泰 周邊設備顧問服務

百佳泰深耕IT領域,至今已累積超過30年的測試驗證經驗,建立千萬項驗證數據資料庫,透過全面性的智慧檢測建議與分析,百佳泰可提供客戶更快、更高效及更完善的整合諮詢服務與解決方案。協助客戶排除大部分可能遇到的問題,減少下架跟退貨的風險!

  • 完整的HDMI Compliance Test方案 – 通過認證測試可以避免產品被HDMI稽核且可確保4K訊號傳輸品質。
  • 訂製化測試規劃顧問服務 – HDMI協會對於轉接頭只規範了4 CTS的認證測試,只能確保4K訊號傳輸,百佳泰可以設計規劃加測2.1 SPEC的測試以確保8K訊號的品質。
  • HDMI相容性測試 – 確保HDMI產品之間的連結功能運作正常。

Faster 更快速

藉由專業的測試技術與豐富的設備與經驗,百佳泰提供您快速且準確驗證計畫,有效縮短設計驗證時間,協助客戶快速取得HDMI認證。百佳泰不僅是HDMI Forum官方授權的認證測試實驗室,可為客戶快速通過認證規範要求,更同時擁有豐富完整的各類HDMI設備,確保產品相容性,為您的產品做最好的品質把關。

Easier 更便利

百佳泰擁有完整的HDMI硬體驗證設備以及相容性等環境,透過我們的測試方案,百佳泰確保每次的驗證評估都具有「定性、定量、可重現」的特性。透過專業的Issue Isolation及Debugging Support輕鬆地完成產品開發,以更簡易的方式取得更準確的測試結果,協助客戶確保產品的品質與整體效能。

Better 更完善

百佳泰不僅擁有專業的技術團隊與豐富的經驗,更熟知該如何設計量化的測試方法以及使用者情境模擬測試,以便合乎規範要求的同時也能符合使用者期待,讓您的產品在實際應用中也能發揮最佳效能。百佳泰專業的團隊還能夠提供產品修改建議及協助建置供應商品質管理,並將各個國際協會的規範應用於產品開發過程中。這將進一步提升產品品質,確保產品達到高標準並符合國際標準。

百佳泰致力於提供客戶Faster、Easier、Better的高品質服務體驗

若您對於HDMI相關產品有任何測試、驗證或是顧問諮詢服務需求,歡迎瀏覽以下服務,或是透過線上表單與我們聯繫,百佳泰服務團隊將誠摯為您服務!

關於HDMI

HDMI(High Definition Multimedia Interface)高解析度多媒體介面,為消費性電子產業中領先的影音傳輸介面標準。透過承載音訊與視訊訊號的HDMI電纜傳輸線,可同時傳送全數位化影像和聲音,並廣泛的被設計應用在各種消費性電子產品上。關於HDMI的最新消息與服務,請聯繫我們或參考HDMI官方網頁
