訊號量測，是設計開發前期的最大挑戰

產品內部空間及機構限制，往往無法依循晶片規範的建議來設計。因此，若在設計與製作時不多加規劃，就容易產生訊號完整性的問題。特別是各種高速傳輸技術，如 V By One、LVDS、eDP、PCIe、SATA等等；如何保持訊號傳輸的正確性，將是影響產品穩定性與品質的關鍵。

  • LPDDR/DDR 2.0/3.0/4.0/5.0
  • PCIe Gen 1/2/3/4
  • Fiber Channel SFP+,QSFP+
  • MIPI D-PHY , SDIO
  • SAS 3.0
  • AC/DC Power Efficiency
  • Power Factor
  • Inrush Current
  • Protection Function Check
  • Power sequence/Power Noise
  • SSPI/LPC/I2C/ SMbus/SPI
  • IEEE 802.3 (Ethernet), 10/100/1000, 10Gbits
  • HD Audio Codec

  • LVDS

  • V by One

  • eDP

  • SD 3.0/4.0(UHS-I/II)

  • VRAM/SDRAM/NAND Flash

  • eMMC /eMCP/UFS

  •  Impedance

  • Cable Skew

  • S-Parameter

若您對百佳泰SI訊號完整性量測有興趣，或是任何疑問，歡迎隨時與我們洽詢

立即諮詢

線路損耗、訊號反射、自然雜訊
太多變因，都會影響到訊號傳輸品質

隨著數位訊號的傳輸速率不斷增加、上升時間持續減少，工程師必須面對嚴重的訊號完整性問題；再加上IC的訊號電壓位準不斷降低、但所需之電流持續增加，設計開發上，雜訊干擾持續惡化、以及電源完整性等，都是需重視的潛在風險。

Data Loss !?

System Crash !?

Data Transmit Slow !?

Interface / Testing Items

DDR3/4
– Clock/Data : Fail
– Data Eye : Fall
– Address/Command Timing :Fall

Potential Risks

  • Data Loss
  • System Crash

Ethernet
– Electrical Test :Fail

  • Data Transmit Slow
  • Data Loss

Interface / Testing Items

SD/eMMC
– Data Setup : Fail
– Hold Time : Fail

Potential Risks

  • Data Transmit Slow
  • Data Loss

MIPI D – phy
– Voltage/Timing : Fail

  • Data Transmit Slow
  • Imagination Transmit Delay
  • Data Loss

若您對百佳泰SI訊號完整性量測有興趣，或是任何疑問，歡迎隨時與我們洽詢

立即諮詢

訊號耗損零容忍，你需要真正懂量測分析的專業團隊！

訊號完整性主要目的是在連結的線路中，維持訊號完整的傳遞且不受其他因素干擾。而訊號的檢測結果，可能會因以下各種變因，皆可能影響量測訊號好壞。

實測案例：

百佳泰依據JEDEC 的DDR標準進行測試，使用高階示波器及探棒來偵測；愈接近目標端的信號量測，愈能真正反應設計信號的品質。

Golden Finger without test fixture

Fail

DDR4 with test fixture

Pass

百佳泰透過以下MIPI D-Phy(實體串列資料通訊層)實測案例，示範測試點位位置不同，測試結果的差異。

黃圈差異：因量測距離遠近，線路阻抗因線路上的元件導致阻抗較大，而影響訊號爬升能力，可從訊號傳輸時間長短判別結果成功或失敗。

Receiving Chip end (Far from camera module)

Data & CLK_rise / fall time

Over Spec

Sending Chip end(Close to camera module)

Data & CLK_rise / fall time

Meet Spec

百佳泰在PCIe測試除了依照PCI – SIG協會所制定的標準測試規範進行測試外；還可針對PCIe頻寬的兼容性與效率測試提出建議，確保客戶產品的品質。

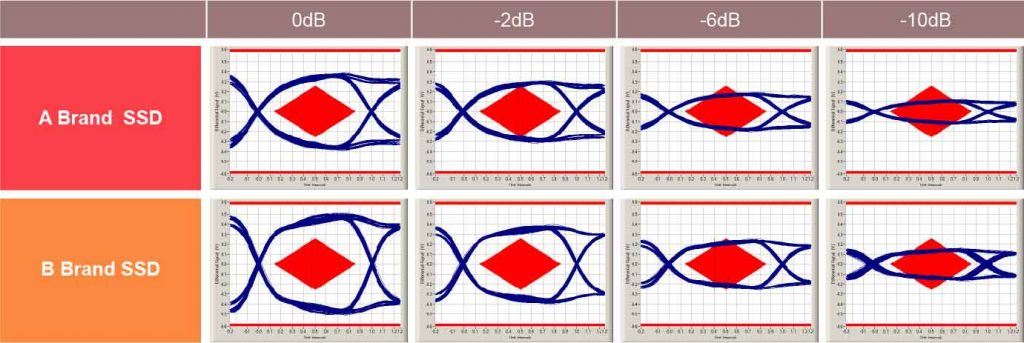

此案例為OEM 客戶在使用不同M.2 SSD 供應商時，遇到客訴SSD 系統存取會延遲。百佳泰實際驗證後發現，此兩款產品在信號衰減於2dB時，Brand A 偶爾會延遲，Brand B 則維持穩定；但信號衰減超過6dB以上時，便會發生存取Lag 的現象。

若您對百佳泰SI訊號完整性量測有興趣，或是任何疑問，歡迎隨時與我們洽詢

立即諮詢

百佳泰SI量測中心：測試、建模、治具設計一次搞定！

隨著工程技術的演進，新產品的開發結合各種外在的變因，訊號完整度測試難度，比起過往單純設備與環境已大幅提升。透過百佳泰的專業人員以及精密儀器，可從關鍵性問題找出產品潛藏的風險，避免造成產品上市後的再次除錯與耗損。

Server-25
Server-25
Server-26
Server-26
Server-27
Server-27
Server-28
Server-28
Server-29
Server-29
Server-30
Server-30

客製化高頻治具板

由於設計的限制，裝置越來越小，空間愈來愈少，R&D在PCB 板上幾乎無法留下任何測試點來做產品量測的驗證。百佳泰長期為各大技術協會、科技品牌大廠設計高頻測試治具，相關設計開發及量測的經驗，更可協助廠商解決訊號量測上的困難。

若您對百佳泰SI訊號完整性量測有興趣，或是任何疑問，歡迎隨時與我們洽詢

立即諮詢

高速傳輸世代，任何產品都不可忽視訊號完整性（Signal Integrity ）

智能生活圈、AI人工應用與軟硬體設備等相關科技，正引領人們進入新的生活型態，而在這些數位工程落實於人們生活圈之前，最重要的就是設備與訊號完整性，完整的訊號傳輸才能確保產品與服務的穩定性以及降低錯誤率。

百佳泰因應人工智慧、汽車電子、高速儲存與智能生活圈的各種需求，提供各產業不同類型的產品，客製化的訊號完整測試需求與諮詢。
