突破物理限制:DDR/UFS Interposer方案

高速介面 (High-Speed Interface) 廣泛應用於 AIoT、車載電子、行動裝置與伺服器等系統中。其產品穩定性與效能,核心取決於 雙倍資料速率 (Double Data Rate,DDR)通用快閃記憶體儲存 (Universal Flash Storage,UFS)、等高速儲存介面的 訊號完整性 (Signal Integrity, SI) 與電氣特性。我們提供客製化的服務方案,不限於標準合規性測試,更在設計初期、除錯階段到量產前驗證,提供具工程價值的量測分析與改善建議。

立即諮詢了解服務

量測位置,決定數據價值

「當產品越做越小,傳統高速測試點已不復存在。」

隨著產品高度整合,印刷電路板 (Printed Circuit Board,PCB) 空間受到限制。面對高密度 球柵陣列 (Ball Grid Array,BGA) 封裝與多層板結構,即便擁有高階儀器,也難以在不影響系統特性的前提下取得真實 物理層 (Physical Layer Signal,PHY) 訊號。

傳統作法:飛線、探針或臨時測點,會改變原始阻抗與通道行為,使量測波形偏離系統真實狀態。

百佳泰提供客製化高速 Interposer:

不改板、不破壞阻抗的前提下,直接於 PHY 與元件之間建立量測介面,如同一座透明橋樑,擷取最具工程可信度的真實波形。

獨家檢測工具:百佳泰三大解決方案優勢

針對高密度 BGA 封裝與多層板設計,我們的 Interposer 具備三大優勢:

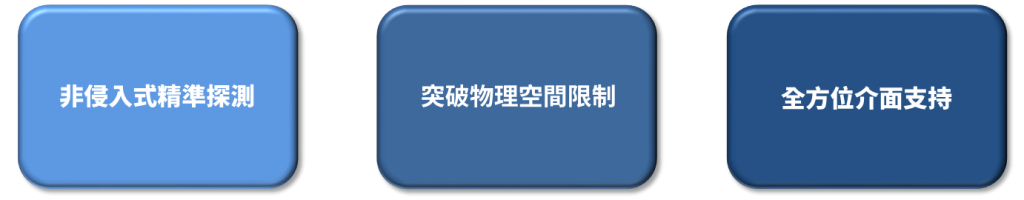

DDR服務三大解決方案優勢
項目 內容說明
非侵入式精準探測 極致輕薄設計,最小化寄生效應,確保數據與真實系統一致
突破物理空間限制 針對BGA封裝與多層板設計,Interposer 可在狹窄的組裝環境中引出關鍵測試點
全方位介面支持 專為高密度 BGA 打造,支援 DDR5、LPDDR5、UFS 等最新規格
支援介面:DDR3 / DDR4 / DDR5 / LPDDR4 / LPDDR5 / eMMC / UFS

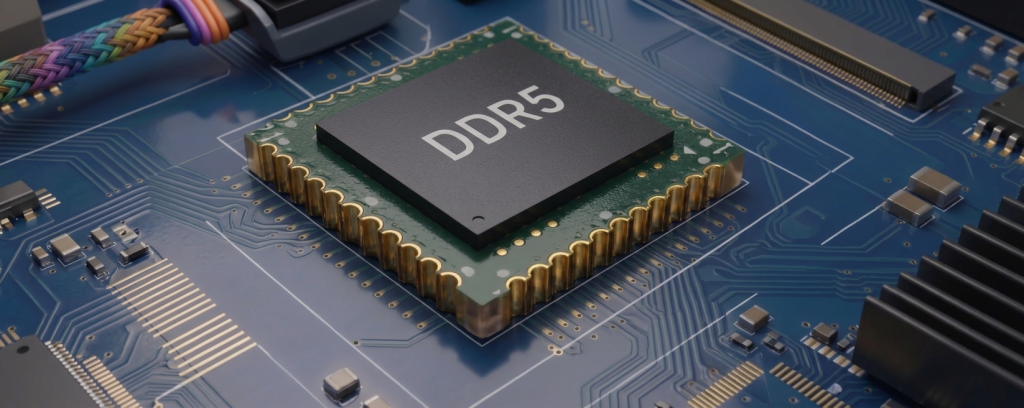

DDR interposer

驗證服務項目

我們依據相關國際規範(如 JEDEC 等)提供全方位的電氣、時序與合規性驗證服務:

1. DDR 電氣訊號與時序驗證

針對 DDR/LPDDR 記憶體進行深度分析,找出系統不穩定的根本原因。

支援規格: DDR3 / DDR4 / DDR5 / LPDDR4 / LPDDR5

驗證重點:

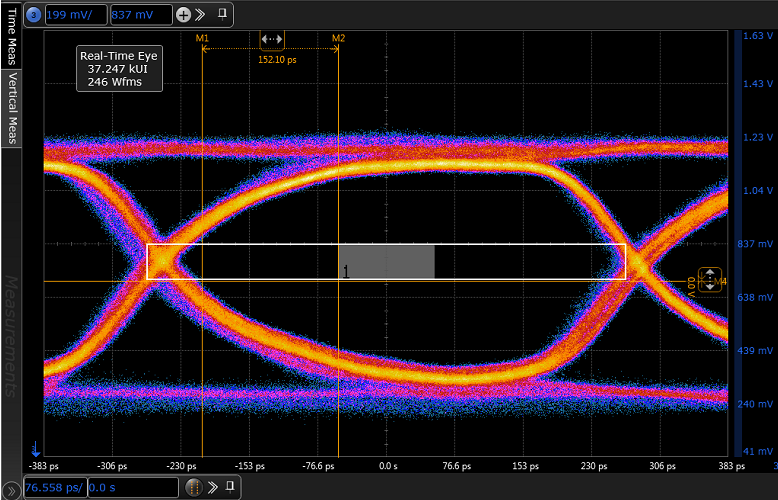

  • CK / DQS / DQ 時序邊限 (Timing Margin) 分析

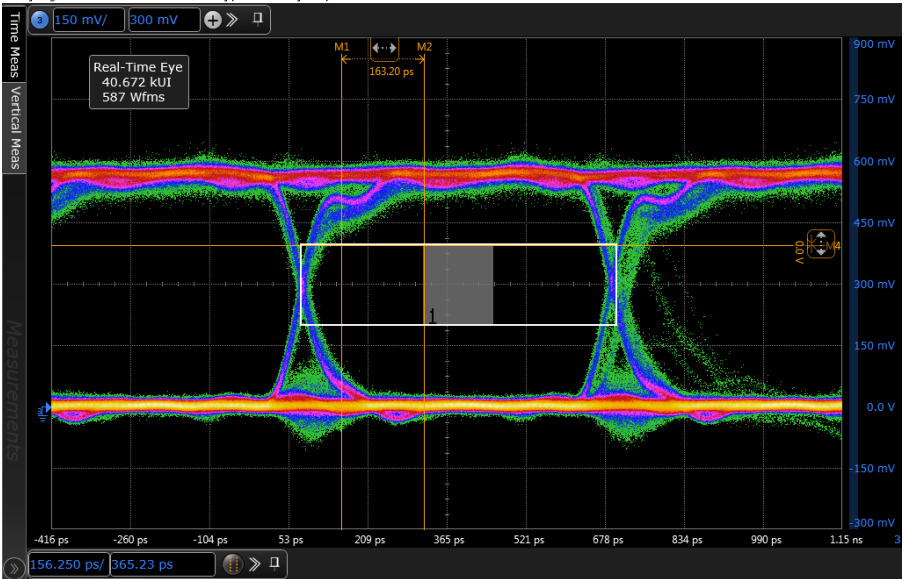

  • 讀寫數據眼圖 (Data Eye) 量測

  • Setup / Hold Time 完整驗證

  • DRAM 與 SoC 兩端 SI 深度分析

  • 替代料件 (Second Source) 電氣訊號比對驗證

2.高速儲存介面電氣訊號量測

支援規格:eMMC / UFS

  • eMMC 5.1 驗證:支援 HS200 / HS400 模式電氣特性量測 。
  • UFS 3.1 / 4.0 驗證:針對 M-PHY High-Speed Gear 進行 TX 電氣訊號符合性測試 。

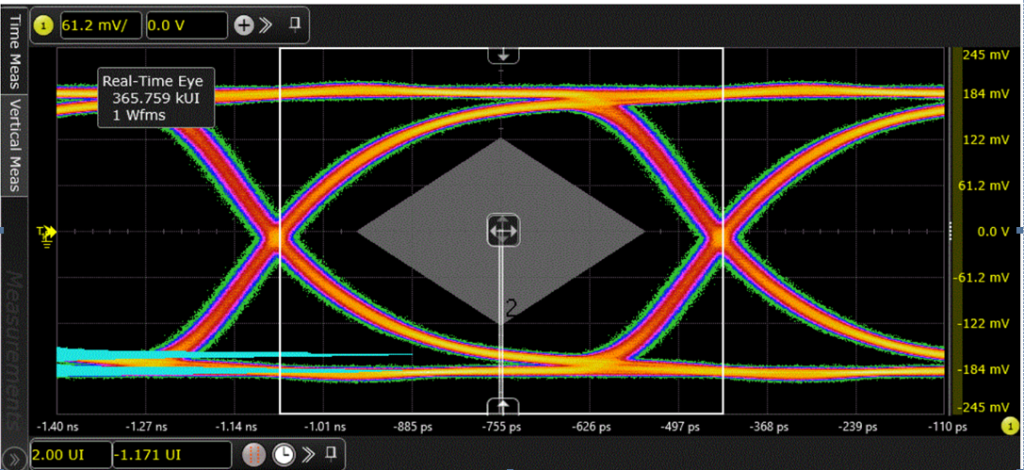

眼圖數據分析

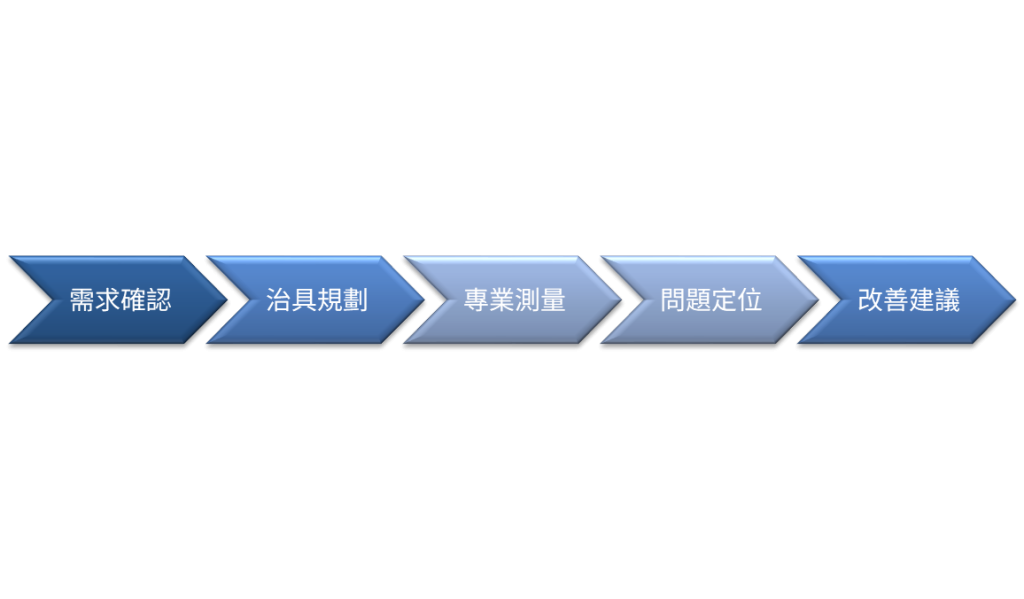

標準化檢測流程

  • 需求確認: 確認測試需求與規格。

  • 治具規劃: 規劃量測點與所需治具。

  • 專業量測: 使用高速示波器與專業軟體進行數據採集。

  • 問題定位: 進行訊號分析並找出潛在風險。

  • 改善建議: 提供完整報告與設計改善建議,並支援修改後的再驗證(Debug Support)。

測試流程

為何選擇百佳泰?

豐富實務經驗: 擁有深厚的高速介面實作經驗。

完整技術支援: 從設計初期驗證到問題排查,並提供具備工程價值的改善方向。

客製化方案: 非僅標準 Compliance 測試或極端環境,提供專屬的治具與檢測流程。
