前言
隨著各種汽機車及交通運輸系統的普及,行車紀錄器在現代生活中扮演著重要的角色,並成為人們日常生活中不可或缺的一部分。不論是我們日常搭乘的公車、遊覽車等公共交通工具,還是公司行號作為用於物流運輸的大貨車和拖車,可以說只要車在路上跑,十之八九都裝有行車紀錄器。
行車紀錄器除了能夠實時追蹤車輛的運動軌跡及周遭環境,時時刻刻紀錄著車輛運輸動態與周遭環境事務,它的附屬價值功能還能更廣闊地包含事故紀錄、安全監控、防制詐欺、路線紀錄及防盜功能等等。總括來說,行車紀錄器在提升行車安全及保護車主權益等面向上來說絕對起到非常重要的作用。
延伸閱讀:
行車紀錄器的不安要素:串音干擾 (Crosstalk)是什麼?
當各家廠商提供高規格影像紀錄與安全預警拍照功能時,通常也會在行車紀錄器加入4K影像超高解析度同步錄影的特色,並將這些資料儲存於記憶卡中,以確保高解析度的影像紀錄能夠完整且正確地保存,而這也是當前駕駛者在選購行車紀錄器的重要考量因素之一。
然而,為了避免行車紀錄器也有可能出現像是錄影畫質不佳、無法正確記錄等系統故障問題,因此在採購行車紀錄器時,針對記憶卡槽內串音(Crosstalk)破壞性,特別是近端串音(Near End Crosstalk)干擾問題進行了解與審慎評估絕對有其必要性。這是因為這種串音干擾可能會對記憶卡在實際使用上產生影響和困擾,進而導致在緊急狀況下時無法提供有效證據和證明的風險大增。
串擾 (Crosstalk)
又稱「串音干擾」,在電子學上指兩條線路之間的電感性和電容性耦合造成訊號干擾,進而導致原始傳輸訊號無法順利傳輸的現象。
![串擾 (Crosstalk) 又稱「串音干擾」](https://www.allion.com.tw/wp-content/uploads/2024/03/dashcam_distortion_01.png)
行車記錄器影像失真所帶來的潛在風險
市面上雖有各種款式的汽車行車記錄器,然而機台本身紀錄與存取裝置都是以記憶卡為主軸,當使用到不良的記憶卡或記憶卡槽設計不良的行車記錄器時,往往都會有匹配性的問題缺陷,進而引起信號串音干擾 (Crosstalk)現象。倘若發生串音干擾現象,就容易造成電器信號不穩定而導致資料傳輸錯誤,更麻煩的是,一旦儲存的資料錯誤就極可能引發以下潛在風險:
影像紀錄無法正確解讀
若串音干擾問題嚴重時,可能導致影像紀錄的失真,使得記錄設備無法正確解讀影像,難以提出更進一步的解釋和證明。\
影像解釋爭議
即使有紀錄影像,卻因為影像畫質的紀錄失真,造成解釋上可能因觀點不同而產生爭議。不同的人可能對相同的事件有不同的解釋,進而衍生出更多的爭議和法律糾紛。
系統故障效應
不穩定的影像紀錄功能可能使硬體組件工作不順暢,導致系統過熱,進而造成錄影畫質不佳、無法正確記錄等問題發生。
行車紀錄器無疑在行車安全及車主權益的保障上扮演著重要角色。因此廠商在進行行車紀錄器的採購時,招標書應該要注意到這些風險,並將串音等會影響產品品質的允收規格一一列出,以避免銷售後發生上述的潛在風險,進而導致使用者的負面體驗。
串音干擾實測案例解析

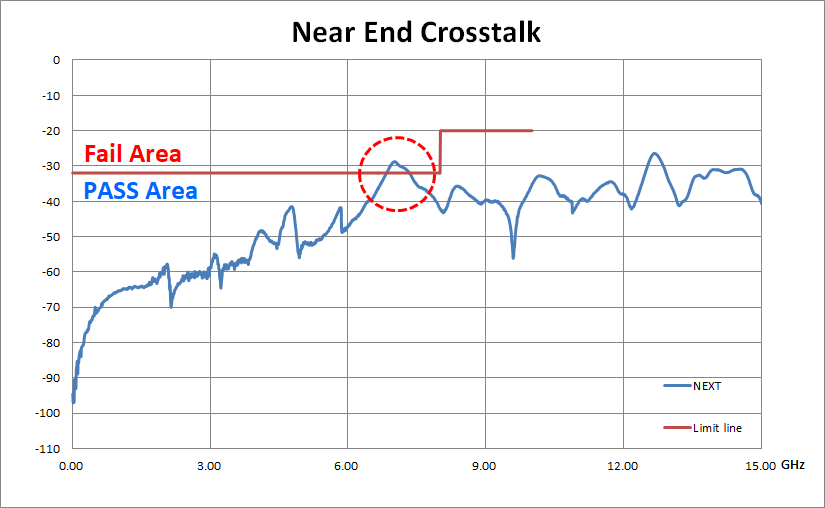

下圖是百佳泰實際在高頻量測中近端串音(Near End Crosstalk) Fail的實測案例,在圖表中我們可以看到在0MHz到15GHz頻率範圍內,記憶卡的信號近端串音表現輸出性能。唯有當記憶卡的信號近端串音性能符合規範所要求的limit line之下時,記憶卡槽本身的規格和性能才能通過認證測試,避免因串音干擾現象而引發的潛在風險。
Faster, Easier , Better !百佳泰 高頻訊號量測解決方案
做為專業測試及顧問實驗室,百佳泰已在業界累積多年的豐富經驗及專案實績,我們可依據各種記憶卡的信號串音干擾問題與高頻信號的測試標準流程,規劃客製化測試解決方案,為您提供高效、省時,同時更加完善的一站式技術顧問諮詢服務。
Faster 更快速

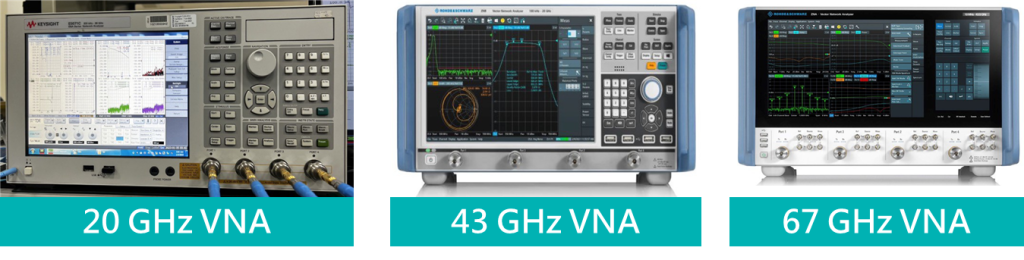

百佳泰擁有一應俱全的專業高頻段精密向量網路分析儀器,能夠提供快速且精準的串音干擾量測數據與圖表。其儀器量測波形可對應各種記憶卡規範所需要的量測規格,並可針對顧客多樣化的需求與應用,快速進行有效回應,滿足顧客測試需求。
Easier 更便捷
百佳泰可針對各種記憶卡提供信號量測服務與治具解決方案,讓客戶以更輕鬆簡便的方式,獲取數據分析和量測支援;同時協助製造商更全面地了解信號串音干擾的起源。主要包含以下專案設定項目:
- 專用記憶卡之測試治具設計
- 記憶卡與卡槽連接端匹配優化
- 記憶卡槽與基板連接端匹配優化
Better 更完善
在協助製造商解決問題,並提供取證所需之技術支援的同時,為進一步滿足客戶驗證需求,讓行車紀錄器產品在實際應用中也能發揮預期效能,百佳泰也可提供相關機構測試和環境相容性測試項目等檢測服務,協助您打造更加完善的使用者體驗!
若您對於高頻訊號量測解決方案有進一步的顧問諮詢服務需求,歡迎透過線上表單與我們聯繫,百佳泰服務團隊將誠摯為您服務!
