Dummy Board治具：USB Type-C連接器認證中的關鍵要角

率先取得認證，搶佔市場先機

在現今的數位時代裡，小型裝置上最常使用的連接器介面已逐漸以USB Type-C為大宗，而USB Type-C連接器的品質良窳與否，再再都考驗著連接器製作廠商的製造能力。其中治具板的設計與製作更是連接器送認證過程中一個不可或缺的重要步驟。然而放眼檯面上的連接器製作廠商，同時具備驗證能力及治具板製作能力者絕非多數，因此要如何搶先競爭對手一步完成產品開發？如何以最短速度取得相關認證？便成為搶佔連接器市場先機的先決條件！。

治具板製作有尾角，技術能力成認證門檻

就過往的經驗顯示，從傳統產業起來的中/小型連接器製作廠商在送件取得認證的時候，在前期往往會在兩個Dummy Board治具板製作上的兩個重要環節上卡關：一個是「前端的PCB layout的設計的能力」，PCB layout的設計能力與治具板的品質息息相關，若倘若未按照協會的規範來進行設計，將會導致設計錯誤。至於另一個容易遭遇到瓶頸的則是「後端PCB的生產問題」，這可能造成製作出來的治具板品質有缺陷，而無法拿來使用。

不論是哪一點，只要廠商使用這些原先就存在著問題的治具板來進行測試，就有可能會讓測試數據不正確或是失真，最終不但拿不到認證，而也連帶延誤了連接器新品的上市契機。

百佳泰客製化治具板設計及驗證測試服務

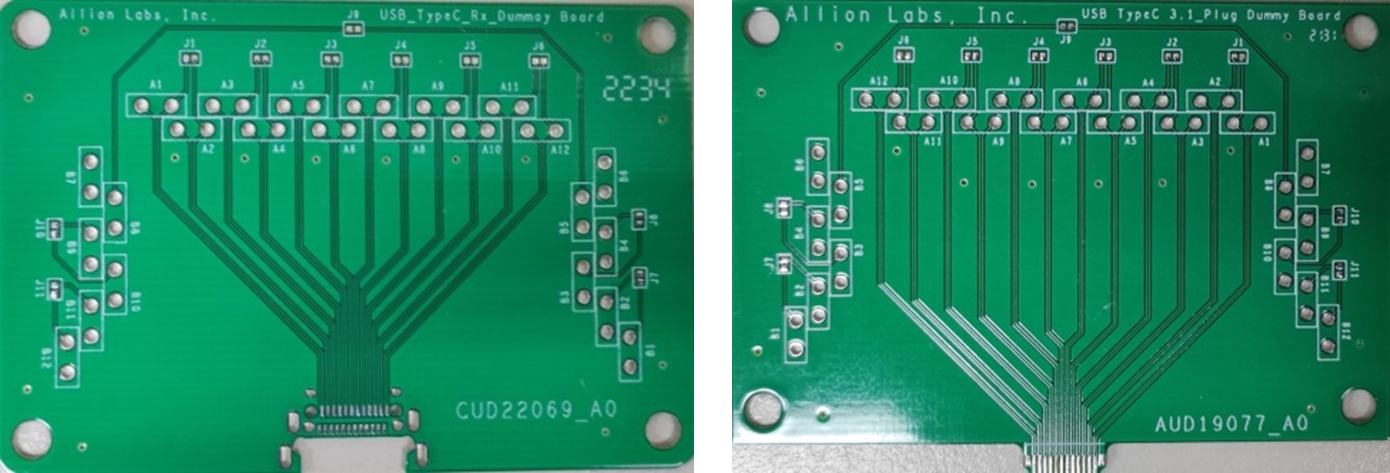

作為多家技術標準協會指定實驗室，百佳泰憑藉著豐富的連接器測試經驗能量與專案實績，長年與各大產品品牌以及設計製造商進行密切配合與協作。針對上述所提到的治具板製作問題，百佳泰服務團隊可協助客戶打造客製化治具板設計服務，並依照協會規範製作品質完善的Dummy Board來搭配進行下列的測試，以確認是否符合協會規範：

連接器Pin腳或是Cable的Impedance量測，配合LLCR，以協會的規範來判斷連接器Pin腳或是Cable是否符合標準。在測項上亦包含Thermal Disturbance部分，以確保在不同溫度狀態的驗證下Impedance是否有所差異。

4-Axis的測試，驗證連接器的結構強度以及在如此的狀況下傳輸上是否會有問題發生。

震動(Vibration)以及插拔(Durability)測試，驗證連接器的受力情況是否會造成物理上的損壞。
