USB 3.2 Legacy TF Sets

高頻治具的設計已經成為線纜與連接器驗證的一個重要部分。從產品設計到最終認證。百佳泰可為您提供全方位的一站式驗證服務，讓您在最短的時間內取得相關認證。

USB-IF的相容性測試規範指導如何針對USB Gbps的電氣特性進行量測，透過這些測試治具，開發人員可以輕鬆地驗證及評估自家的USB 5Gbps產品。這套USB 5Gbps治具套件適用於非USB-C® 產品的USB 5Gbps Tx/Rx 物理電氣特性的測量與鑑定。

該組治具皆包含以下線纜：

  1. USB 5Gbps Std. A to Std. B 3m cable x1
  2. USB 5Gbps Std. A to Std. B 1m cable x1
  3. USB 5Gbps Std. A to Std. B 15~20cm cable x2
  4. USB 5Gbps Std. A to Micro B 15~20cm cable x1
諮詢

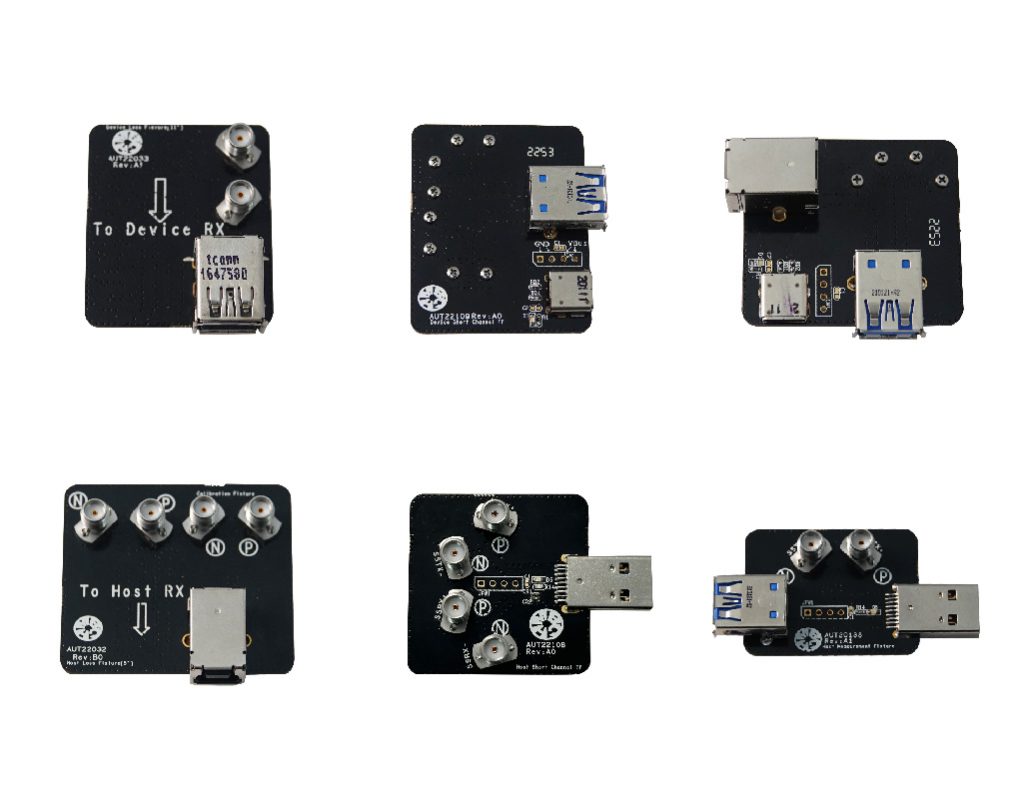

治具內容

Device Loss

AUT22033

主要特性

  1. 用於USB 5Gbps legacy UFP Rx calibration及Rx long channel 測試
  2. 如有毀損狀況，可輕鬆進行SMA連接器的更換

產品規格

  1. USB 5Gbps stacked Standard A receptacles 2個
  2. SMA連接器 2個，用於the upper Standard A receptacle Tx

Device Short Channel

AUT22109

主要特性

  1. 用於USB 5Gbps legacy UFP Tx 及 Rx short channel 測試
  2. 如有毀損狀況，可輕鬆進行SMA連接器的更換
  3. 支援從USB-C® 到 DUT (待測物)的電源供應

產品規格

  1. USB 5Gbps Standard A receptacle 1個
  2. SMA連接器 2個，用於Standard A receptacle Tx
  3. SMA連接器 2個，用於Standard A receptacle Rx
  4. USB-C® receptacle 1個，用於電源充電

Device Measurement

AUT21003

主要特性

  1. 用於USB 5Gbps legacy UFP Tx 及 Rx calibration and Rx long channel測試
  2. 如有毀損狀況，可輕鬆進行SMA連接器的更換
  3. 支援從USB-C® 到 DUT (待測物)的電源供應

產品規格

  1. USB 5Gbps Standard A receptacle 1個
  2. USB 5Gbps Standard B receptacle 1個
  3. SMA連接器 2個，用於Standard A receptacle Tx
  4. USB-C® receptacle 1個，用於電源充電

Host Loss/ Device Calibration

AUT22032

主要特性

  1. Host Loss section：用於USB 5Gbps legacy DFP Rx calibration 及 Rx long channel 測試
  2. Device Calibration section：用於USB 5Gbps legacy UFP Rx calibration
  3. 如有毀損狀況，可輕鬆進行SMA連接器的更換

產品規格

  1. USB 5Gbps Standard B receptacle 1個
  2. SMA連接器 2個，用於Host Loss section
  3. SMA連接器 2個，用於Device Calibration section

Host Short Channel

AUT22108

主要特性

  1. 用於USB 5Gbps legacy DFP Tx 及Rx short channel 測試
  2. 如有毀損狀況，可輕鬆進行SMA連接器的更換

產品規格

  1. USB 5Gbps Standard A plug 1個
  2. SMA連接器 2個，用於Standard A plug Tx
  3. SMA連接器 2個，用於Standard A plug Rx

USB A TX Test Fixture

AUT20135

應用範圍

USB 3.1 Legacy Device Tx Signals Integrity Test
*AUT20135是USB31AET Kits中USB 3.1 Host Fixture 1A的替代品。

如果要執行SI信號完整性測試，你必須擁有USB31AET Kits的其他測試治具。如需購買USB31AET Kits測試治具，請另洽USB-IF。

主要特性

  1. Signals Improvement
  2. SMD SMA Connector implement
  3. Vbus LED Indecated

產品規格

  1. One USB 3.0 Type-A Plug Connector
  2. One USB 3.0 Type-A Receptecl Connector
  3. Two SMA Connectors
  4. 1×4 Pin Header for Vbus Measurement if needed.
  5. LED Indicator to make sure Power
  6. Dimension : 40.20 mm x 30.48 mm
