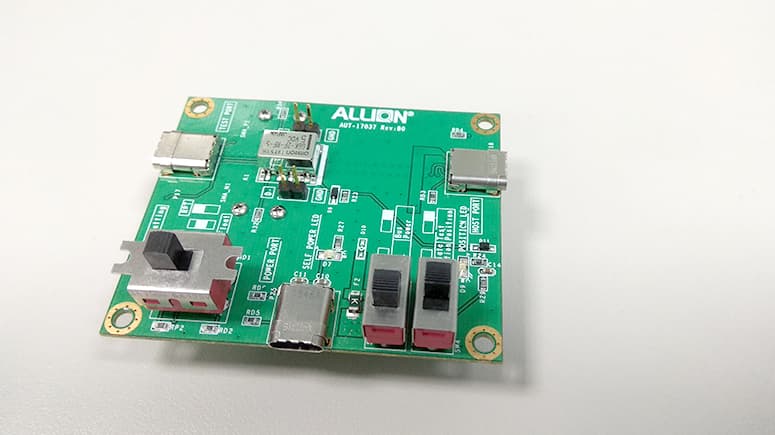

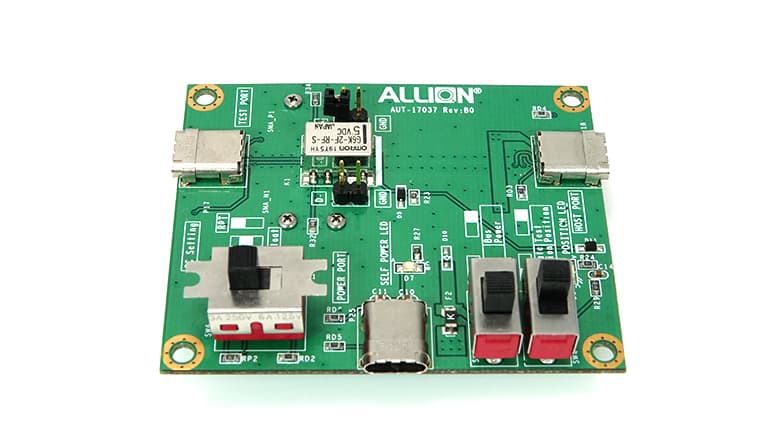

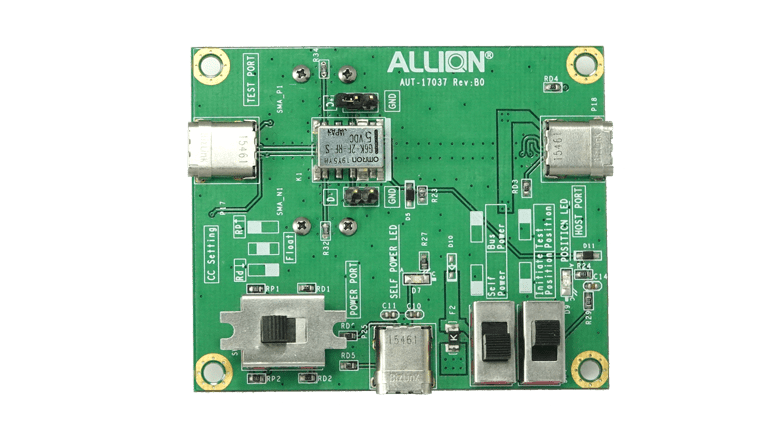

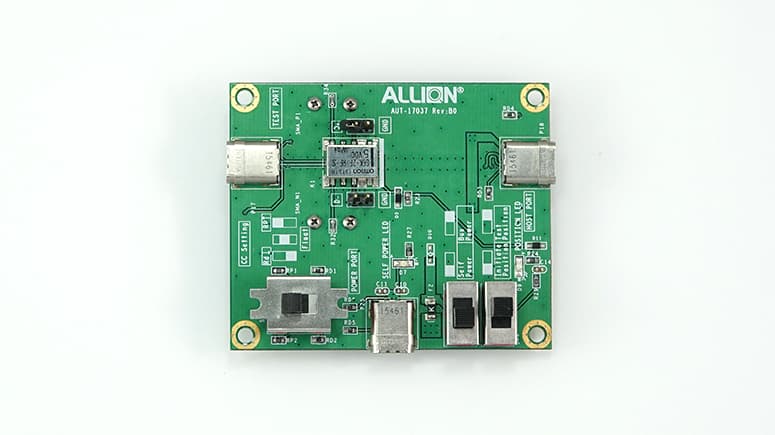

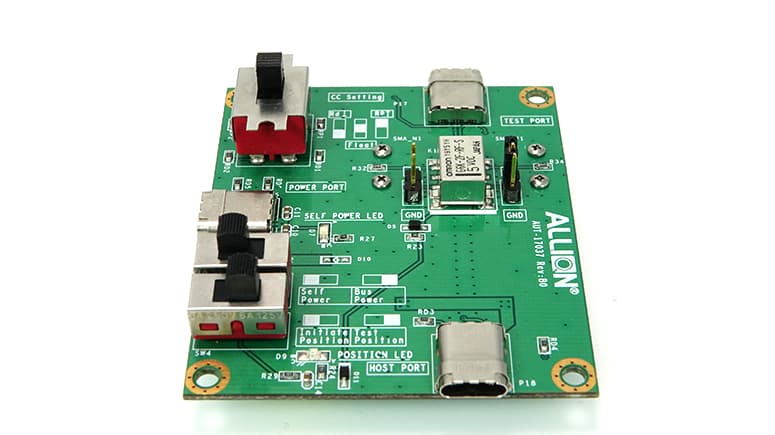

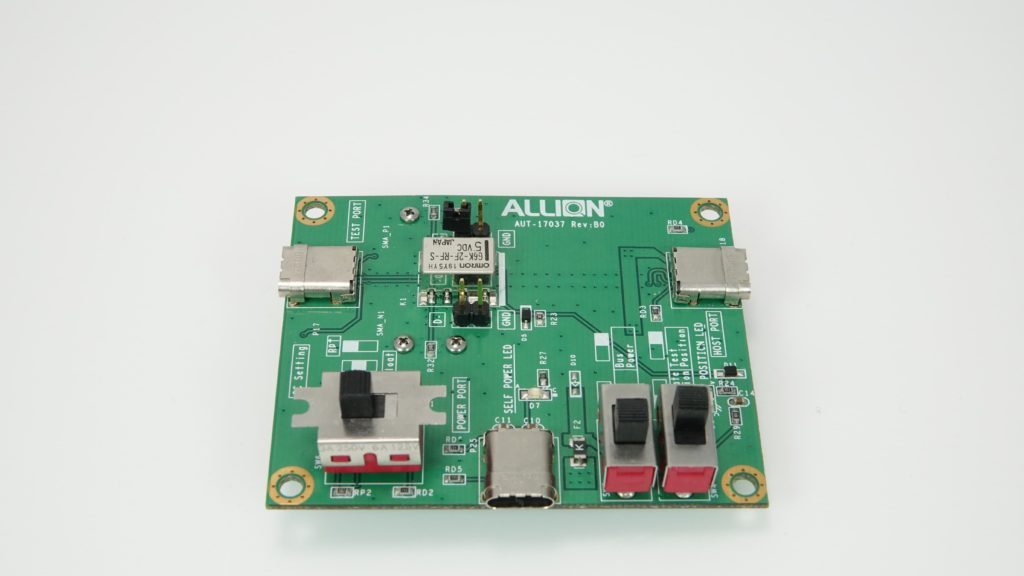

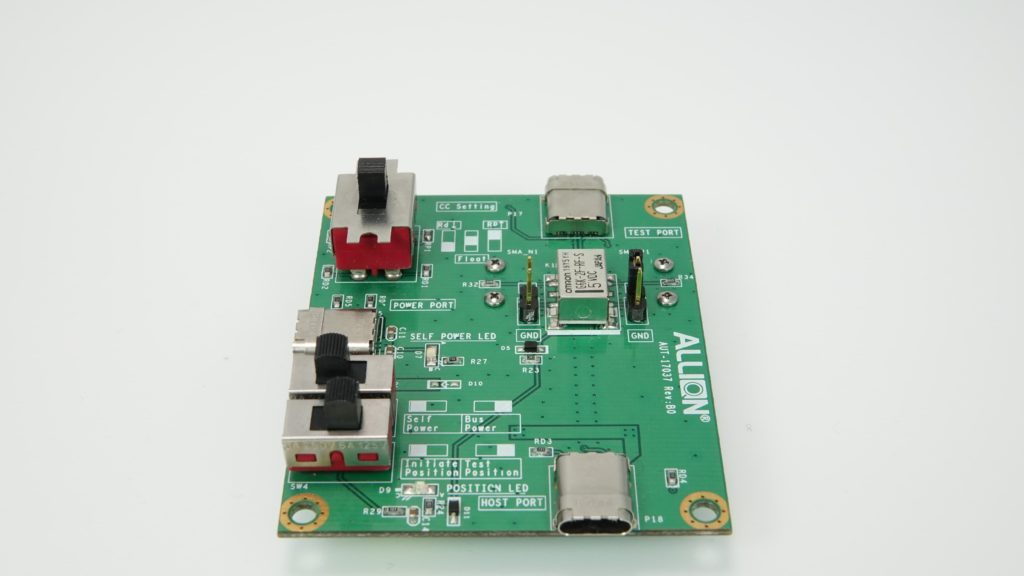

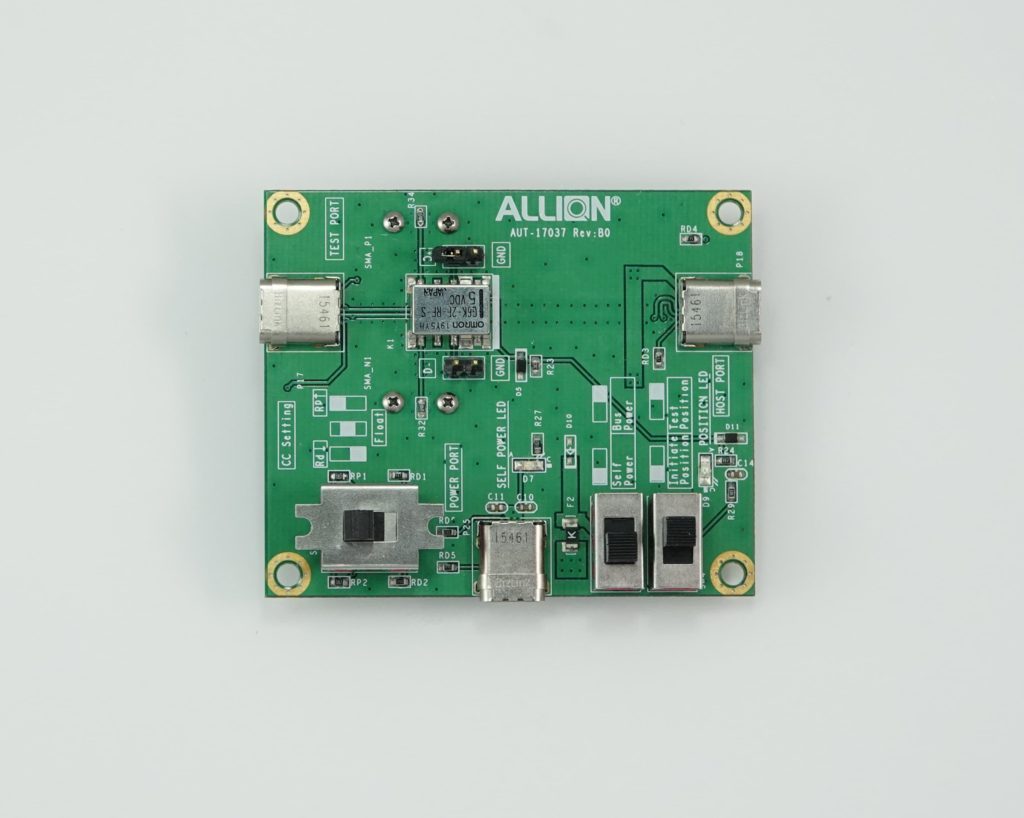

USB-C® – USB 2.0 Receptacle HS SQ Test Fixture

治具編號:AUT17037

產品介紹

針對USB協會為Type-C(Device)所訂定的Electrical測項,百佳泰特別開發了一套能精確轉換USB 2.0訊號(Type-C Receptacle to SMA)的測試治具,協助廠商驗證訊號品質。

應用範圍

測試USB Type-C 2.0 Device, HS/FS/LS SQ, & Package Parameter

主要特性

  • 將USB 2.0訊號由Type-C Receptacle轉為SMA接頭
  • 在HS SQ Test中切換裝置的Initial Position/Test Position
  • 可切換不同的Power Source(Self Power/Bus Power)
  • 三段式Switch可使受測物能在Source/Sink間切換

產品規格

  • Three Type-C Receptacle for Host/Device and Power.
  • Two SMA Connector to hook on Scope
  • Two SP3T Slide Switchs; One DP3T Slide Switch
  • Dimension : 65 x 55mm

備註

協會治具
