USB-A 3.2 Device Short Channel

治具編號：AUT22109

產品介紹

由百佳泰設計，符合Enhanced SuperSpeed PHY Compliance TestSpec的新型 USB 3.2 電氣測試治具

  • 改善原始的 SMA 連接器結構，從 PCB 邊緣安裝方式改為螺絲固定
  • 將 Vbus 電源從 DC 插座改為 USB-C 連接器

主要特性

  • 用於USB 5Gbps legacy UFP Tx 及 Rx short channel 測試
  • 如有毀損狀況，可輕鬆進行SMA連接器的更換
  • 支援從USB-C® 到 DUT (待測物)的電源供應

產品規格

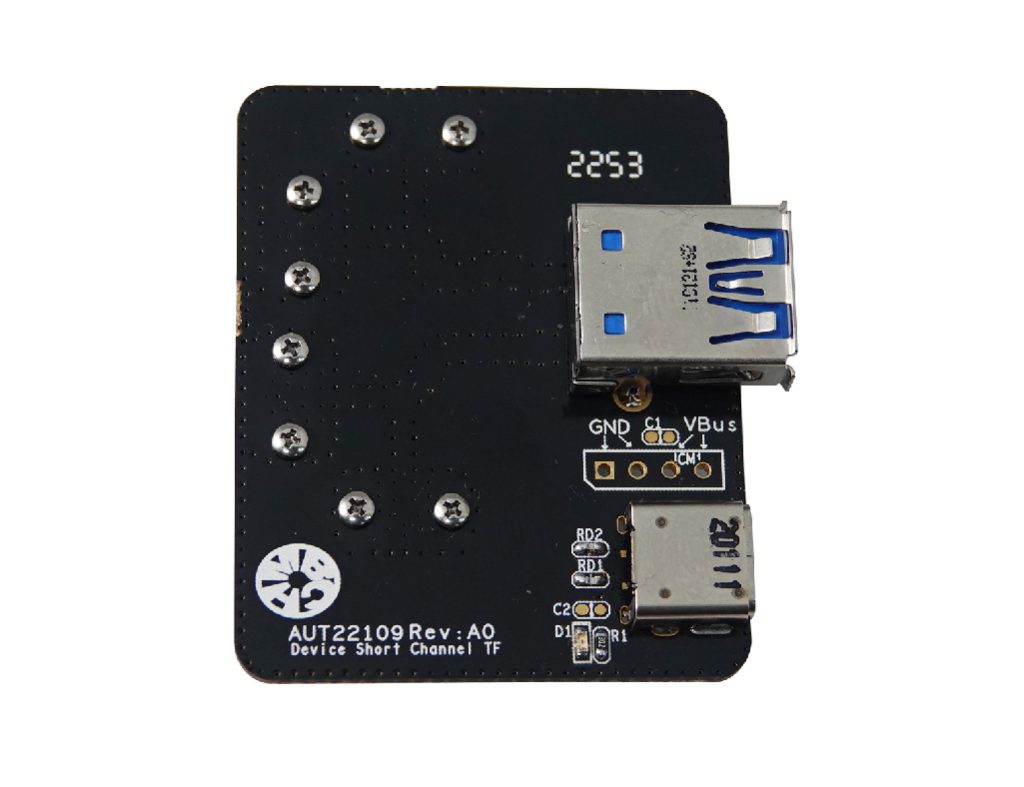

  • USB 5Gbps Standard A receptacle 1個

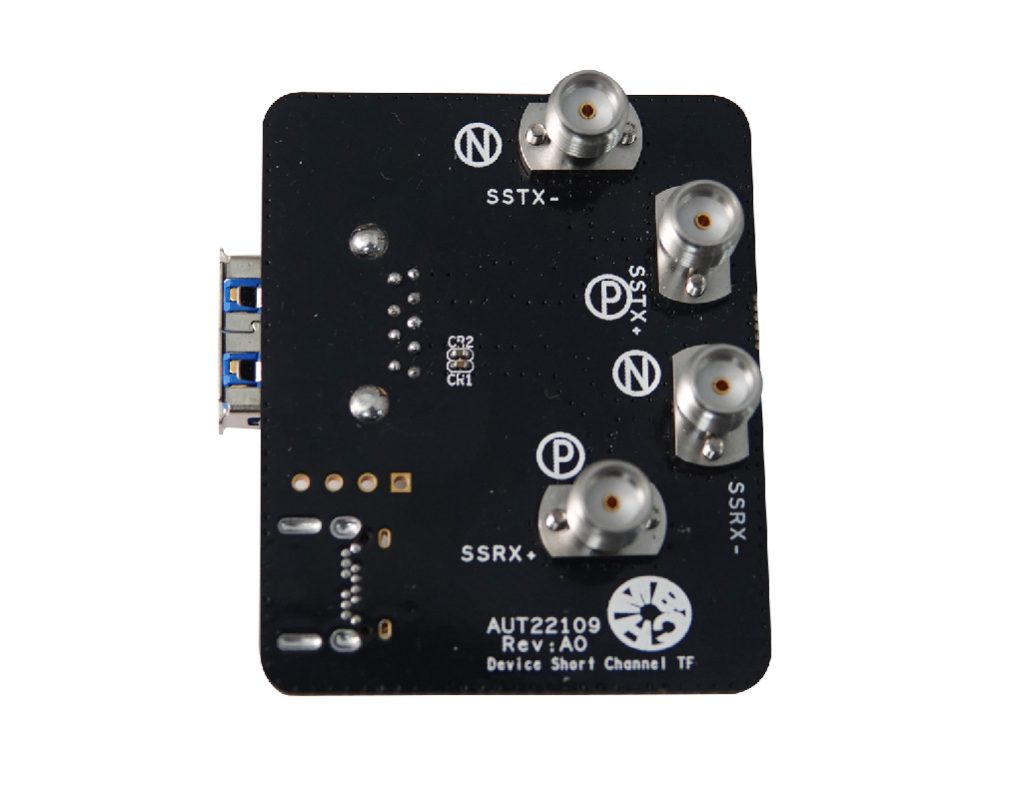

  • SMA連接器 2個，用於Standard A receptacle Tx
  • SMA連接器 2個，用於Standard A receptacle Rx
  • USB-C® receptacle 1個，用於電源充電
