Slimline SAS 8i SI Test Fixture Board, 85ohm, SMA 2.92mm conn

治具編號：8654-8i-HMSITFB

產品介紹

SlimSAS 8i MCB Test Fixture

交期為下單後4-6週

應用範圍

  1. SAS4
  2. SAS3

主要特性

  1. 符合 SFF-8654 標準
  2. 具備向下相容性，可支援 12Gb/s、6Gb/s SAS以及 16Gb/s PCIe

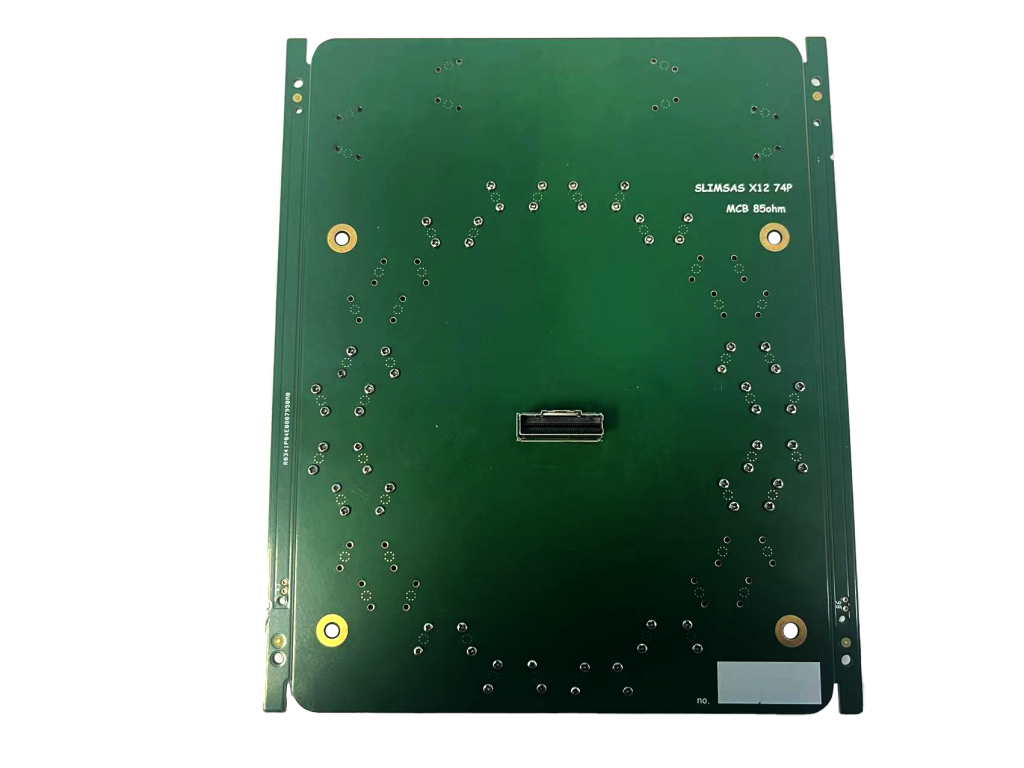

  3. SAS連接器位於RF連接器的另一側

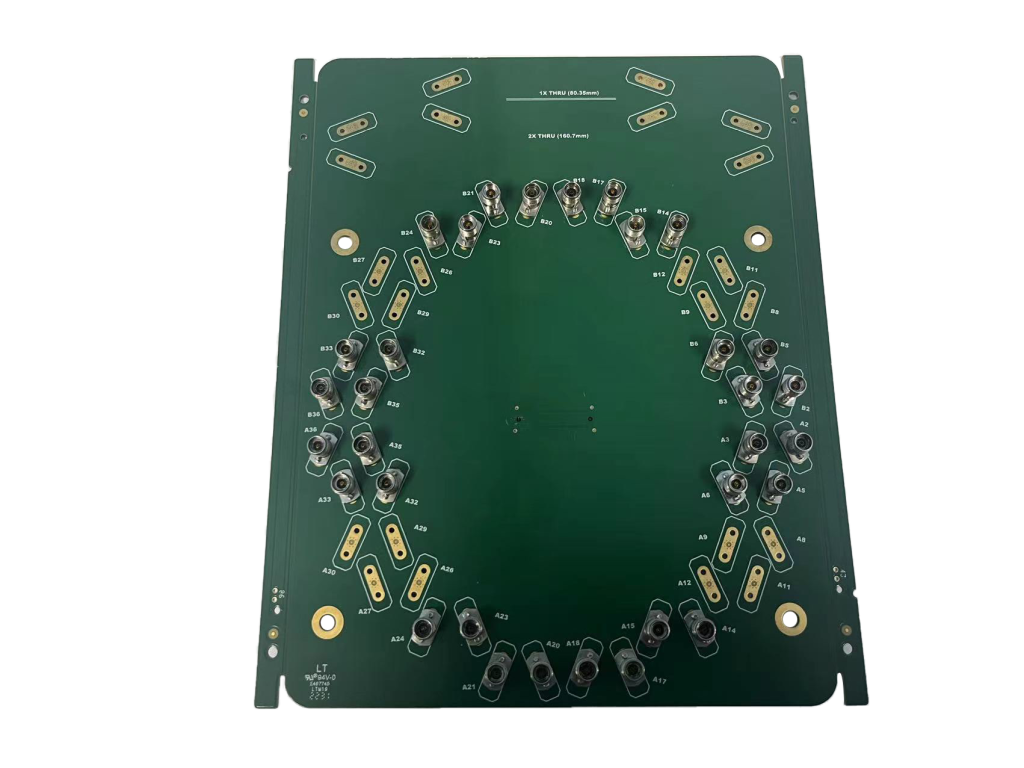

  4. RF 連接器：2.92mm K-Type
  5. De-embedding Line designed on board

產品規格

  1. 符合 SFF-8654 標準
  2. 連接器：垂直
  3. 傳輸速度最高可達22.5Gbps
  4. RF連接器：2.92mm K-Type, 50 ohm
  5. Connector Input/Output Layout TX0 ~ TX7, RX0 ~ RX7
  6. De-embedding Line: 2X Thru x1, 1X Thru x1. Designed on board.
