作為USB-IF多年合作夥伴,百佳泰在USB測試認證方面,一向走在最前端。透過掌握協會與USB最新技術資訊,百佳泰從產品開發,直到產品上市,皆可協助確保產品符合USB-IF規範且可以認證。

以下百佳泰統整出USB-IF允許、不允許認證的連接器與成品線設計說明,讓想取證的廠商能從設計上簡易辨別USB Type-C Receptacle、Plug、Cable是否能獲得認證,幫助您免去不必要的開發費用以及時間成本。

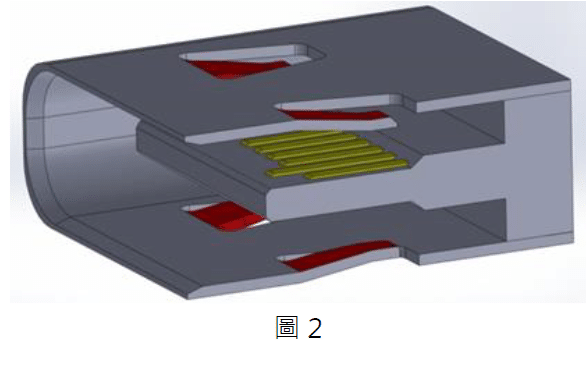

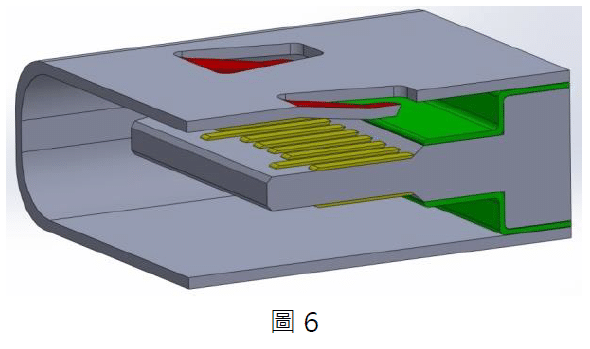

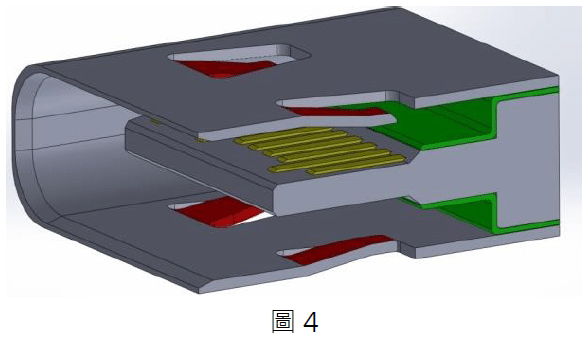

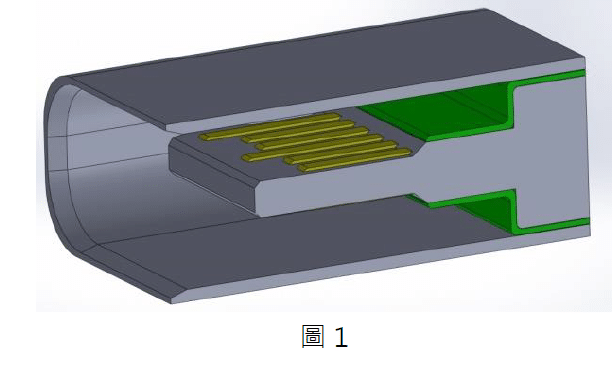

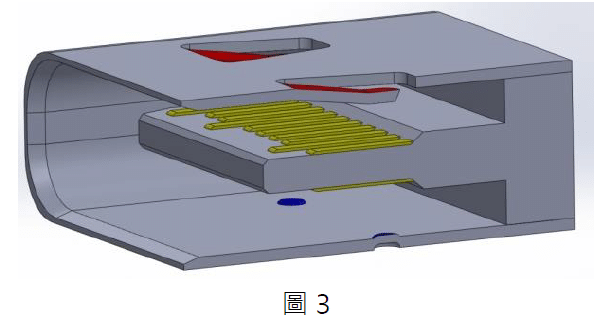

USB Type-C Receptacle可認證之結構設計

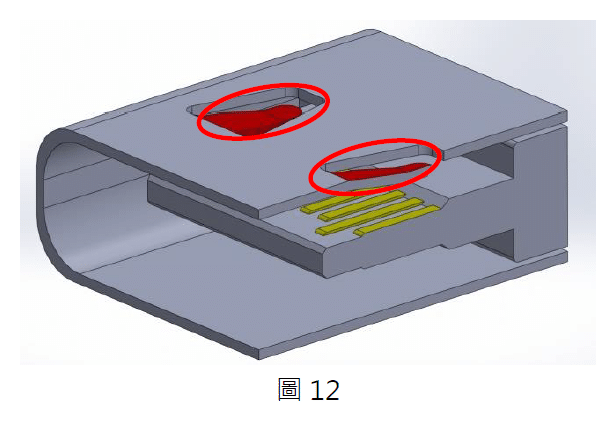

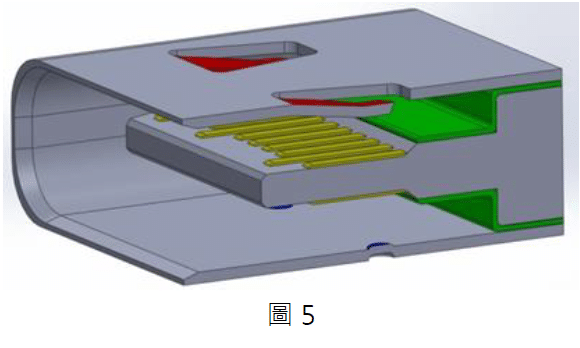

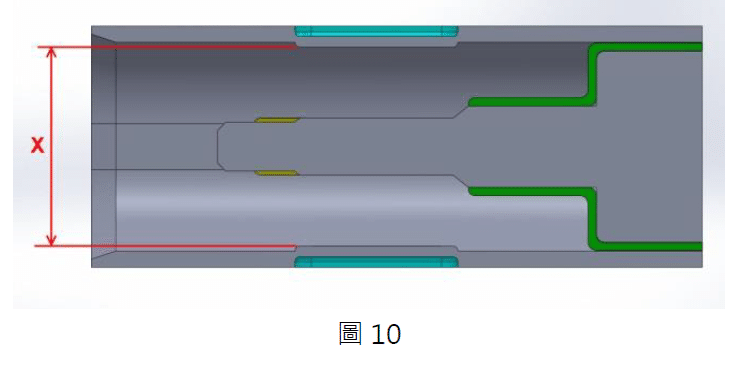

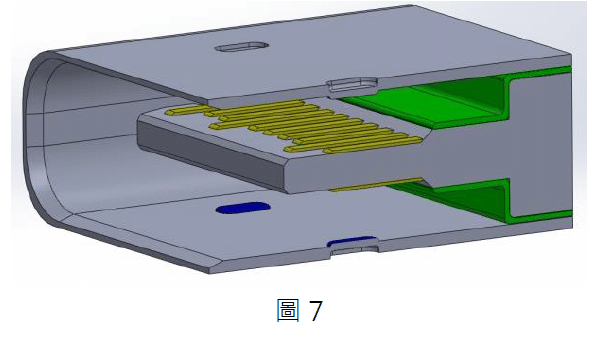

USB Type-C Receptacle不可認證之設計

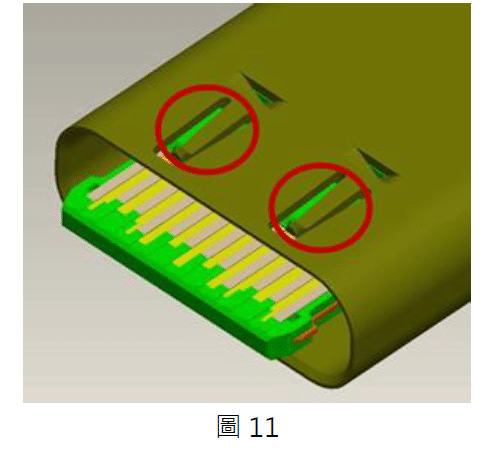

4. Receptacle 外鐵殼EMC彈片是逆向設計

USB Type-C Plug不允許認證之設計

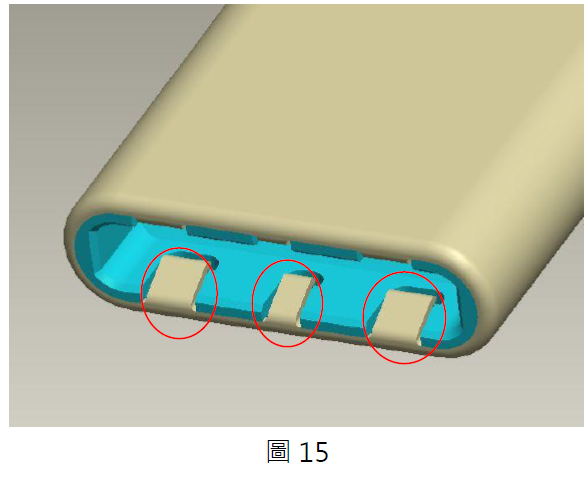

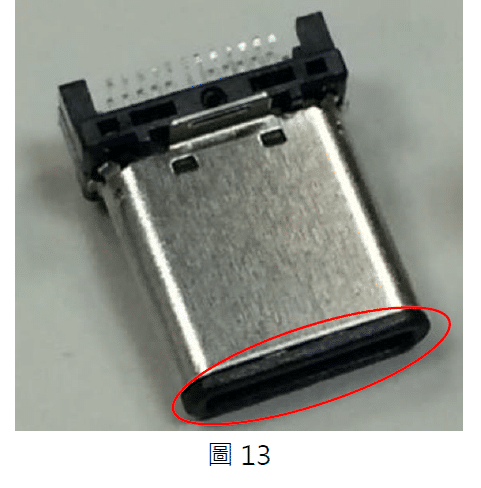

1. Plug最前端塑膠不可外露

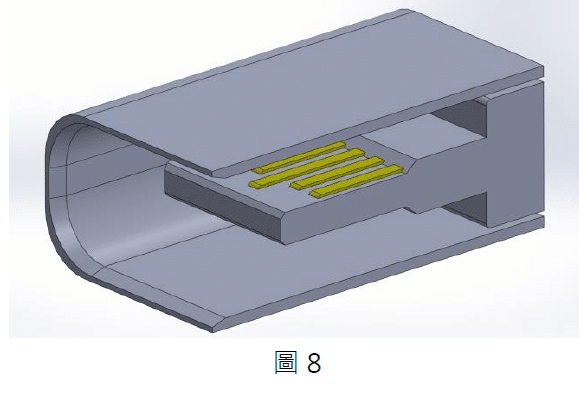

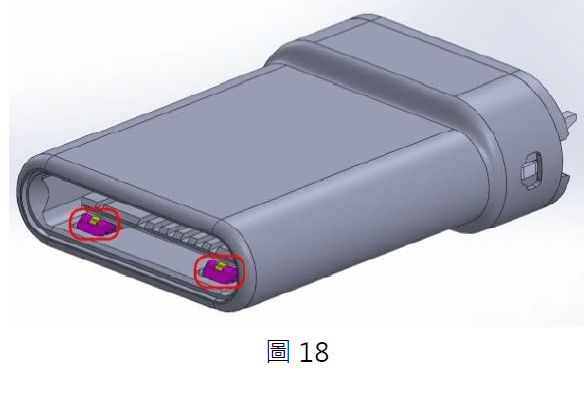

2. Plug內部結構設計短缺EMC Springs

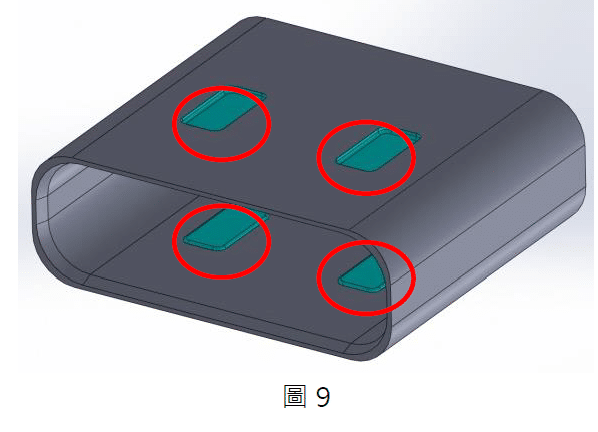

3. Plug EMC Springs與鐵殼一體成型設計

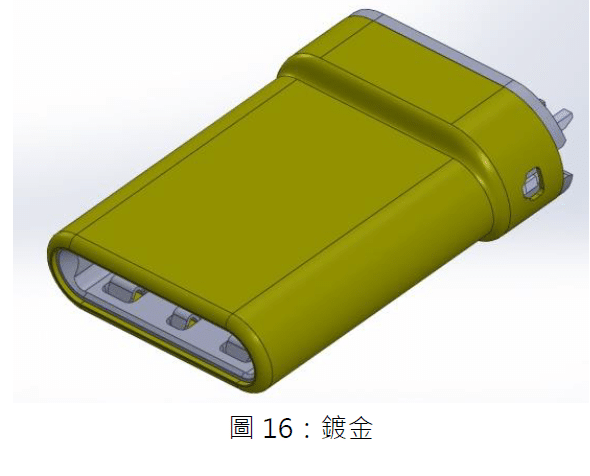

4. Plug金屬外殼不允許貴金屬

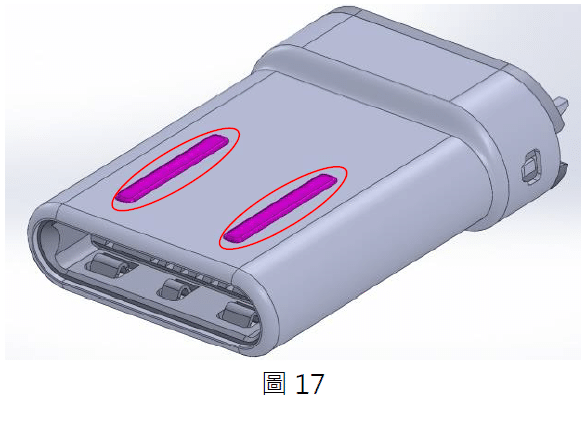

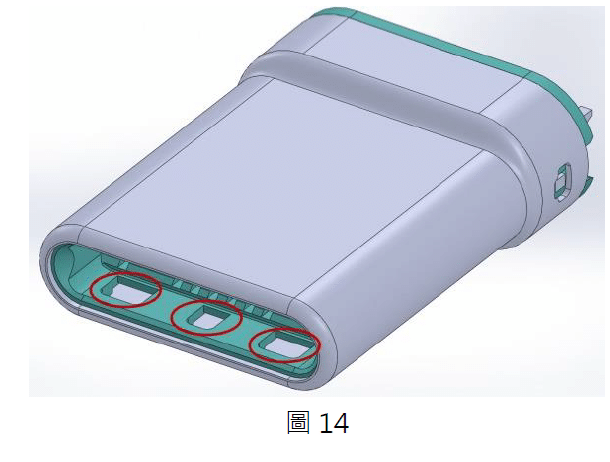

5. Plug金屬外殼不允許凸肋之設計

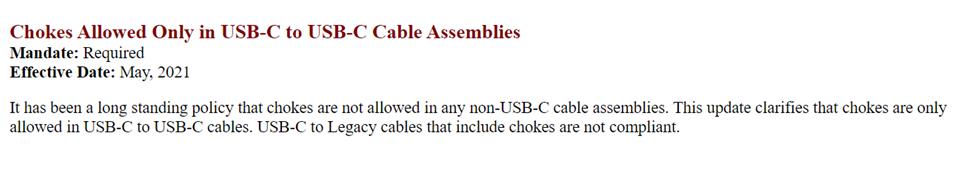

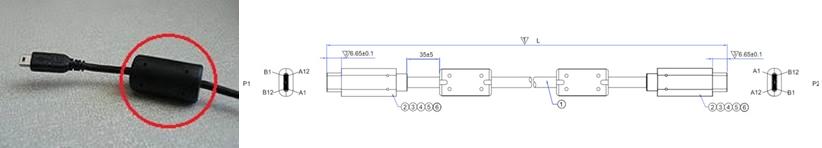

作為USB-IF多年的技術合作夥伴,早在2017年,百佳泰已向協會確認Chokes只能加裝於USB-C to USB-C Cable這項資訊,並於同年百佳泰舉辦的研討會中公佈,而此訊息USB-IF於2021年5月在USB-IF Compliance Updates正式發佈,詳細內文如下:

現今市場上對於USB Type-C Cable/Adapter產品的需求五花八門,至目前為止,仍有些製造商在送認證時,不甚清楚自家產品是否屬於可認證種類。身為USB-IF多年的認證夥伴,百佳泰為您彙整常見USB Type-C可認證與不可認證的Cable樣品型態。

USB Type-C可認證之Cable設計

百佳泰簡單扼要列出10項已和協會厘清可認證之線纜產品設計,搭配部分可認證產品示意圖。

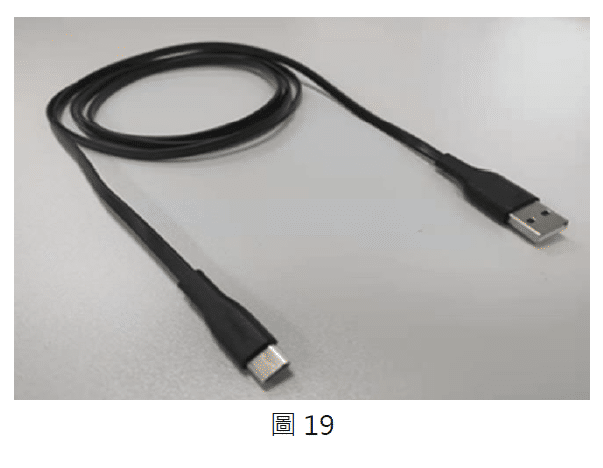

2. USB Type-C扁線

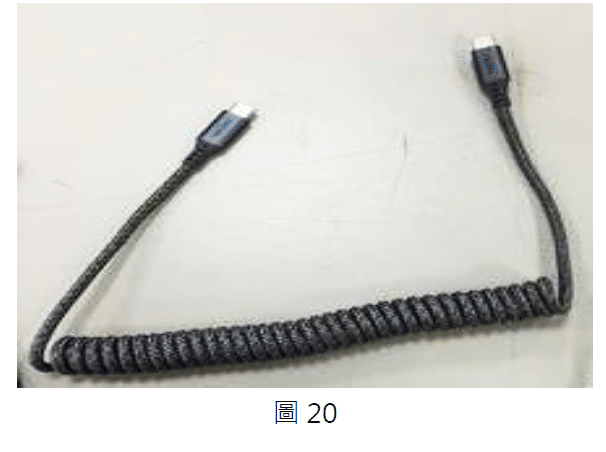

3. USB Type-C卷線、電話線形式

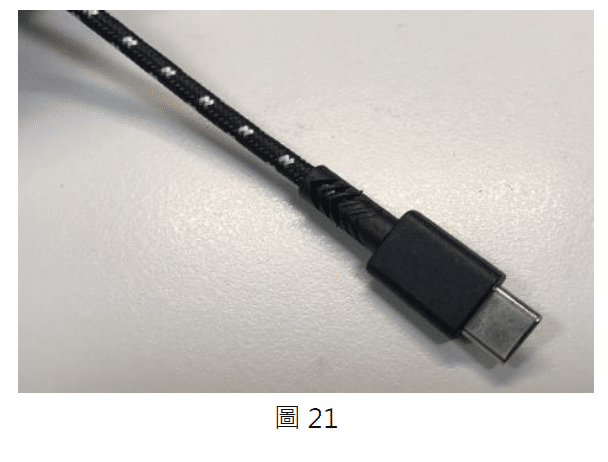

4. USB Type-C編織線

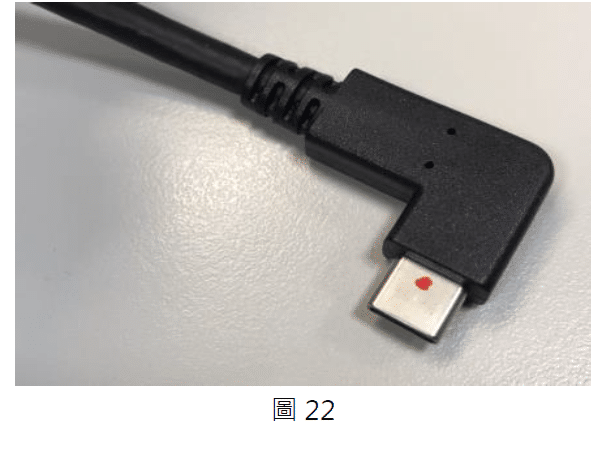

5. USB Type-C Right Angle Cable

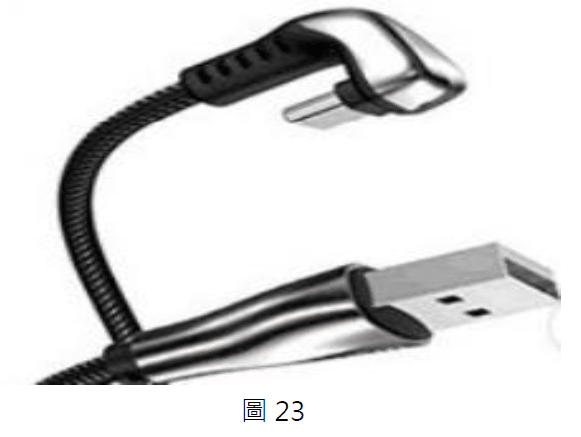

6. USB Type-C U型 Cable

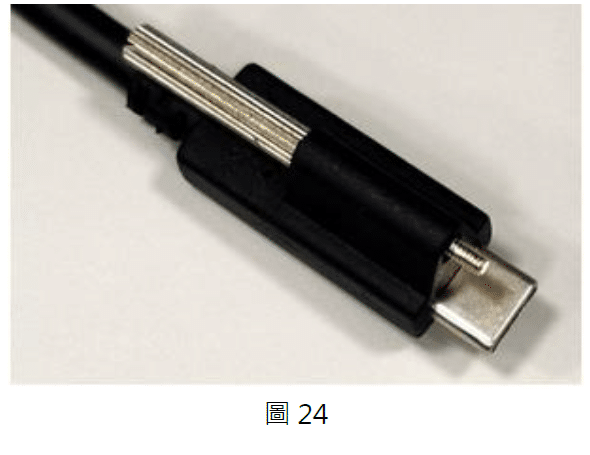

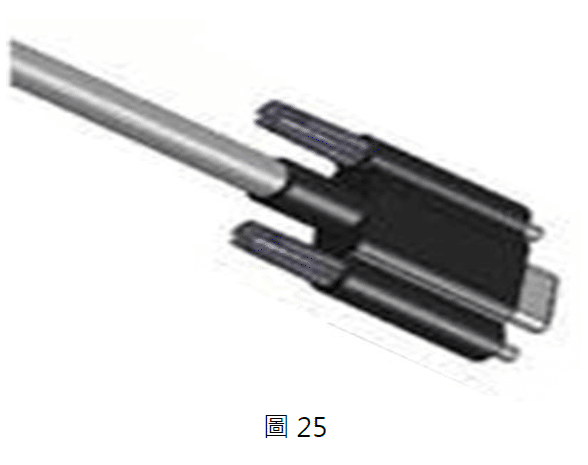

7. USB Type-C Screw Type Cable
8. Type C LED Cable

Need to review LED power consumption

9. Type-C to USB 2.0 Micro-B Adapter/Without Cable

認證時不測 Cable Pull-out & Flexing

10. Type-C to USB 2.0 Micro-B Right Angle Adapter/Without Cable

認證時不測Cable Pull-out & Flexing

USB Type-C不可認證之Cable設計

1. Power Only Cable

2. Type C Cable使用之Type-C Plug Connector前端是Plastic/塑膠外露的設計

3. Type C Cable使用之 Plug Connector鐵殼電鍍貴金屬,例如:金。

4. Type C Cable使用磁吸式連接器

5. USB-C to A Adapter不帶線

百佳泰除了可以滿足客戶的認證測試需求,針對不同的設計概念,我們會與USB-IF作進一步確認,確保產品設計上無誤。百佳泰結合深厚的業界經驗、市場洞察力以及創新的驗證測試技術,以提供更加完整的測試認證服務。若是未來製造商有其他特殊需求,可以提出產品設計圖紙與產品特點,百佳泰會在第一時間協助客戶與USB-IF討論,爭取認證機會,確保您的產品設計方向正確無虞,也加速您的線纜產品生產製造時程。誠摯歡迎您與百佳泰service@allion.com聯繫!



*USB、USB4™、USB-C®、USB Type-C®和USB-IF是USB Implementers Forum的註冊商標
