HDMI 2.1影音應用生態

隨著次世代遊戲主機PS5、XBOX Series X/S的正式發表,加上Netflix、Amazon Prime Video等影音串流紛紛釋出高規格影片後,以電視為軸心的HDMI 2.1影音應用生態終於進入爆發性成長期。相較於過去的改版幅度,HDMI 2.1才是真正為新世代的電視、家用遊戲主機、擴大機/聲霸等媒體播放裝置,帶來了巨幅躍進的里程碑!

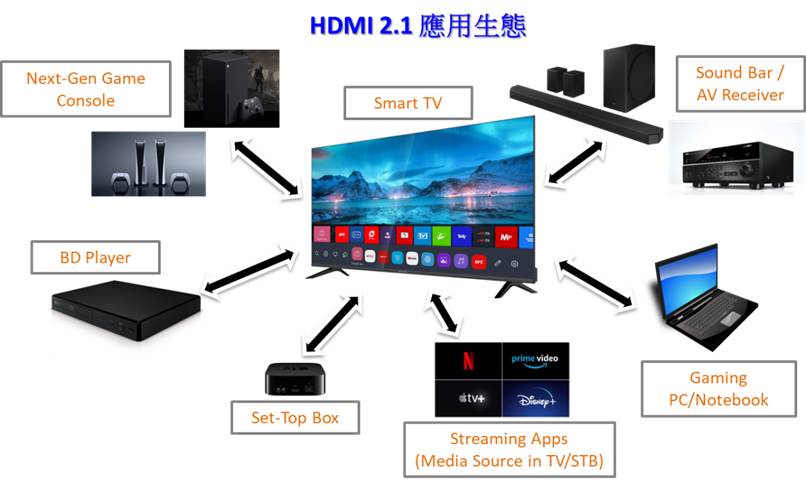

HDMI 2.1應用生態



隨著支援HDMI 2.1的裝置紛紛投入市場後,產品實際應用上卻也產生了相當多的問題!在本篇文章中,我們將介紹這項跨世代影音規格的主要特點及值得注意的潛在問題。



HDMI 2.1與HDMI 2.0的差異

HDMI Cat2 HDMI Cat3
需求線材 Premium High Speed HDMI Cable Ultra High Speed HDMI Cable
支援頻寬 18Gbps 48Gbps
最高支援解析度 4K 60Hz (最高) 10K 120Hz (最高)
HDR 靜態HDR 動態HDR
音訊回傳通道 ARC eARC
VRR (可變更新率) X
ALLM (自動低延遲模式) X
QFT (快速畫面傳輸) X
QMS (快速媒體切換 X

超高速HDMI傳輸線

必須使用通過官方或合作機構認證的「超高速」(UHS, Ultra High Speed)HDMI傳輸線,才能支援所有HDMI 2.1標準功能。新的UHS傳輸線具備超低電磁干擾(EMI),避免鄰接裝置於HDMI高速工作或高度負載時,受到影響而中斷自身或周邊設備的連線。

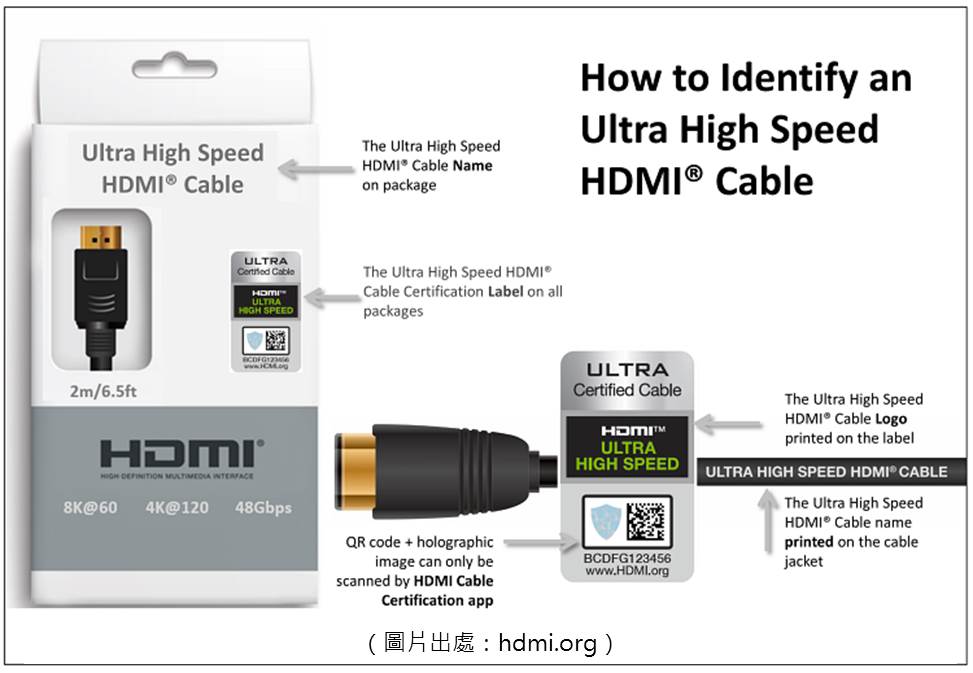

HDMI 官方或合作機構認證的「超高速」(UHS, Ultra High Speed)HDMI傳輸線

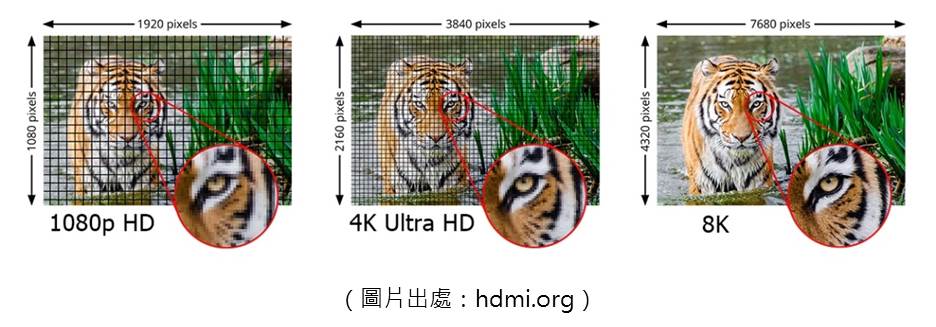

頻寬達48Gbps、支援4K/8K/10K影像

HDMI 2.1採用了新的FRL架構,傳送頻寬由2.0的18Gbps大幅提升到48Gbps。因此可傳送更高的4K/120Hz8K/60Hz影像,透過DSC壓縮後甚至最高可達10K/120Hz的影像。

HDMI 2.1採用了新的FRL架構,傳送頻寬由2.0的18Gbps大幅提升到48Gbps。

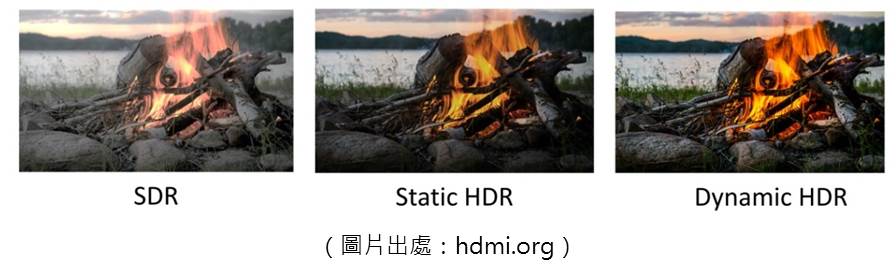

動態HDR功能

改善Static HDR在單一整部影片中只能套用一種附加元數據的限制,HDMI 2.1透過「動態元數據技術」,使影片播放過程中的每一幀都能以理想的深度、細節、亮度、對比度和更寬的色域值顯示。動態HDR增強內容可用於電影、視頻、電視節目、視頻和PC遊戲以及VR。

HDMI 2.1透過「動態元數據技術」,使影片播放過程中的每一幀都能以理想的深度、細節、亮度、對比度和更寬的色域值顯示。

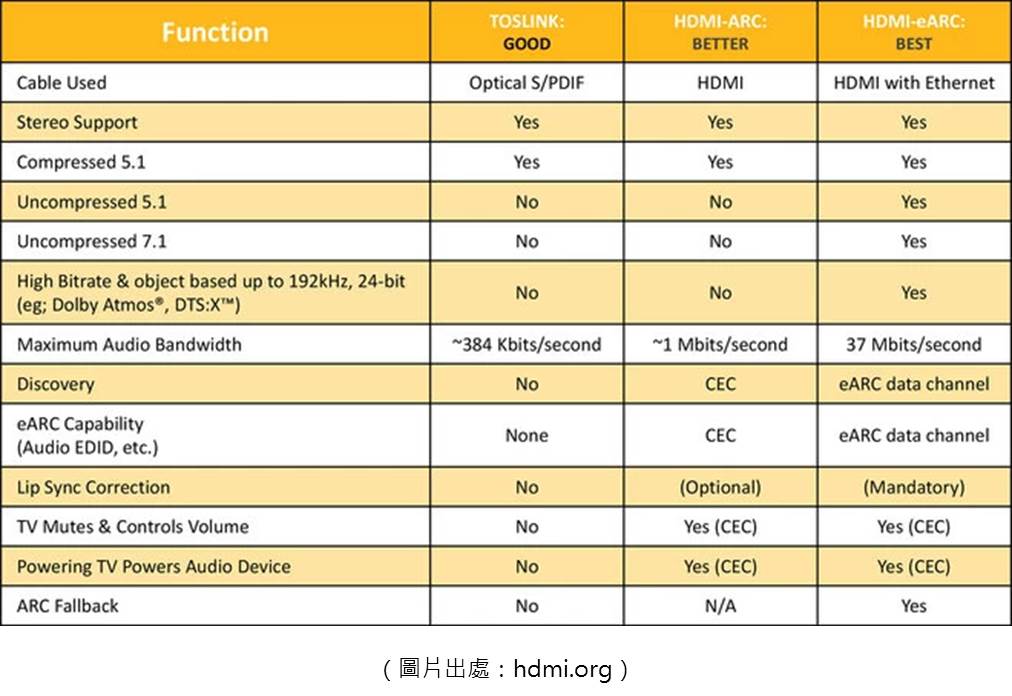

eARC 增強音訊回傳通道

ARC和eARC主要差異:在於頻寬和速度。可以將頻寬其視為一條水管, 高頻寬代表比較大的水管,因此可傳輸較高的資料量。透過高頻傳輸能讓數位音訊不需要經過壓縮即可保有更多資料。因此,透過eARC頻道,可支援項目包含:Dolby Atmos、DTS:X物件導向音訊格式,享受戲院品質般的深度環繞音效。

ARC和eARC主要差異:在於頻寬和速度。

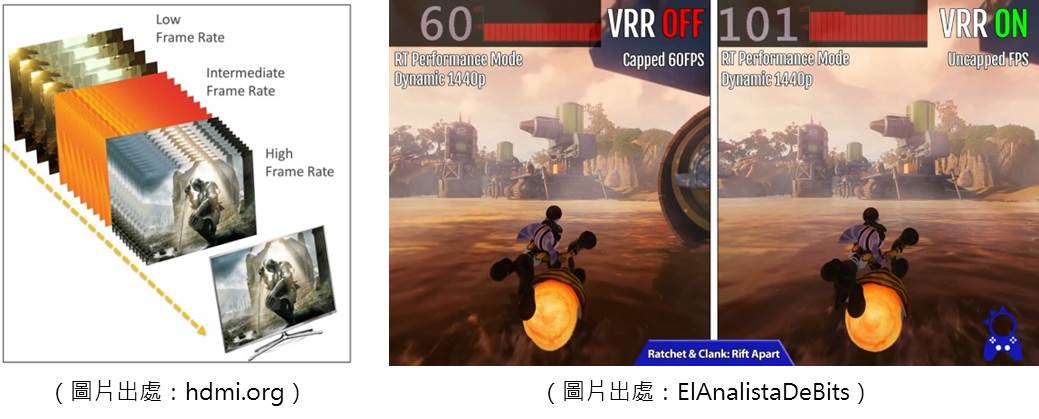

VRR (Variable Refresh Rate-可變更新率)

全新的可變更新速率(Variable Refresh Rate)是遊戲玩家眾所矚目的一項重大提升。VRR最主要作用:在於動態同步與訊號源(例如:遊戲主機)畫面相同的刷新率,原理如同推出已久的FreeSync或G-Sync相同,電視螢幕透過VRR可減少或消除畫面延遲、抖動和撕裂問題,讓畫面表現更清晰、讓遊戲複雜場景的表現更加的流暢。

延伸閱讀:Mac最新支援的VRR是什麼!



全新的可變更新速率(Variable Refresh Rate)是遊戲玩家眾所矚目的一項重大提升。

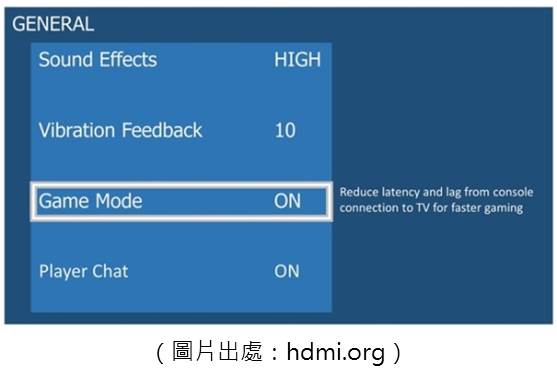

ALLM(Auto Low Latency Mode-自動低延遲模式)

目前許多電視在影像設定中,都有一個「遊戲」模式,除了改變色彩空間、色溫、明亮度之外,更重要的是降低無論是透過電腦或家用主機輸出遊戲畫面到電視上時可能產生的延遲。Auto Low Latency Mode 將過去使用者手動切換的困擾,改以讓電視或顯示器,偵測所插入的 HDMI 2.1裝置,全自動判斷是否需要啟動低延遲模式,省下了不少設定時間。

Auto Low Latency Mode 將過去使用者手動切換的困擾

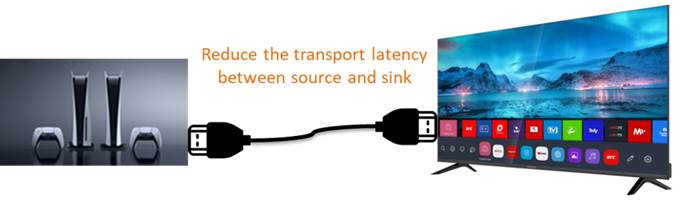

QFT(Quick Frame Transport-快速畫面傳輸)

HDMI 2.1 QFT技術以更高的速率傳輸每一幀,因此能夠有效減少Display Latency、減少來源端和顯示器之間的傳輸時間,提供更流暢的遊戲體驗。

HDMI 2.1 QFT技術以更高的速率傳輸每一幀,因此能夠有效減少Display Latency、減少來源端和顯示器之間的傳輸時間,提供更流暢的遊戲體驗。

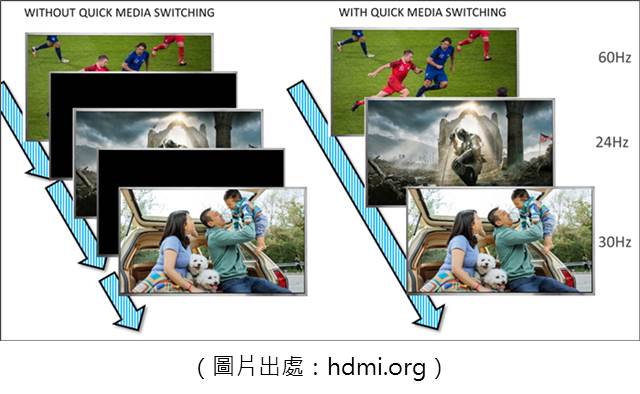

QMS(Quick Media Switching-快速媒體切換)

現今的電視,通常會連接多個HDMI裝置,想要切換訊號源時,常會出現黑畫面。HDMI 2.1所增加的Quick Media Switching功能,就是為了解決這項問題。透過QMS支援,HDMI 2.1生態系裝置在進行影像切換時,無論畫面來源的解析度、更新率有任何改變或差異,都能夠立即顯示到螢幕上而不必等待,能在多設備間順暢的切換。

HDMI 2.1所增加的Quick Media Switching功能



百佳泰 HDMI 2.1測試服務

百佳泰(Allion Labs, Inc)自2010年以來受Sony HDMI測試中心授權委託,更於2021年取得HDMI Forum官方授權,正式成為可執行HDMI 2.X測試的認證測試實驗室(Authorized Test Center, ATC)。

➪ HDMI 2.1測試服務專案

  • CAT3 預測試
  • eARC 預測試及認證測試 (By SONY ATC)
  • FRL預測試及認證測試 (By SONY ATC)
  • HDMI 相容性測試

➪ HDMI 2.1 Ultra High Speed HDMI Cable認證測試常見問題,參考:三大HDMI線纜規格比較



除了產品須通過基本的認證外,更重要的是:要避免消費者將相關設備搭配使用後發生相容性問題或是嚴重的功能性問題! 這部分我們將於下一篇文章中以百佳泰測試經驗一一做介紹。敬請期待下篇文章
