在歐洲聯盟的提案通過會議之下，歐盟已通過在2024年秋季遵循此新規定，未來的智慧型手機、平板電腦和相機將統一採用USB Type-C充電接口，也因為這樣的決策，將促使未來的幾年Type-C相關的接頭電子產品將更普及化，百佳泰在USB測試認證這一塊一直都是走在前端，我們不斷與協會確認可允許的產品設計，來確保客戶從最前端的產品開發設計，直到成品完成是允許被認證的。
本文重點將與您分享：在產品開發時、連接器設計上應注意的事項，如能夠確實留意設計的相關細節，在認證測試上的成品，就可減少不必要的開發成本費用以及時間。
一、 Type-C 連接器可認證基本條件要求：接觸端子的數量

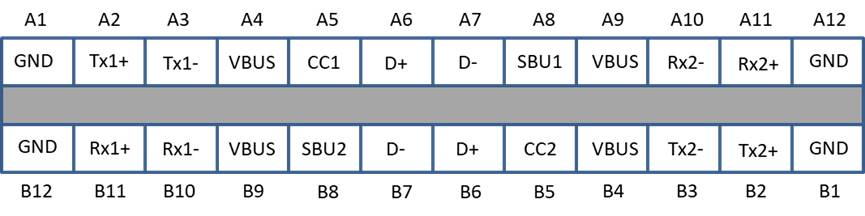

USB Full-Featured Type-C Receptacle: 24 contacts (A1 – A12 and B1 – B12)
USB Type-C Receptacle Interface

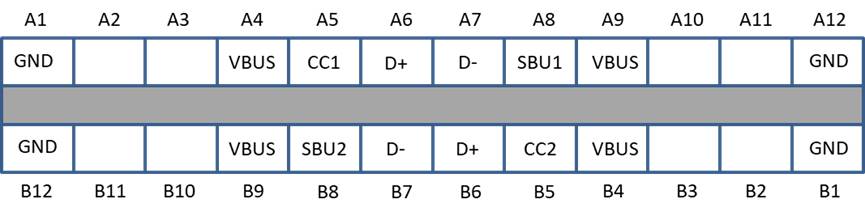

USB 2.0 Type-C Receptacle:
16 contacts A1, A4, A5, A6, A7, A8, A9, A12, B1, B4, B5, B6, B7, B8, B9, and B12.
USB 2.0 Type-C Receptacle Interface

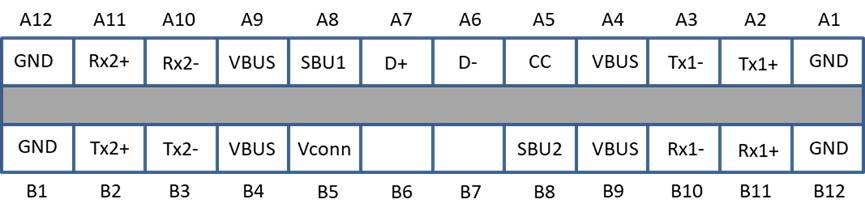

USB Full-Featured Type-C Plug:
22 contacts: A1 – A12 and B1 – B12, with contacts B6 and B7 depopulated; or
24 contacts: A1 – A12 and B1 – B12
USB Full-Featured Type-C Plug Interface

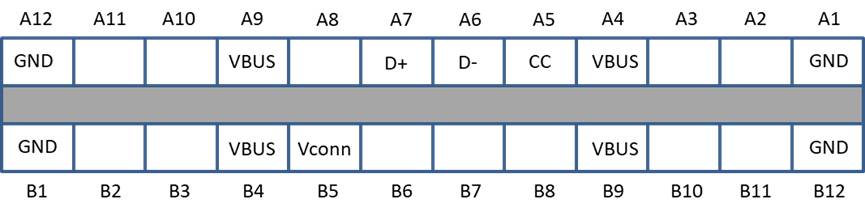

USB 2.0 Type-C Plug:
12 contacts A1, A4, A5, A6, A7, A9, A12, B1, B4, B5, B9, and B12
14 contacts A1, A4, A5, A6, A7, A8, A9, A12, B1, B4, B5, B8, B9, and B12
14 contacts A1, A4, A5, A6, A7, A9, A12, B1, B4, B5, B6, B7, B9, and B12
16 contacts A1, A4, A5, A6, A7, A8, A9, A12, B1, B4, B5, B6, B7, B8, B9, and B12
USB 2.0 Type-C Plug Interface

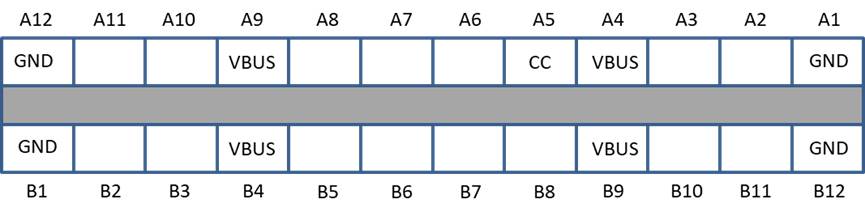

USB Type-C Power-Only Plug:
9 contacts A1, A4, A5, A9, A12, B1, B4, B9, and B12
USB Type-C Power-Only Plug Interface

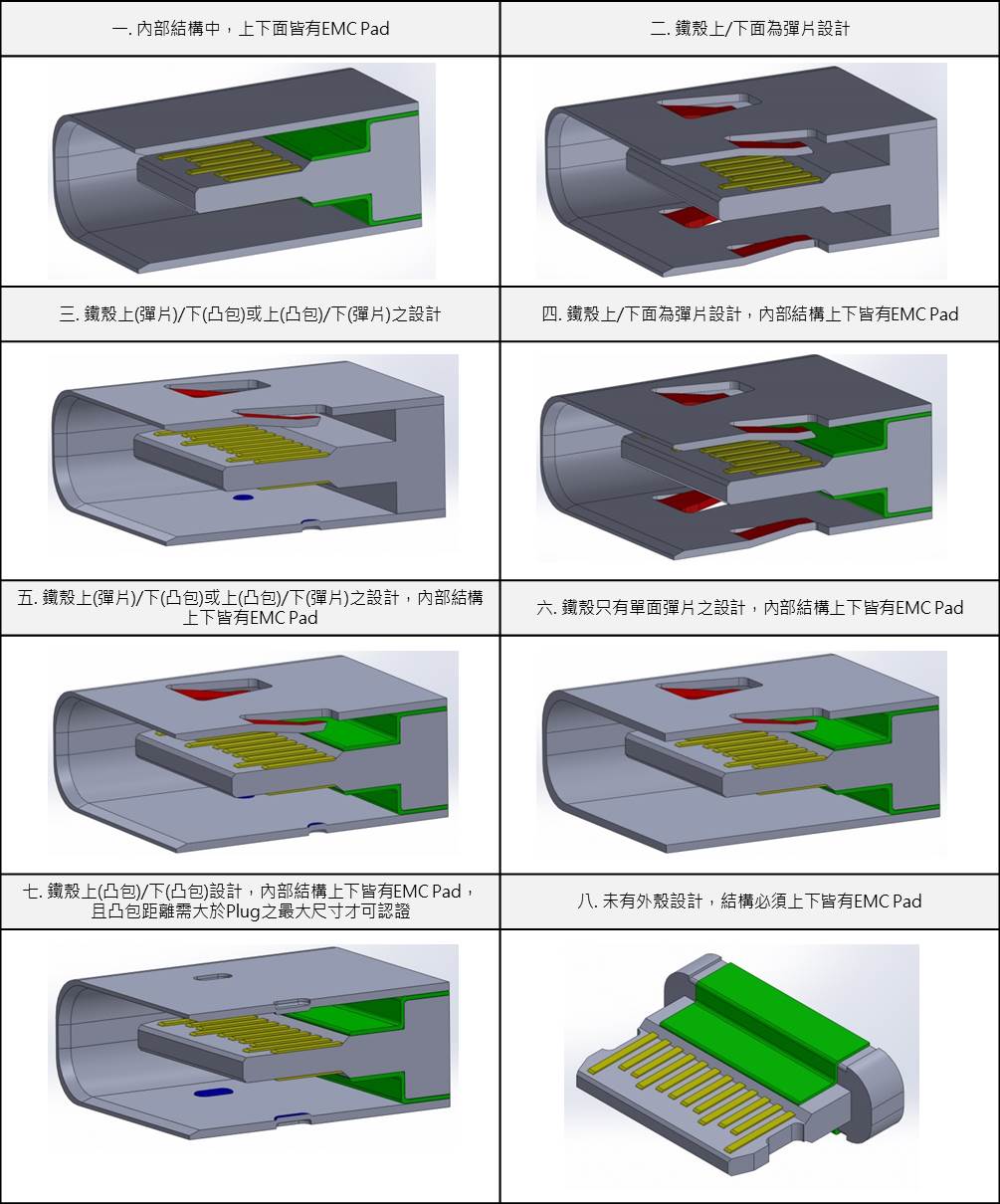

二、 Type-C Receptacle連接器可認證的結構設計類型：

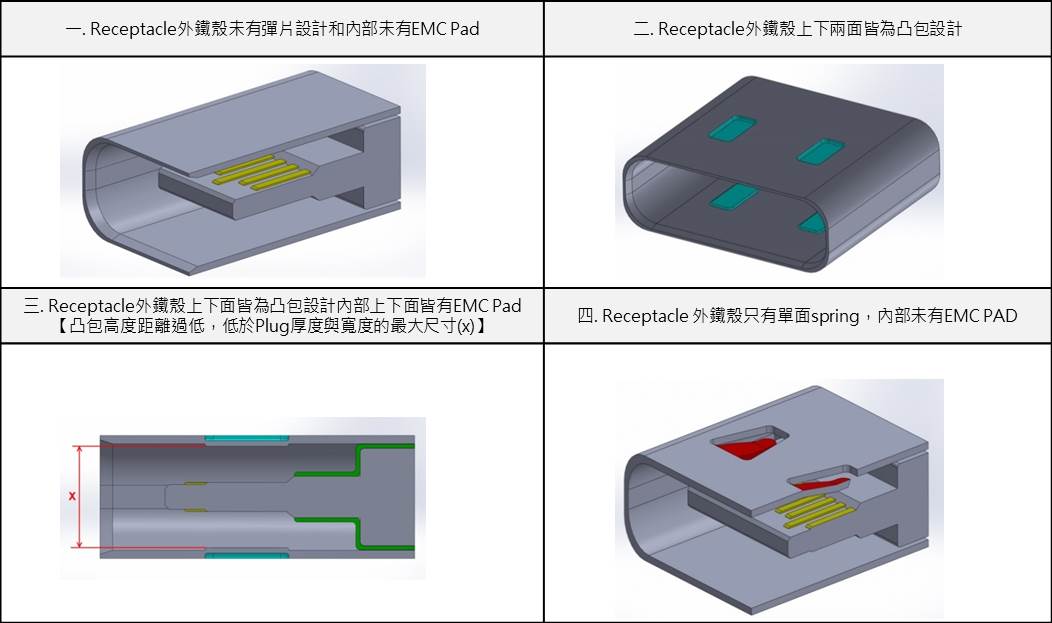

三、 Type-C Receptacle連接器協會不允許認證之結構設計：

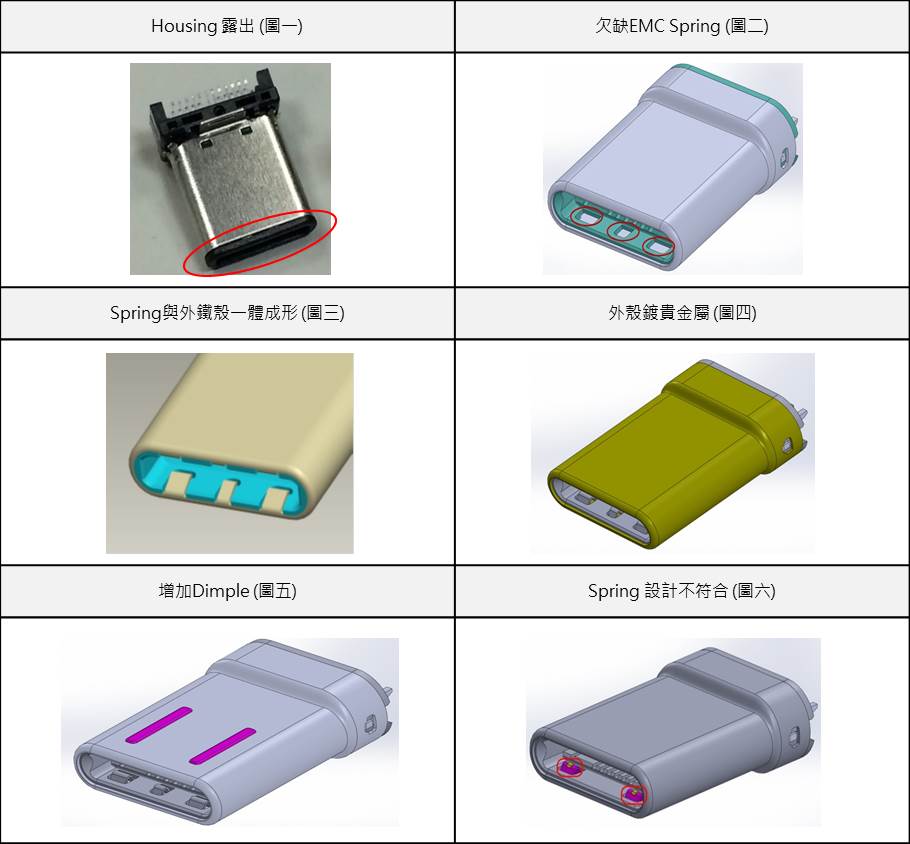

四、 Type-C Plug連接器協會不允許認證之結構設計：
- 最前端塑膠不可外露 (圖一)。
- 內部結構設計短缺EMC Springs (圖二)。
- EMC Springs與外鐵殼為一體成形設計 (圖三)。
- 金屬外殼不允許貴金屬 (圖四:鍍金)。
- 金屬外殼不允許凸肋之設計 (圖五)。
- EMC Springs設計沒有Meet SPEC 無法認證 (圖六)。
