認識超短焦投影機

超短焦投影機(Ultra Short Throw Projector)是近年逐漸熱門的影音產品。傳統的投影機需要較長的投射距離,以720或1080P的畫質為主;超短焦投影機距離投射牆面則僅需幾十公分的距離,便可達成80-150吋的投射畫面,並且大多支援4KUHD畫質並內建豐富的影音串流服務程式,非常適合空間受限的家庭及個人使用。

超短焦投影機,主要是利用DLP(Digital Light Processing數位光處理)技術進行圖像顯示,DLP投影機將光通過旋轉的RGB 色輪,將其分成紅色、綠色和藍色,而後光線從覆蓋著微鏡(也稱為像素)的DLP晶片反射回來。這些鏡片將光線透過投影機的鏡頭反射到螢幕上以形成畫面。

DLP(Digital Light Processing)是德州儀器公司(Texas Instruments, TI)專利技術
DLP(Digital Light Processing)是德州儀器公司(Texas Instruments, TI)專利技術



而市場上常用的「雷射電視」說法,其實應該是「超短焦投影機 + 專用投影幕」的整體搭配,除了一般的白色牆面外,大多投影設備廠商也會販售可以消除外界光線的抗光柵布幕,進一步提升布幕上影像呈現的亮度。

消除外界光線的抗光柵布幕,進一步提升布幕上影像呈現的亮度
圖片出處:© Hisense



超短焦投影機市場潛力與市面主要機種

在大尺寸電視不斷降價的市場趨勢下,以更低廉的價格可以達到高畫質的一百吋視覺效果便是超短焦投影機熱賣的主要原因之一。

2021 年全球超短焦投影機市場規模估計為 12億美元,預計到2028年將達到 70億美元,預測期內的複合年增長率為28.56%。

其中4K雷射超短焦投影機自2019年上市後,銷售數量逐年皆有25-40%不等的成長幅度,在COVID-19疫情下更助長了銷售表現。預估在2024年將有6倍以上的銷量成長。

但其實短焦投影機的價格並不便宜,主流機種基本售價為2,000美元以上,屬於高價位的家庭娛樂設備。

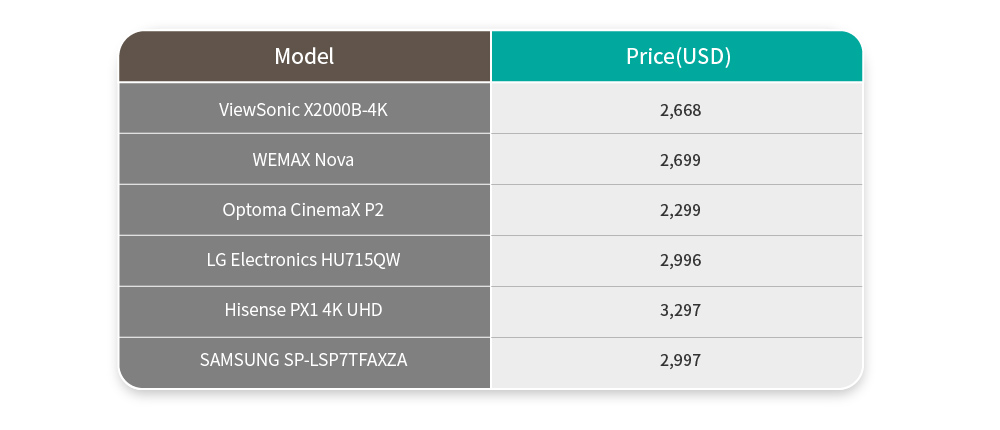

市面主要UST投影機價格
市面主要UST投影機價格

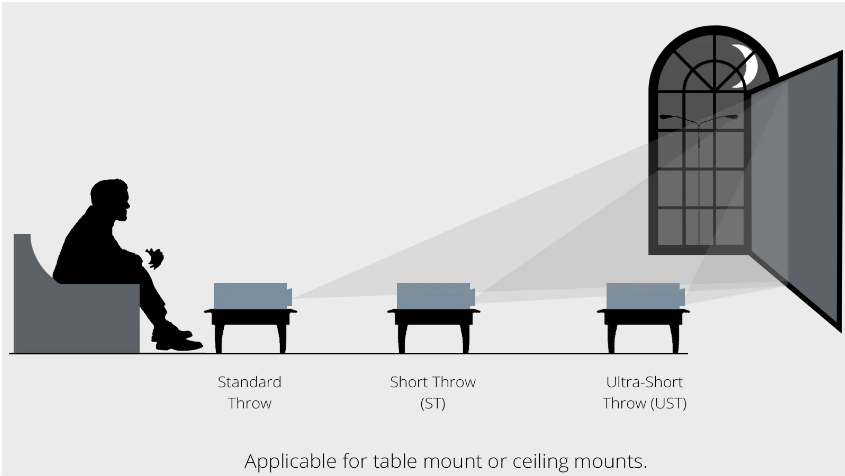

超短焦投影機與一般投影機的必要投影距離差異

超短焦投影機與一般投影機的必要投影距離差異



投影機的投射比可以藉由投射距離除以屏幕的寬度(不是對角線)來計算。例如,投影儀安裝在距離寬5英尺的螢幕2英尺處,其投射比為2÷5=0.4。若投影機的投射比小於 0.4,則通常將其定義為超短焦投影機。當客廳空間不足、放置投影機的位置少卻又想要大的投影幕時,超短焦投影機便是不錯的選擇。一般超短焦投影機離牆或螢幕距離只需要20-30公分,就可以投射出80-100吋的可視畫面。

超短焦距投影機的最低距離需求示意圖,依機種不同會有差異
超短焦距投影機的最低距離需求示意圖,依機種不同會有差異

超短焦投影機的優勢

配置容易

超短焦投影機的投影必要焦距非常的短,不需要裝在天花板上額外佈線,通常會搭配100吋及以上的抗光幕使用;而傳統的投影儀一般得吊裝在天花板上,通常3.5米以上才可以獲得100吋畫面,搭配普通投影布幕即可使用,但是需要單獨佈線,較為費工。

耐用度佳

另外,超短焦投影機採用的是固態鐳射作為光源,而傳統的投影機一般採用超高壓汞燈,鐳射光源壽命一般可達30,000小時以上,若依每天8小時來計算,超短焦投影機的壽命至少有12年,優於傳統投影機燈泡的壽命(約6,000~8,000小時)。

規格介面升級

超短焦投影機目前屬於高價的影音產品,絕大多數的影音規格都為4K UHD, HDR10並且支援高規格的音源輸出入,擁有至少雙聲道的獨立內建喇叭元件以及藍芽外擴設備能力;傳統中低價位的投影機大多只支援到1080P FHD,功能簡單。在色彩呈現上各家品牌都有自己的獨特技術,強調優於傳統投影機逼近於高階電視的色域與色準,此外超短焦投影機大多擁有獨立的處理器與記憶體運行Android或自家的OS,如同智慧電視的設計,豐富的串流影音內容與華麗的使用者介面都與傳統投影機差異頗大。

這邊特別提一下有關於UST投影機的流明爭議。許多廠牌的投影機,經常使用所謂的「LED流明」或「燈泡亮度」來廣告宣稱自家的產品的ANSI流明值,但卻未使用國際標準ISO21118:2020的定義方式來量測,而是透過自家獨特規範甚至是換算來呈現,這有可能誤導消費者的規格認知,導致購買後產生爭議。(可以參考關於EPSON提起的訴訟案。)



超短焦投影機的主要輸出入介面

超短焦投影機有非常豐富的輸入介面以及無線功能,讓使用者可以有許多影音輸入源與外接音響設備的選擇性。

以下為主要的介面端口:

  • USB 2.0 or 3.0,支援隨身碟,外接硬碟並可直接播放影音檔案。
  • HDMI 1.4 or 2.0/2.1,支援ARC,進階eARC以及4K UHD 30/60P輸入。
  • RJ45 100M/1000M有線網路。部分支援DLNA網域NAS檔案共享。
  • S/PDIF支援光纖音源輸入
  • 5mm Audio 支援傳統類比音源輸入
  • BT function 可支援藍芽音箱/耳機輸出,鍵盤/滑鼠
  • Wireless function 可支援無線投屏,Miracast®,AirPlay等。部分品牌機種(如LG)內建Google Assistant 以及Amazon Alexa,中系品牌則會內建小愛同學。



此外,不同品牌及區域的超短焦投影機會搭配不同的影音流服務,常見的有Disney+, Netflix, YouTube,以及社交平台APP例如Twitter, FB, IG等等,類似智慧電視的各種內建軟體功能。



超短焦投影機的常見問題

百佳泰透過豐富的產品驗證經驗,深知這類產品由於介面繁多功能複雜,搭配周邊設備時很容易出現各種問題,影響使用者體驗,甚至導致客訴退換貨。以下是收集自2019-2022的測試結果,分享百佳泰在投影機測試中觀察到的常見相容性不良問題:

  • 使用特定MHL cable無法投影
  • 投影機切換解析度時出現雜訊,雪花或影像重疊現象
  • 切換輸入介面時出現黑畫面
  • 連接STB後若重新插拔HDMI cable無法保持4K 30Hz的解析度
  • Apple TV 4K當設定為1080P HDR時畫面出現不正常的顏色分佈
  • 使用Sony撥放器時若切換解析度為720x480i @60Hz會無法偵測到訊號
  • 連接Xbox時投影機的CEC電源連動功能失效
  • 連接Sharp1播放器時OSD顯示錯誤的4K解析度訊息
  • 插拔HDMI cable後解析度會從3840×2160/30p變成1080/60p
  • 關閉DUT與撥放器後,DUT的藍芽遙控器必須按壓多次才能重新開機
  • 部分市售手機無法在DUT無線投影
  • DUT外接某些藍芽喇叭播放時出現聲音斷斷續續
  • 使用PC連接DUT時偶爾會出現畫面異常現象



我們進一步調查了在Amazon上評價較多的6款超短焦投影機,收集以下1-3星的不良評價,聽聽購買消費者的實際意見:

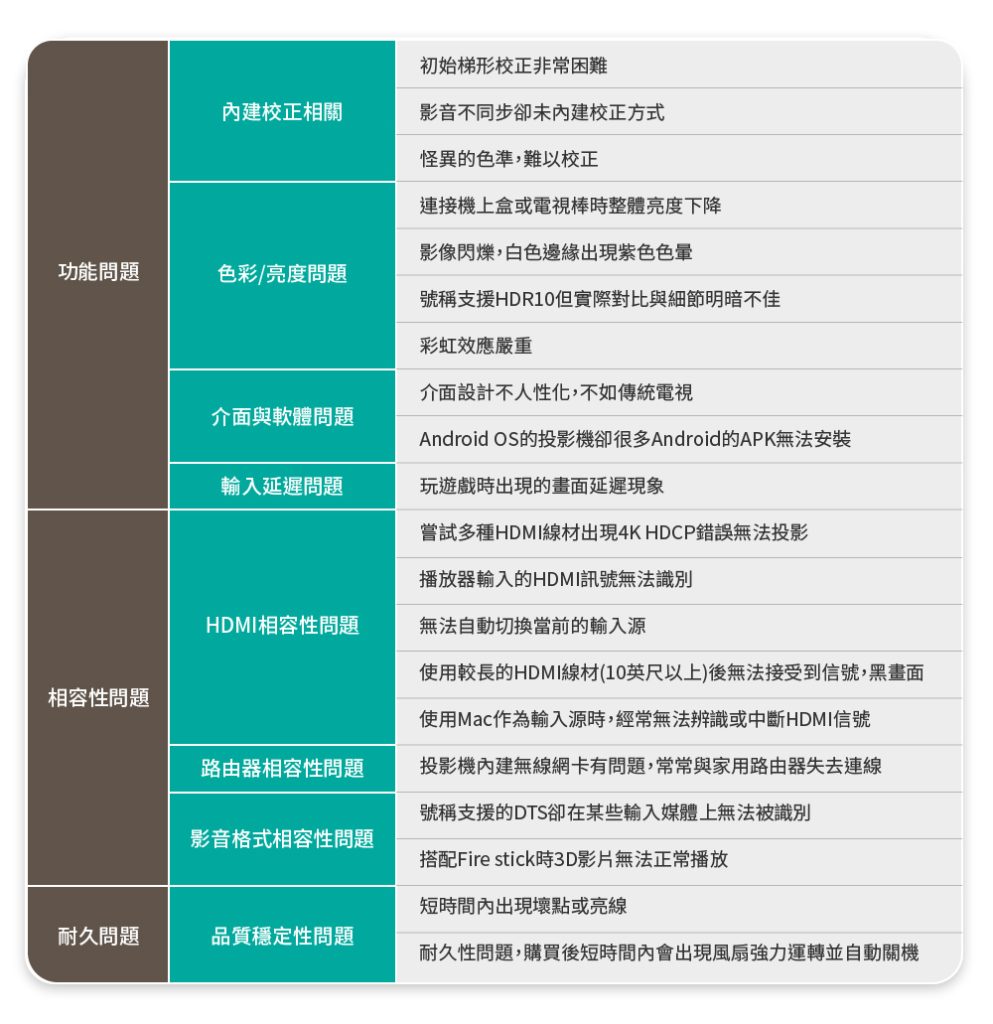

6款超短焦投影機的常見問題回饋



超短焦投影機的消費者意見回饋

超短焦投影機的消費者意見回饋

除了自身色彩、亮度對比以及耐久性的功能問題外,可觀察到如同傳統的TV或是投影機,存在著很多相容性問題,尤其周邊設備與作業系統日新月異,若未經過嚴謹的測試便上市面販售,往往會因各種不良問題打壞了自家品牌的形象。



超短焦投影機的測試建議

百佳泰依據多年的投影機測試經驗,依照當前的超短焦投影機功能與介面建議以下的開發階段測試,能有效協助客戶在產品上市前,針對市面上的各種主流周邊以及輸入設備進行相容檢驗,避免上市後的客訴。



Compatibility Test

  • 目標相容性對象:PC/Mac/遊戲主機/手機/DVD播放器/藍光播放器/外接硬碟/隨身碟/HDMI cable(不同品牌,不同長度)/家用路由器/藍芽音箱/AMP,功擴/Sound bar

Function Test

  • 依照產品功能客製檢驗
  • Plug & Play/OSD/Power function/CEC/ARC/Input switch/Video/Audio/Build-in APP

Stability Test

  • 長時間播放/風扇噪音與功耗觀察,找出產品不穩定的問題

WiFi/BT Test

  • 容易受到環境影響的無線功能需要深入檢驗
  • Wireless Performance Test:Throughput/ Co-existence/ Idle
    Wireless Connectivity Test

Global Streaming Service Test



結語

上網收看電影與節目成為主流,高階投影機種大多內建各種影音串流服務,若您的開發或生產據點區域有串流服務的限制,我們可以協助提供各式串流環境搭配周邊設備進行驗證。

百佳泰累積眾多消費型電子產品驗證測試,並備有數以萬計的周邊設備,可滿足客戶的相容性測試需求,此外也能依產品規格量身設計客製功能諮詢,若您有相關需求或任何疑問,歡迎聯繫我們
