車內顯示器隨著智能車與自動駕駛車的不斷發展,使市場需求持續以正成長的趨勢向上攀爬。在現代人的生活水平逐步提高的情況下,除了對車子外觀、性能抱有高要求外,對於顯示器的要求亦越來越高。從近年的汽車產業中可以發現,無論是視聽娛樂系統、中控台、儀錶板、後視鏡、側視鏡等都將採用顯示器螢幕取代傳統的顯示方式。車內顯示器的性能該如何迎合一般大眾的需求將成為製造商們的課題。百佳泰累積多年車聯網測試經驗,針對車內顯示器設計出6大測試方案,確保您的產品性能優於他廠外,同時贏得消費者信賴。



車內顯示器6大測試方案

  1. 亮度 (Luminance / Brightness)

螢幕亮度越高,畫面看起來就越鮮豔亮麗;相反的,亮度越低,畫面看起來會覺得灰暗、霧霧的。在螢幕亮度的量測點位上我們採用美國國家標準協會(American National Standards Institute;ANSI)所定義之9點或13點,並從量測結果取得最大亮度值、最低亮度值、以及平均值來做評估。

量測設備 : Konica Minolta CS-2000A

量測畫面 : 白

量測點位 : ANSI-9 / ANSI-13



ANSI-9

ANSI-13

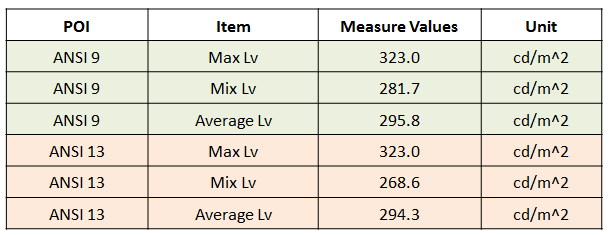

量測結果





  1. 亮度均勻度 (Brightness Uniformity)

螢幕的中心區域若是與其他區域的發光亮度不一,會造成觀看者的不適感。亮度均勻的重要性體現在:均勻度越高代表螢幕均勻性越好,我們可也從測量數據得知數值越高則越好。

計算公式為 : 亮度最小值/亮度最大值=亮度均勻度

量測設備 : Konica Minolta CS-2000A

量測畫面 : 白

量測點位 : ANSI-9 / ANSI-13

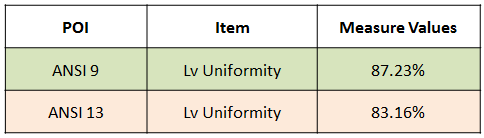

量測結果





  1. 顏色均勻度 (Color Uniformity)

另一方面,顏色的均勻度也是螢幕均勻度評估的指標之一。與亮度均勻度一樣,測量出來的數值越高代表均勻度越好。

計算公式為 : 最小值/最大值=均勻度

量測設備 : Konica Minolta CS-2000A

量測畫面 : 紅 / 綠 / 藍

量測點位 : ANSI-9 / ANSI-13

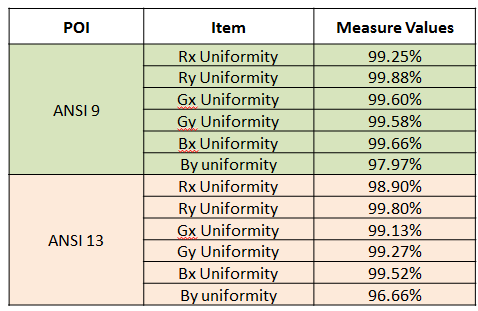

量測結果



  1. 色度 (Chromaticity)

色度指的是色彩的純度(並不包含亮度在內),也稱為飽和度或是彩度。量測方法為測試螢幕在紅色、綠色、藍色畫面下之色度值,量測結果則參照

國際照明委員會(International Commission on Illumination;CIE)所定義之CIE 1931或CIE1976的色度圖來表示。

量測設備 : Konica Minolta CS-2000A

量測畫面 : 紅 / 綠 / 藍

量測點位 : 中心點

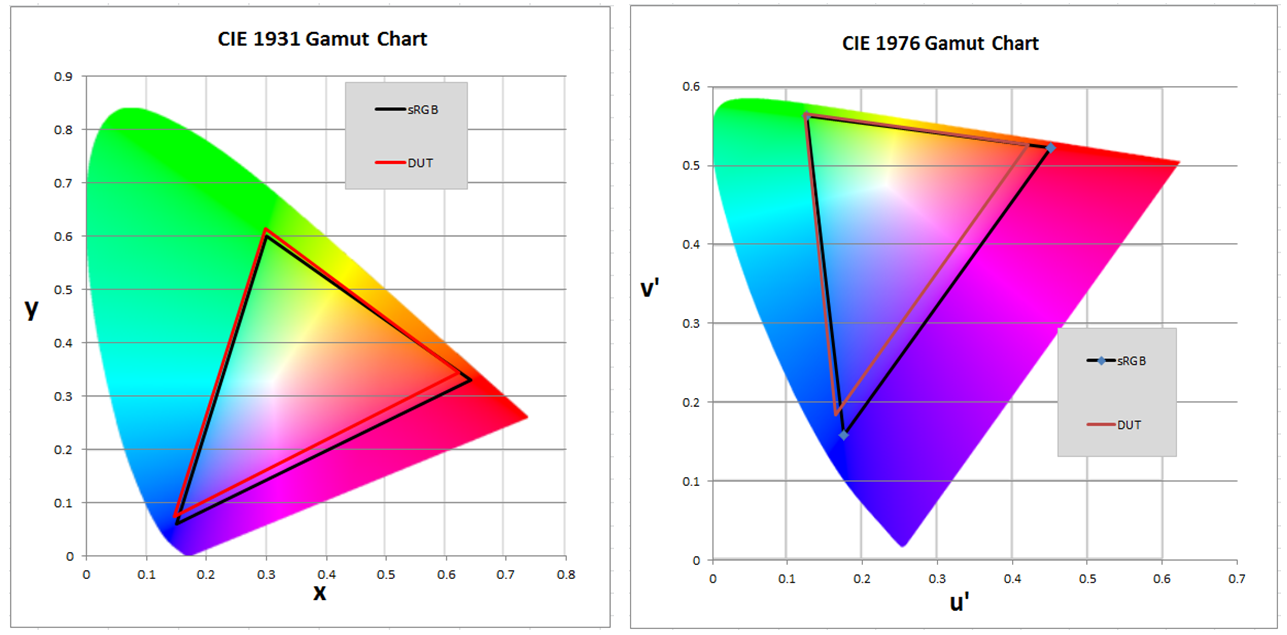

量測結果

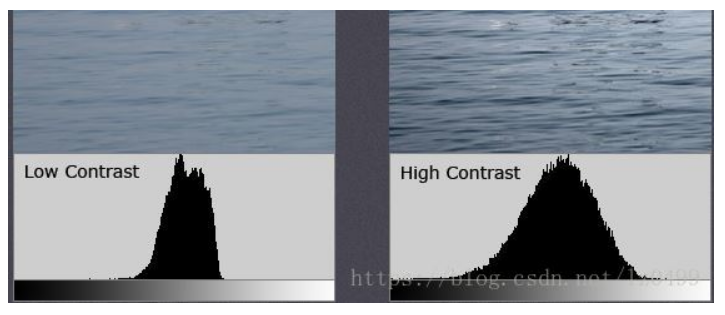

4-1. 對比度 (Contrast Ratio)

針對色度測試,我們同時加入了對比度的測量。簡單來說對比度就是黑色與白色兩種色彩之間亮度的比值。當對比度越高時,螢幕所顯示出的色彩層次越豐富、活潑、生動、讓畫面呈現立體感,而細節的部分更可以清晰的體現出來。

計算公式為 : 白色的亮度/黑色的亮度=對比度

量測設備 : Konica Minolta CS-2000A

量測畫面 : 白 / 黑

量測點位 : 中心點

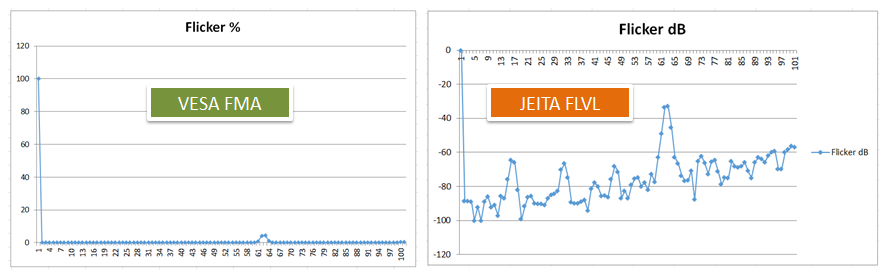

  1. 閃爍 (Flicker)

當亮度的明暗超過一定程度的變化,便會出現閃爍的現象。目前,評估畫面閃爍的標準有VESA所定義的FMA、及JEITA所定義的FLVL,兩者分別以%及dB來表示。一般超過10%或是大於-30dB就表示閃爍過大,使用者可感覺出畫面有閃爍或是抖動的狀況。

量測設備 : Klein K10-A

量測畫面 : Gray127

量測點位 : 中心點



5.1 反應時間 (Response Time)

量測螢幕亮度由黑色畫面轉換到白色畫面的上升時間,以及螢幕亮度由白色畫面轉換到黑色畫面的下降時間,兩個時間相加就是反應時間。當反應時間過長會產生動態圖像的拖尾現象,造成動態模糊的視覺效果(如下圖)。如果將顯示螢幕用於車載娛樂系統上,若以靜態資料呈現,則對於反應時間不需要要求太高,反之;若觀看電影或玩遊戲等需要動態畫面的應用時,對於反應時間的要求將會越來越高。

反應時間過長時,畫面會有「拖尾」現象



量測設備 : Klein K10-A

量測畫面 : 黑 à 白 à 黑

量測點位 : 中心點



  1. 反射率 (Reflection Rate)

使用者是否常會因站在戶外強烈的光線下無法讀取螢幕上的內容呢?測量螢幕的亮度時,反射率也是可讀性的重要指標之一,一般來說反射率越低越不容易造成反光或者眩光的效果。

量測設備 : Konica Minolta CM-2600d

量測點位 : 中心點



高品質車內顯示器——讓行車變的既安全又有趣

在自駕車漸漸普及後,車內娛樂的相關運用將會更加廣泛,當車內配備良好顯示性能的螢幕時,將大幅提升行車體驗。不論是在強烈陽光照射下或是在漆黑的夜晚,車內顯示螢幕對駕駛或是車內其他乘客來說,無非是要能看得清楚、看得舒適,且讓駕駛透過顯示螢幕的訊息清楚掌握路況,達到行車的安全。此外,同行的乘客也能透過車載娛樂系統看電影、玩遊戲等,讓整段旅程不再枯燥乏味。

綜觀上述6大性能評價指標,百佳泰能協助您的產品迅速找出問題點並即時提供分析與建議,確保產品擁有高品質及符合消費者期待。
