HDMI SCDC/EDID Controller

治具編號:AJSC-1X

產品介紹

HDMI SCDC/EDID Controller(AJSC-1X),為百佳泰針對HDMI 最新認證測試規範2.1/1.4之電氣測試所開發的一套治具,旨在控制及模擬HDMI 2.1/1.4之EDID、SCDC訊號,可適用於HDMI Source, Sink, Repeater以及AOC Cable測試用。

應用範圍

適用所有HDMI產品(HDMI Source, Sink, Repeater 以及 AOC Cable產品)

產品規格

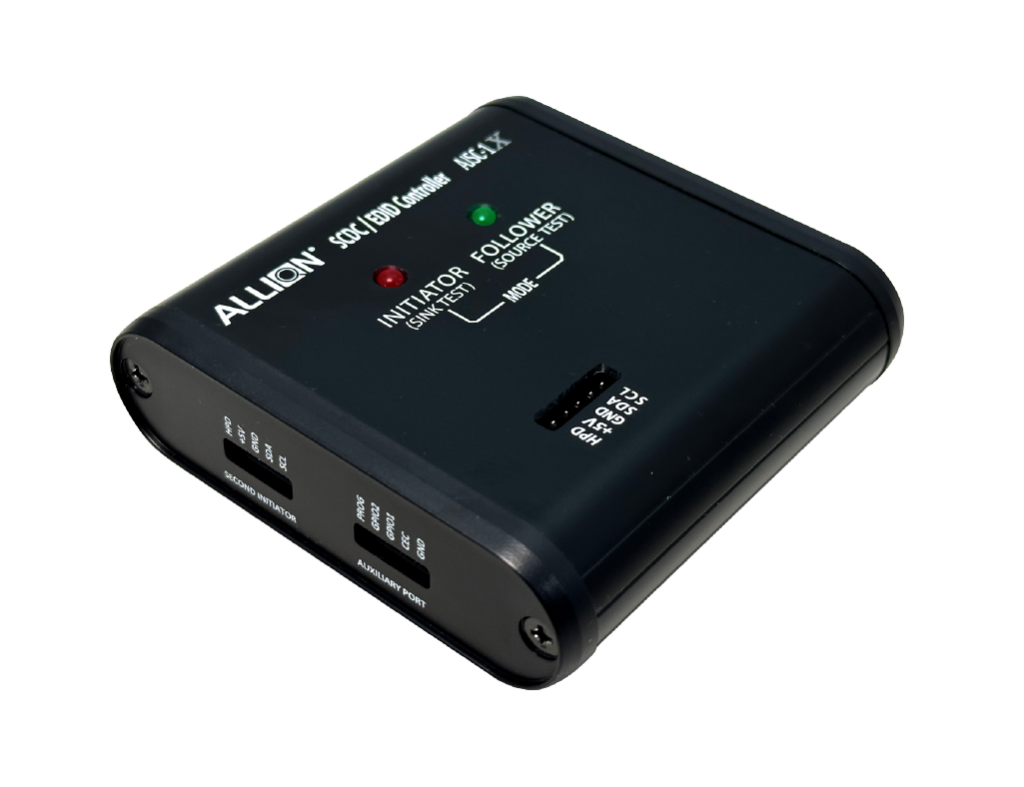

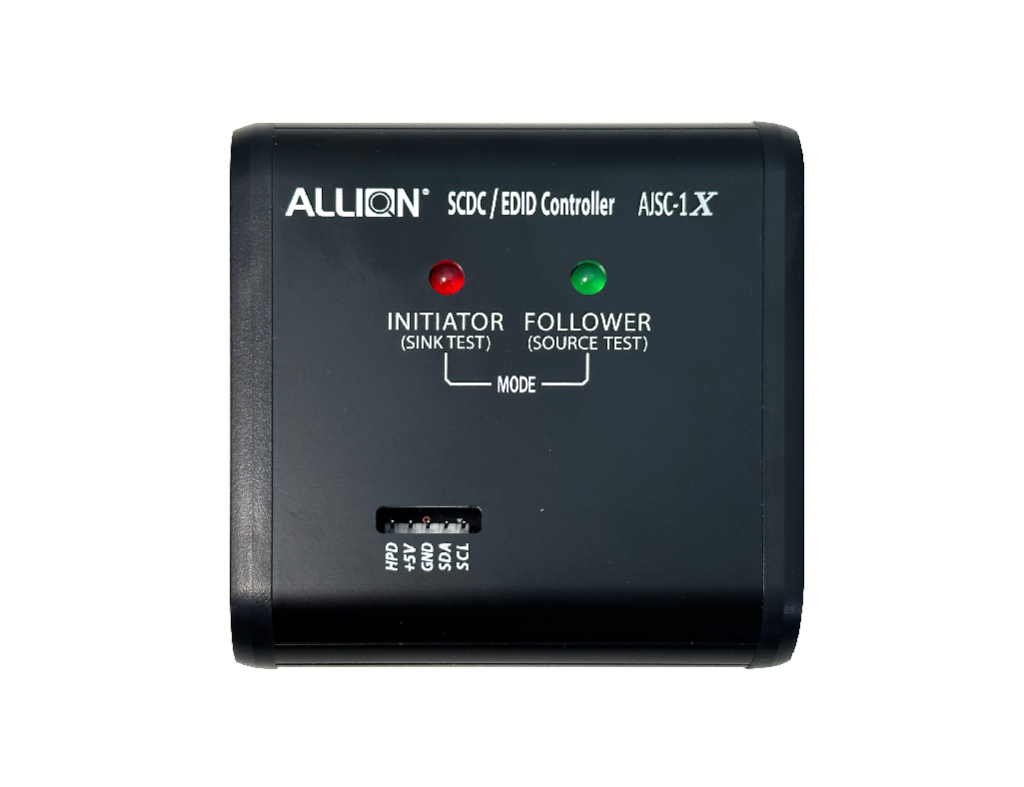

  • 尺寸: 82mm(W) X 29mm(H) X 81mm(D)(只含本體case,不包括突出物)
  • 重量: 125g (僅AJSC-1X本體)
  • RoHS/REACH Compliant

Software(GUI)下載處

如需最新版AJSC-1X Software(GUI),請至online shop登入會員下載

主要特性

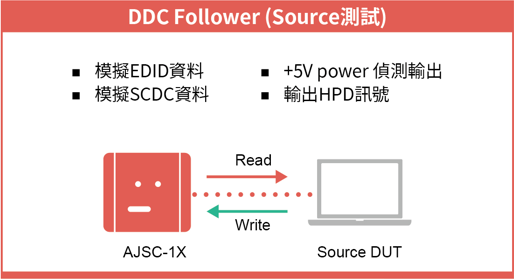

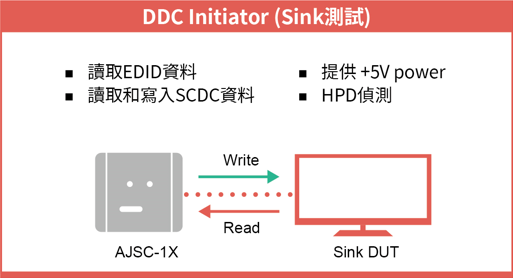

1. 搭載Initiator mode與Follower mode兩種控制模式,可對應模擬Sink及Source裝置

  • 執行Sink測試時,模擬成Source裝置,可以任意讀取EDID/SCDC的資料; 執行Source測試時,模擬成Sink裝置,可以編輯/套用EDID資料及SCDC參數
  • HPD、+5V Power的輸入輸出能根據模式自動切換,並搭載HPD、+5V Power的控制功能

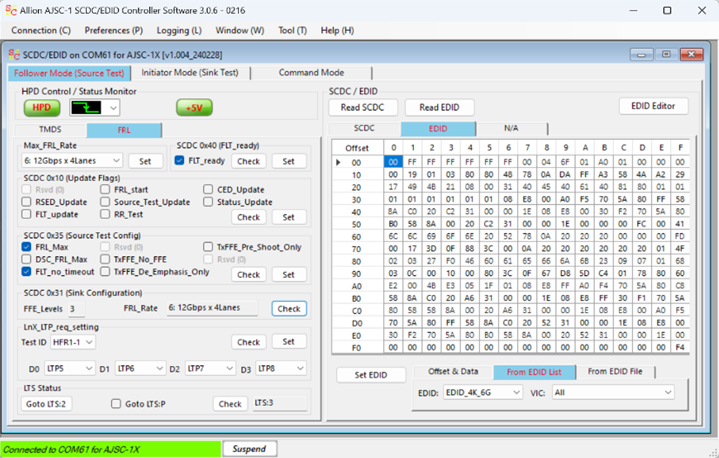

2. 隨機附上可讀寫EDID/SCDC的軟體,使用者可自由、簡單的改寫參數值

  • 隨機附上能夠快速解讀HPD或+5V Power、Scramble狀態的軟體

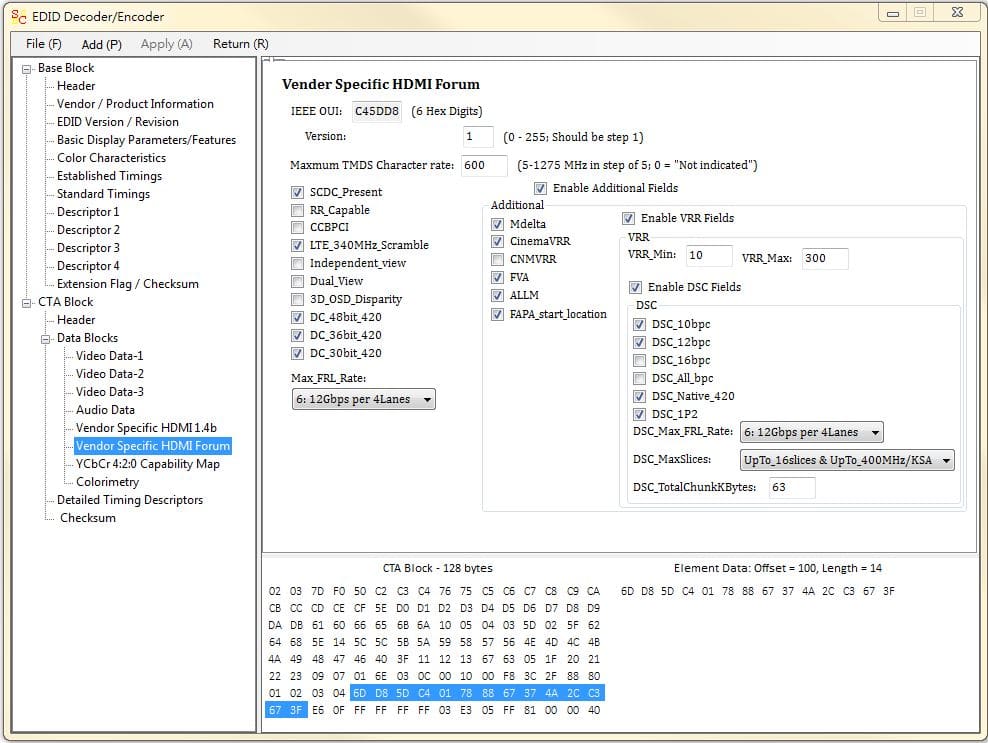

  • 具備One Click啟動Scramble,能夠同時模擬PC上的EDID Flie(Binary file等)
隨機附上可讀寫EDID/SCDC的軟體,使用者可自由、簡單的改寫參數值
隨機附上可讀寫EDID/SCDC的軟體,使用者可自由、簡單的改寫參數值

3. 搭載各式各樣的EDID Preset1. 從DVI到支援6G的EDID,在AJSC-1X內部搭載多樣的EDID Preset

  • 對於Source DUT,將期望測試的Video Format的輸出變得更容易
  • 提供簡易方式讓客戶載入自行製作的EDID至設備中
搭載各式各樣的EDID Preset1. 從DVI到支援6G的EDID,在AJSC-1X內部搭載多樣的EDID Preset

4. 輕量小巧、操作簡單

  • 利用USB Port供電,外部不需要準備5V電源
  • 透過USB 線纜連接到電腦或示波器上的GUI軟體,只要選擇操作模式就能立即使用,不需繁複的初始設定
HDMI SCDC/EDID Controller(AJSC-1X)

5. 附加的DDC Initiator,適用於AOC和Repeater裝置

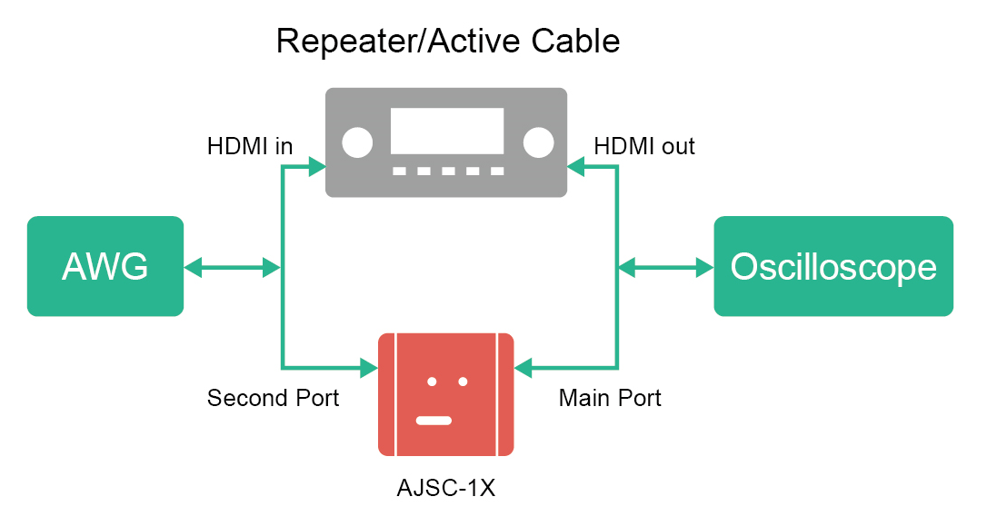

AJSC-1X提供附加的DDC initiator port,適用於主動式電纜(Active Cable)和中繼器(Repeater),DDC initiator port可與主端口同時使用。在進行主動式電纜和中繼器的認證測試時,您只需一組AJSC-1X,即可控制輸入和輸出。

6. DDC/CEC 同步監控

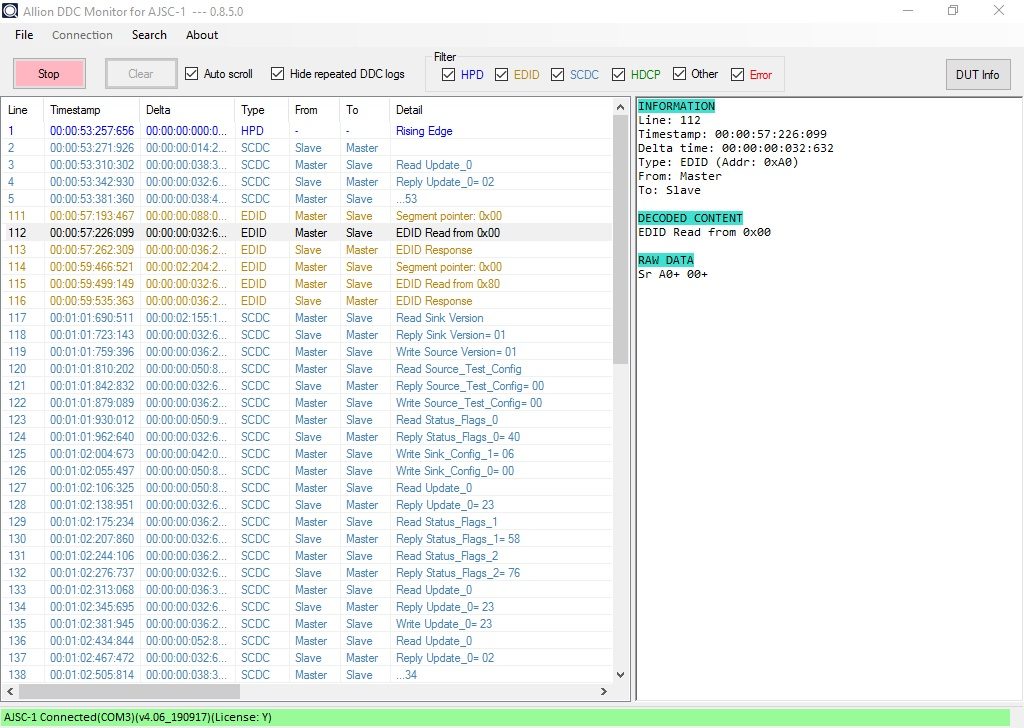

DDC Monitor可以監控包含FRL Link Training、TMDS Scrambling以及EDID讀取序列的DDC資料交換狀況,這有助於快速解決在測試中遇到的任何問題。

AJSC-1X還配備了CEC Monitor pin。除了DDC的資料交換外,它還可同時進行CEC message的監控。*需選購CEC Monitor License
