繼USB-IF協會於2022年3月公告USB Type-C線纜的Logo明確標識定義之後,近日又發佈了七大最新Compliance Updates,全面涉及如:USB Type-C線纜的D+ 和 D- 衰減要求更新、標識要求、認證種類、USB Type-C移動電源認證要求、Type-C翻轉能力測試說明、PD產品QbS參照規範說明、具備無線充電功能的USB產品要求等。完善了規範制度與把關標準,提升了產品辨識度與市場契合度。

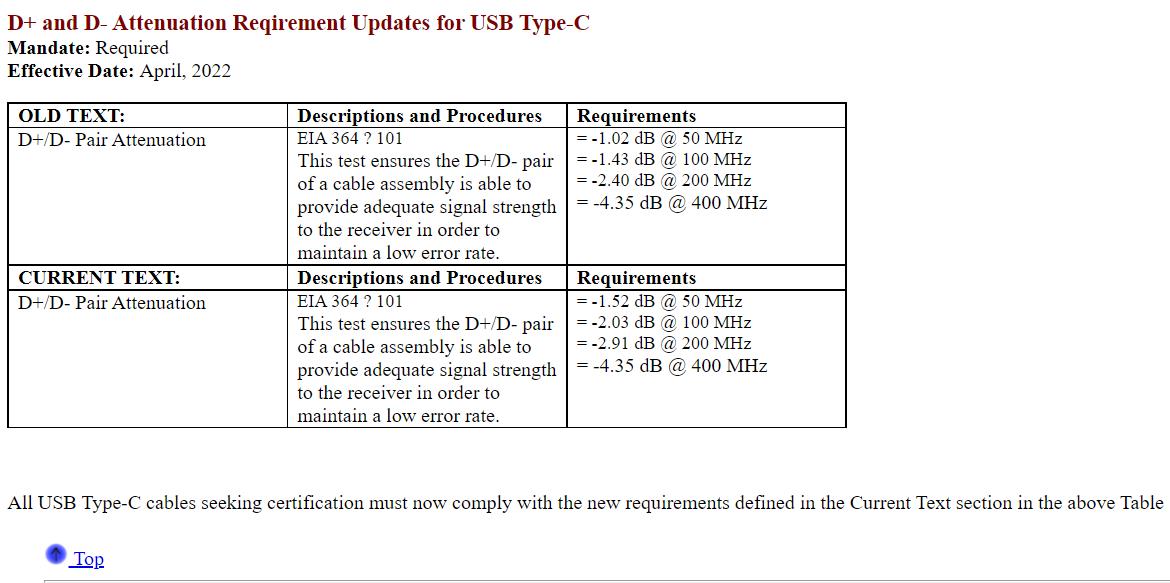

1. D+ and D- Attenuation Requirement Updates for USB Type-C
USB Type-C線纜的 D+ D- 衰減要求更新
生效日期:2022 4
從現在起,所有需取證的 USB Type-C 線纜必須符合表格中定義的新要求
https://compliance.usb.org/index.asp?UpdateFile=Cables%20and%20Connectors&Format=Standard#149

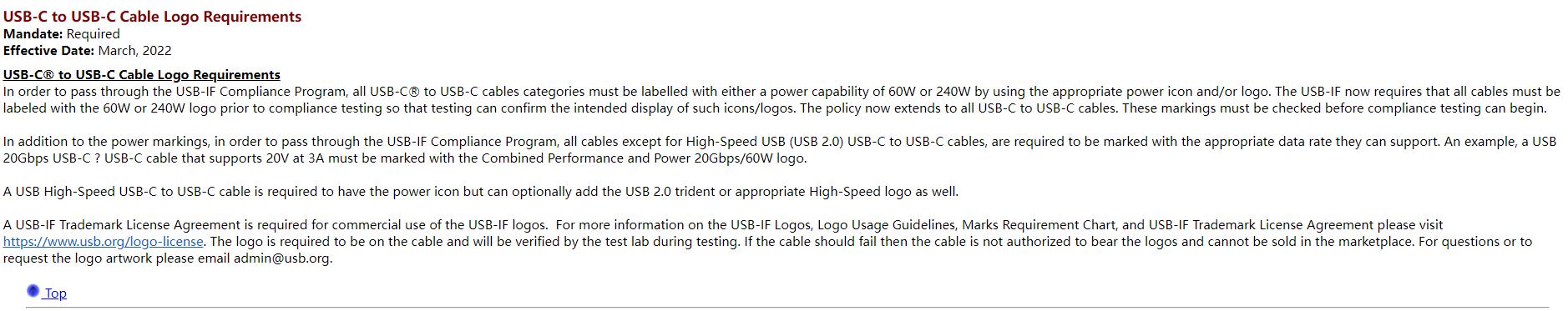

2. USB-C to USB-C Cable Logo Requirements
USB-C to USB-C線纜的標識要求
生效日期:2022 3
為了通過 USB-IF 合規計畫,協會要求所有USB-C to USB-C線纜必須使用適當的標明 60W 或 240W 功率標識。根據USB-IF協會新規不論60W240WUSB-C to USB-C Cable均需要以貼紙或overmold包覆成型的形式印線上纜上使用 USB-IF 批准的Logo協會要求授權測試實驗室須檢查線纜並確保認證樣品使用正確的Logo。如果在認證時沒有使用60W或240W(EPR) Logo,線纜將無法通過一致性測試。
除了功率標識以外,為了通過 USB-IF合規計畫,所有USB-C to USB-C線纜都必須標有適當所支援的速率。 例如,支持 20V/3A的USB 20Gbps線纜必須同時標識速率和功率 20Gbps with 60W 徽標。此外,USB高速(USB 2.0) USB-C to USB-C線纜須要有功率標識,但添加USB 2.0 三叉Icon或適當的高速速率標識未做強制要求。有關 USB-IF Logos使用指南、標識要求和授權合約的更多資訊,請參閱協會官網:https://www.usb.org/logo-license
https://compliance.usb.org/index.asp?UpdateFile=Cables%20and%20Connectors&Format=Standard#147

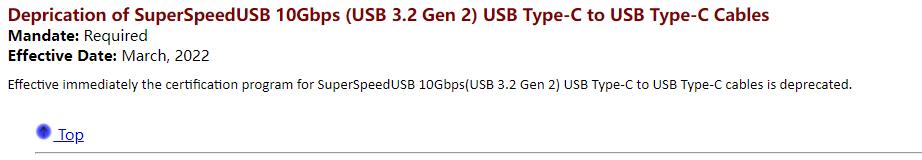

3. Deprecation of SuperSpeed USB 10Gbps (USB 3.2 Gen 2) USB Type-C to USB Type-C Cables
USB-IF不再接受USB 10Gbps (USB 3.2 Gen 2) USB-C to USB -C線纜的認證
生效日期:2022 3
https://compliance.usb.org/index.asp?UpdateFile=Cables%20and%20Connectors&Format=Standard#144

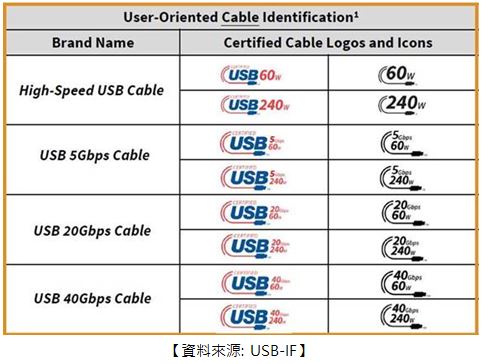

USB-IF協會目前允許認證的USB-C to USB-C Cable為如下規格:

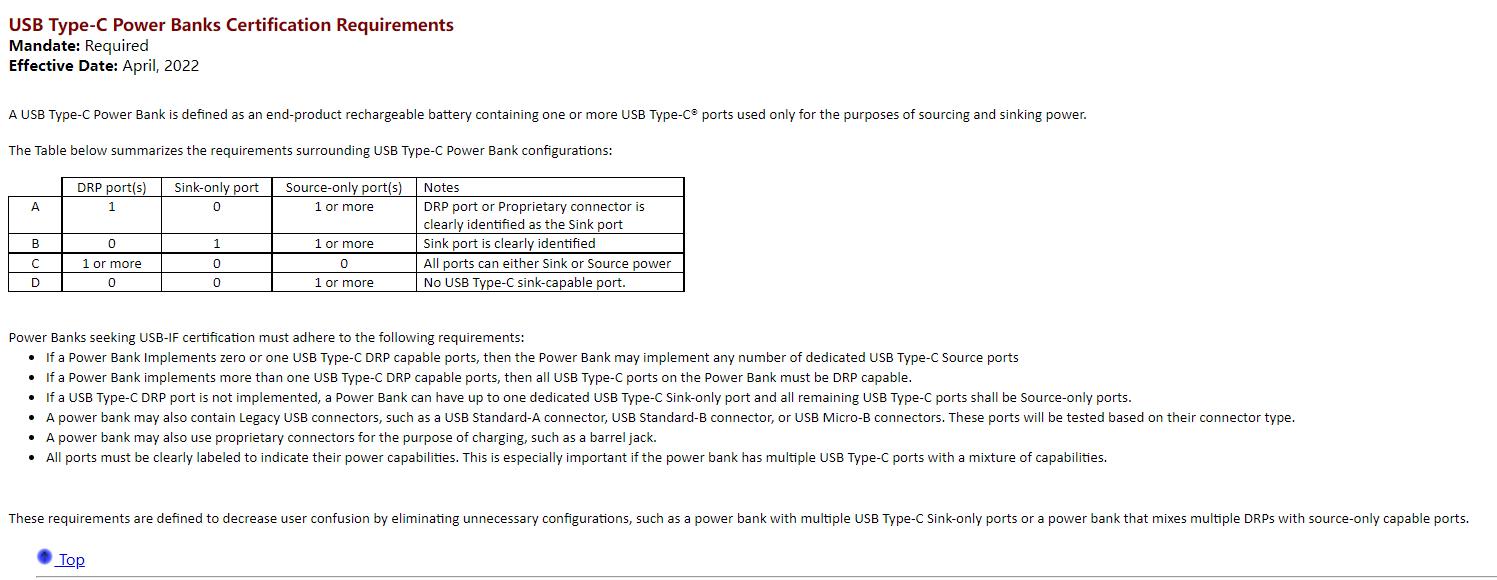

4. USB Type-C Power Banks Certification Requirements
USB Type-C移動電源認證要求
生效日期:2022 4

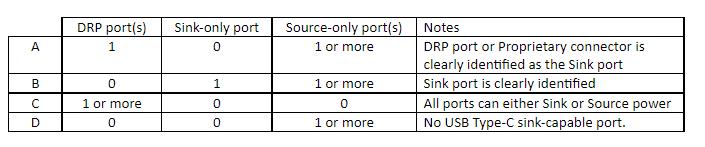

USB Type-C 移動電源定義為包含一個或多個可充電USB Type-C埠的成品,僅用於獲取和吸收電源的目的。為了通過消除不必要的配置來減少使用者的混淆,下表總結了有關 USB Type-C移動電源配置的要求:

欲取證USB-IF 的移動電源必須遵守以下要求:
▲ 如果移動電源具有零個或一個支援 USB Type-C DRP的埠,則移動電源可以具有任意數量的專用 USB Type-C 源埠。
▲ 如果移動電源具有多個支持 USB Type-C DRP的埠,則移動電源上的所有USB Type-C 埠都必須支持 DRP。
▲ 如果未有USB Type-C DRP 埠,則移動電源最多可以有一個專用 USB Type-C Sink-only 埠,所有剩餘的 USB Type-C 埠應為 Source-only 埠。
▲ 移動電源也可能包含傳統 USB 連接器,例如 USB 標準A型、USB 標準B型或 USB Micro-B 連接器。這些埠將根據其連接器類型進行測試。
▲ 移動電源也可以使用專用連接器進行充電,例如筒形插孔。
▲ 所有埠都必須清楚地標明其電源能力。尤其是在移動電源具有多個多種功能的 USB Type-C 埠的情況下。
https://compliance.usb.org/index.asp?UpdateFile=USBC&Format=Standard#148

5. Testing Flip-Ability of USB Type-C Products
USB Type-C 產品翻轉能力(方向) 測試說明
生效日期:2017 6 ; 補充更新日期:2022年 3 月
以下測試規範要求在所有方向進行測試:
▲ USB Type-C功能測試規範
▲ USB 2.0、USB 3.2 和 USB4 電氣一致性測試規範
https://compliance.usb.org/index.asp?UpdateFile=USBC&Format=Standard#114

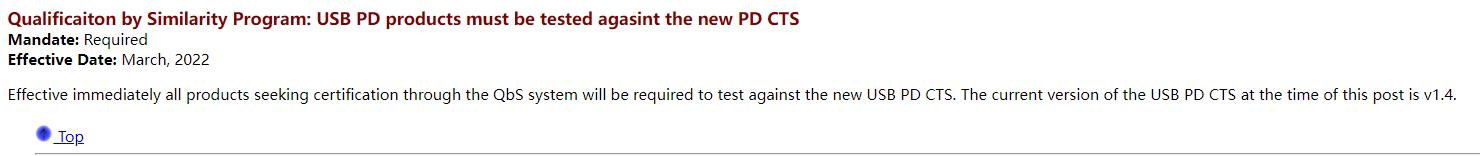

6. Qualification by Similarity Program: USB PD products must be tested against the new PD CTS
相似性延伸認證:USB PD產品必須基於新的PD CTS進行測試
生效日期:2022 3
https://compliance.usb.org/index.asp?UpdateFile=Policies&Format=Standard#145

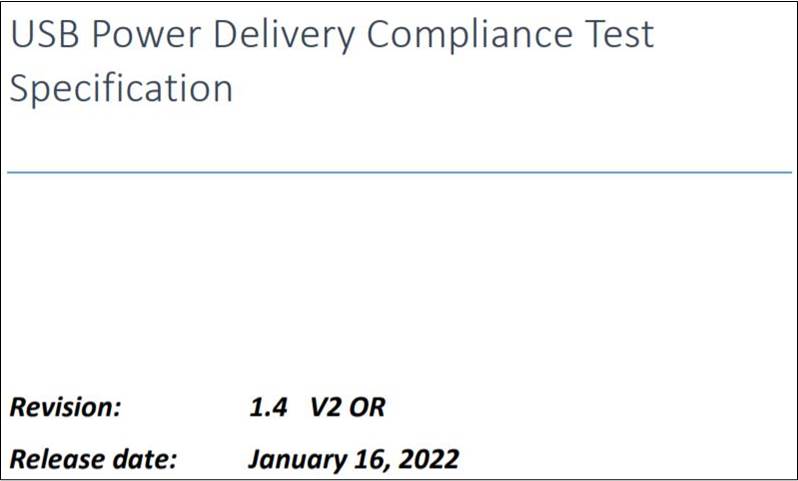

協會要求所有通過QbS申請延伸認證的產品都需要基於新的USB PD CTS進行測試。USB PD CTS 的當前版本是 v1.4。請至協會官網下載:https://www.usb.org/document-library/usb-power-delivery-compliance-test-specification-0

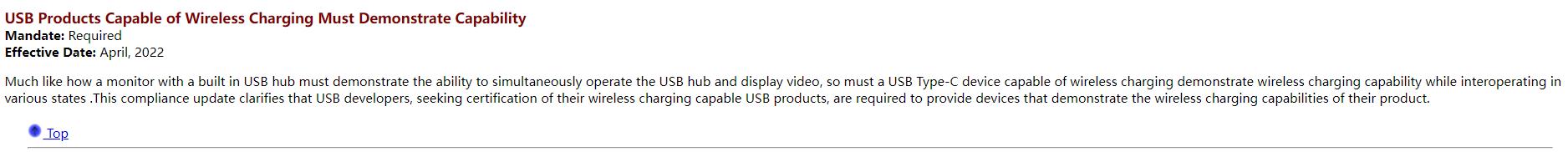

7. USB Products Capable of Wireless Charging Must Demonstrate Capability
具備無線充電功能的USB產品所必須具備的能力要求
生效日期:2022 4
如同帶有內置USB集線器的顯示器必須展示同時操作USB集線器和顯示視頻的能力一樣,能夠進行無線充電的 USB Type-C設備也必須展示無線充電能力,同時在各種狀態下進行交互操作。此合規性更新,闡明了USB開發人員在尋求對其支援無線充電的USB產品進行認證時,需要提供能夠展示其產品無線充電功能的設備。
https://compliance.usb.org/index.asp?UpdateFile=Interoperability&Format=Standard#150
