USB協會於2021/12/14正式開放240W(EPR) Cable的認證,百佳泰已經具備協會所要求的測試環境和測試治具成為首波可執行認證的測試實驗室。百佳泰一直以領先業界的測試量測技術及說明客戶改善能力為自我要求,期望能成為廣大廠商在設計開發、制程管控及取得認證上最堅強的長期合作夥伴。

240W EPR logo使用介紹

USB協會現已完善並公佈線纜的240W(EPR) Logo,可供取證的USB Type-C®線纜和連接器使用。各大廠商可以在協會官網參閱240W(EPR) Logo。

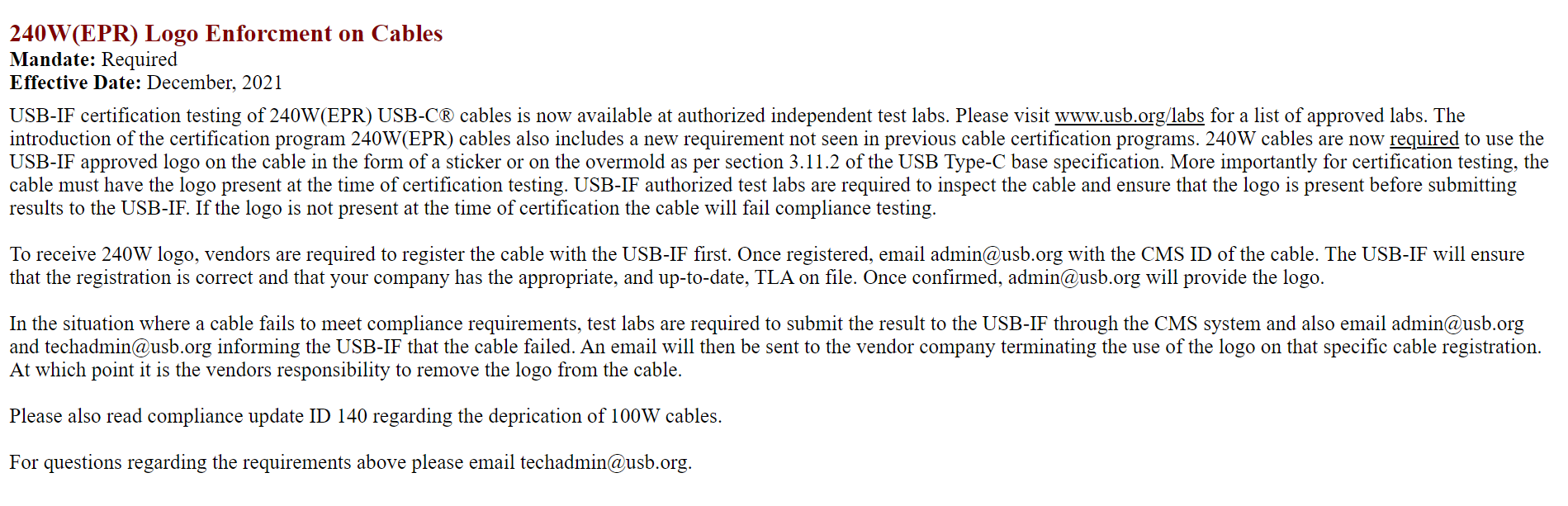

240W(EPR) 線纜認證計畫的引入還包括以前線纜認證計畫中沒有的新要求。根據 USB Type-C 基本規範的第 3.11.2 節,現在需要 240W 線纜以貼紙或overmold包覆成型的形式線纜上使用 USB-IF 批准的Logo。更重要的是,240W(EPR)線纜必須在送認證測試時帶有Logo。在提交之前,USB-IF協會要求授權測試實驗室須檢查線纜並確保認證品使用240W(EPR) Logo。如果在認證時沒有使用240W(EPR) Logo,線纜將無法通過一致性測試。

官網註冊更新

要獲得 240W(EPR) Logo,廠商需要登陸帳號在USB-IF官網進行註冊。當您註冊了Cable產品之後,選擇測試實驗室 (如: 百佳泰 Allion Labs, Inc.),會有一組CMS ID號碼出現。

USB-IF 在確認註冊資訊正確,並且您的公司有適當的、最新的已跟USB協會簽署過TLA (Trademark License Agreement)存檔之後,協會admin@usb.org 將提供240W(EPR) Logo。

註冊時請確認清楚並區分 240W 線纜和 60W 線纜. 240W(EPR) 線纜註冊將在註冊表欄位中設置為 50V。240W 線纜的測試與以前的規範幾乎一致。 主要更新如下:

(1) 唯一的更新包含在 Power Delivery CTS 中,其中檢查線纜的 E-marker 以確保設置適當的欄位以宣告支持 EPR。 如果未宣告支持EPR,則被視為 60W 線纜

(2) 240W線纜的另一個要求是Vbus的兩端必需有10nF bypass capacitor (最小需支持到63V)來承受最大 50.9V的電壓

此要求會在協會網頁註冊的以下欄位進行勾選:

如果待測線纜未通過一致性測試,測試實驗室需要通過 CMS 系統將結果提交給 USB-IF,並發送電子郵件給協會通知 USB-IF線纜測試失敗。 然後 USB-IF 將向註冊廠商發送一封電子郵件,聲明他們不能再在該產品上使用240W(EPR) Logo。此時,廠商有責任從線纜上移除Logo。

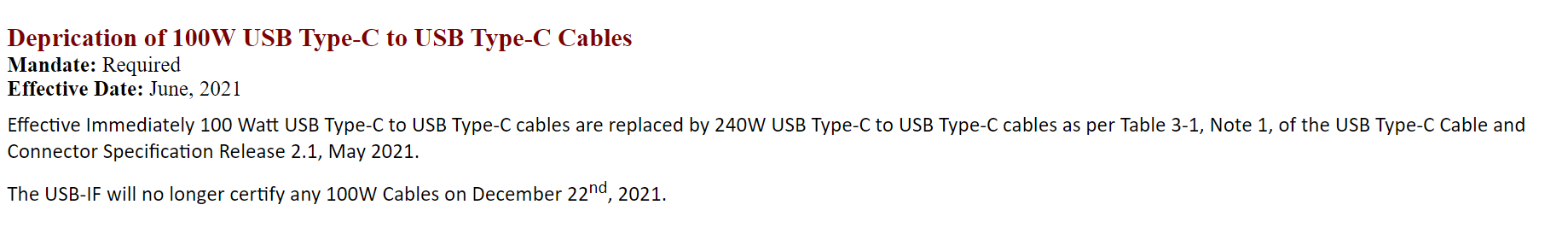

提醒廣大廠商留意,依照USB-IF Compliance Updates所公告的消息,協會目前已經在USB Type-C® Cable and Connector Specification Revision 2.1第 3 章表格3-1中明確定義以240W的C to C Cable規格(48V,5A)取代100W的C to C Cable(20V,5A),並且將在2021/12/22開始停止認證所有100W的C to C Cable(20V,5A). 因此,USB-C to USB-C 線纜只有 2 種形式,60W 或 240W,就功率而言,沒有其他類型的 USB-C線纜。

USB最新認證與技術消息 敬請鎖定百佳泰

百佳泰(Allion Labs, Inc.)通過USB-IF協會授權,現已成為首波可以執行240W USB-C線纜認證測試實驗室。皆可提供全面的USB4 Gen3、USB4 Gen2、USB3.2 Gen2、USB3.2 Gen1、USB2.0、USB Type-C®、標準USB的認證測試服務。我們投入豐富資源所建立的測試環境,提供顧客一個方便、高效率、低成本的選擇方案,並確保其產品能夠充分的被加以整合。多年的測試經驗,使百佳泰成為 USB-IF的忠實合作夥伴,並被正式授權認可提供USB-IF的認證測試服務與設計製造獨步全球的USB4 Golden Plug等多款治具。廠商若有任何需求,歡迎聯絡service@allion.com

備註:根據Cabcon Compliance Spec,USB Type-C® plugs的認證不會在連接器級別上針對USB4進行高頻測試,該規範僅定義了A-8群組中USB Type-C receptacles母座對USB4的高頻測試。這意味著:

  • USB-IF不會認證USB4速率的USB Type-C Plug(公頭)
  • Full-Featured USB-C Cable (USB4)的認證必須使用經USB 3.2已取證的USB Type-C Plug(公頭)
  • USB-IF不允許未經認證的連接器使用在USB4的USB Type-C Cables上

Type-C協會規範下載連結

Spec V2.1設計規範

CTS V2.1b測試規範
