PCIe® 自動化量測系統(APMS)
百佳泰提供業界首創的PCIe自動化量測系統 (Allion PCIe Multiport System,APMS),可大幅加速PCIe量測時間並縮短週期,提升了測量設備的生產力和周轉率。
諮詢AI與高速運算時代來臨,系統對於高速資料傳輸的需求不斷上升,PCIe®支援高速的特性,早已被伺服器生態系統中廣泛使用, 除了原本的CEM Slot之外,更演化出OCP NIC 3.0 及EDSFF E1/E3等Slot來連接高速產品,如運算加速卡、高速網路卡及高速儲存裝置等設備。因此,享受高速傳輸的同時也帶來訊號完整性的問題,PCIe電氣訊號量測成為不可忽略的重要項目。
想到要執行量測PCIe電氣訊號量測就頭痛? 軟硬體全配好,測試沒煩惱
然而要完全驗證所有的PCIe訊號眼圖是一件非常耗時的工程,舉例來說:一台8個PCIe 5.0 slot (x16)的AI伺服器,需要量測的眼圖多達4608個,需9-10天的時間才能完成。因此業界多採用部分量測的方式來縮短驗證時間,卻也使得量測的覆蓋比例僅有約15~25%,衍生無法檢測出設計不良通道的風險,進而影響資料傳輸效能降低、降速,嚴重者甚至導致GPU加速卡連接失敗或系統重啟的可能性升高。
在測試業界擁有豐富測試經驗及多項AI解決方案的百佳泰決定開發PCIe®自動化量測系統(APMS),針對為此所苦的客戶提供一個有效的解決方案,協助提升測試整體效能並縮短測試週期。

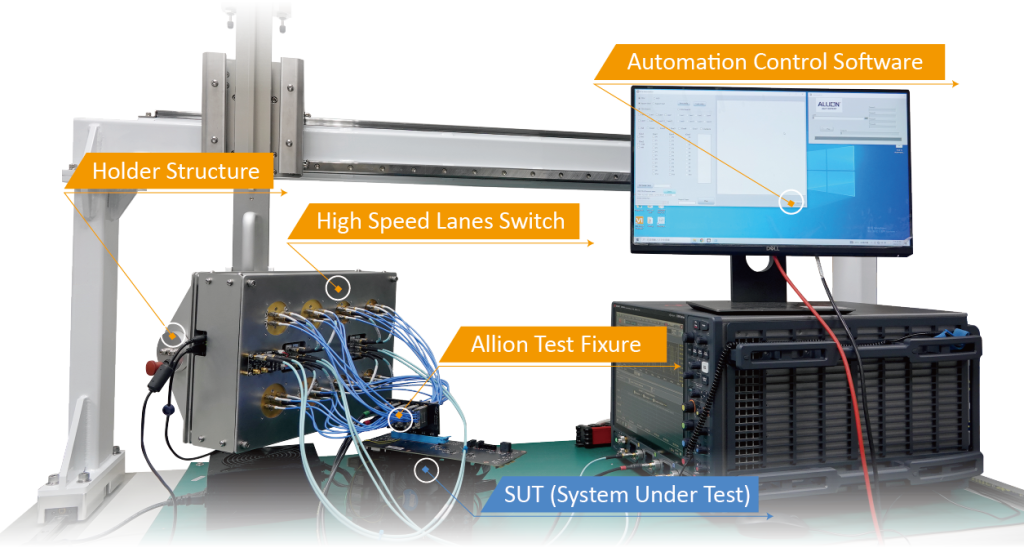

APMS包含Switch box、測試治具、Holder structure及軟體操控平台。除此之外,再搭配百佳泰專業的PCIe驗證服務及技術諮詢,讓您的測試變得好輕鬆。
1) High Speed Lanes Switch
・Support 8 lanes switching
・40GHz bandwidth
⇒ Support PCIe 6.0
・Total loss budget is calculated
⇒ S4P file will be provided to match with spec
![](https://www.allion.com.tw/wp-content/uploads/2024/03/改版_Switch-Box.png)

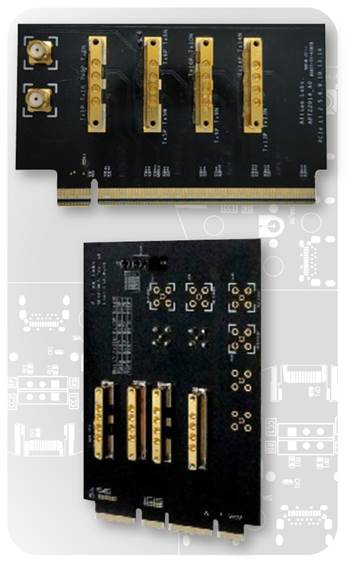

2) Allion Test Fixture
OCP NIC3.0 PCIe CLB5.0 Test Fixture
◆ Major 8 lanes are designed on a single board
– CEM CLB
» Board A: L0,3,4,7,8,11,12,15
» Board B: L1,2,5,6,9,10,13,14
◆ Same characteristic on CEM and OCP CLB5.0
– No calibration needed when switch CLB from board A to board B
– No calibration needed when switch CLB from CEM to OCP
此款治具也可單獨購買喔!更多治具細節:OCP NIC3.0 PCIe CLB5.0 Test Fixture

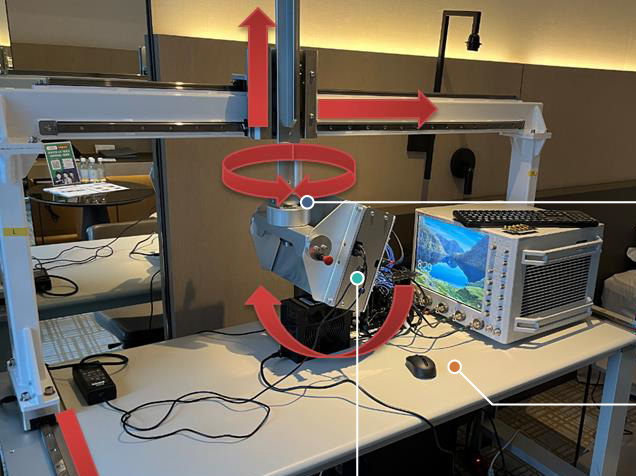

3) Holder Structure
Support 5 axis moving and rotation
⇒ X/Y/Z moving
⇒ Vertical rotation: 180 degrees
⇒ Horizontal rotation: 360 degrees
4) Automation Control Software
Tx部分開放Generation, Lane and preset mode選項,並可儲存成設定檔,之後專案複測時能快速Load設定檔進行測試。而Sigtest則是以多執行線程方式來節省分析時間並自動選擇設定檔而實現自動化分析。Rx部分則提供multi-lane選項,可依規格進行相對應的選擇執行測試。
點進影片看更多操作細節
用過就回不去!APMS好處一次看
高效省時
加速測試運轉的時程並提升專案進度,可以按規畫進行全面測試範圍,甚至以更短的時間與成本達成目的。
品質一致性
避免人力執行上可能發生的錯誤,維持測試品質的穩定性。
擴展設備應用
最大化高價值儀器的利用率。
PCIe Test (8 Lanes) |
HW Measurement (Gen1-5, All preset mode) |
SW Conversion |
Manual Test (Mins) | 240 | 630 |
APMS (Mins) | 50 | 170 |
Time Save | 79.17% | 73.02% |
註:
◆ 硬體量測時間效率
節省79.17%時間,生產力增加4.8倍
◆ 軟體轉換時間效能
節省73.02%時間,生產力增加3.7倍
PCIe (24 hours ) |
HW Measurement (Gen1-5, All preset mode) (Work time: 8 hours) |
SW Conversion (Off work time: 16 hours ) |
Manual Test (Lanes) | 16 | None |
APMS (Lanes) | 76.8 | 45.2 |
註:
◆ 24小時的生產力
工作時間中進行硬體測量,而軟體轉換則在非工作時間進行
軟體轉換時,不需要任何人力監控
