PCIe MCIO4i CLB6.0 Test Fixture Set

Product Summary

PCIe MCIO4i CLB6.0 Test Fixture Set

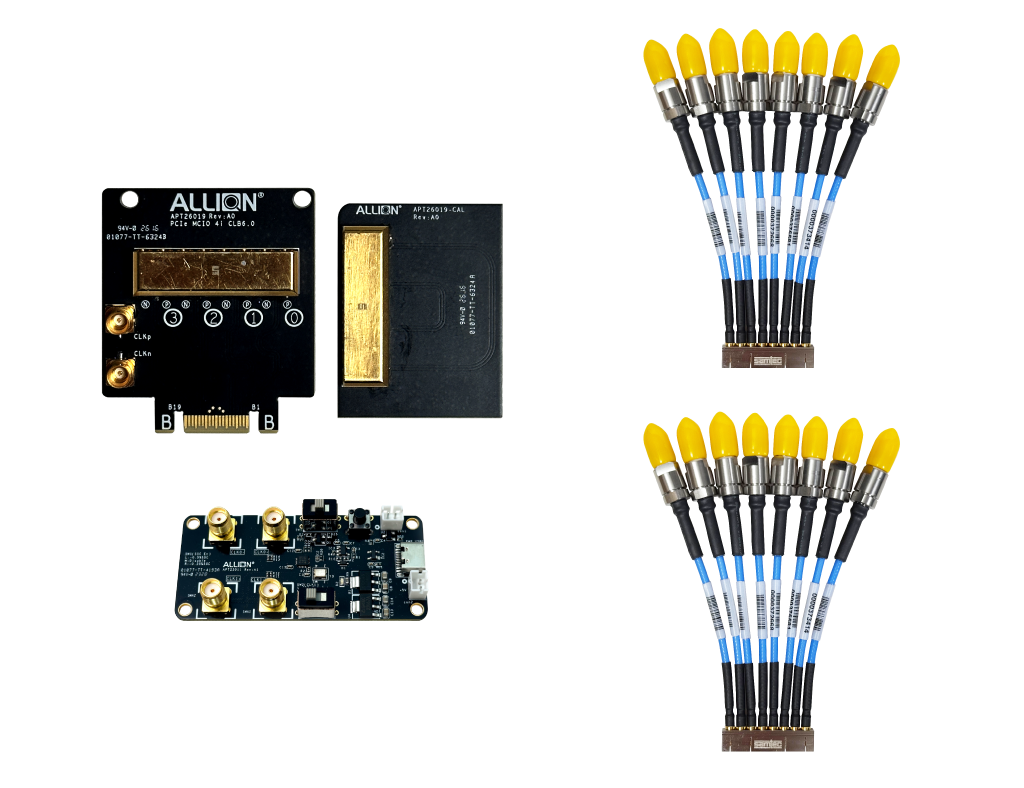

• PCIe MCIO4i CLB6.0 測試治具套組包含以下項目：

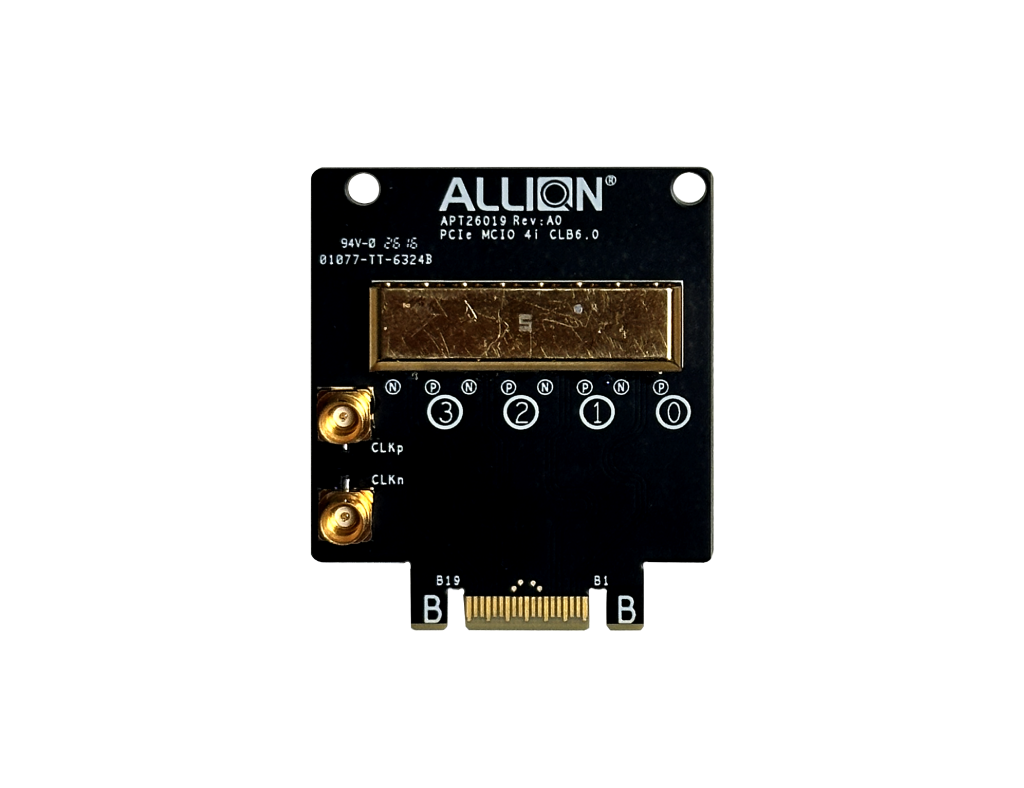

1. PCIe MCIO4i CLB6.0 Test Fixture (Model Name: APT26019)

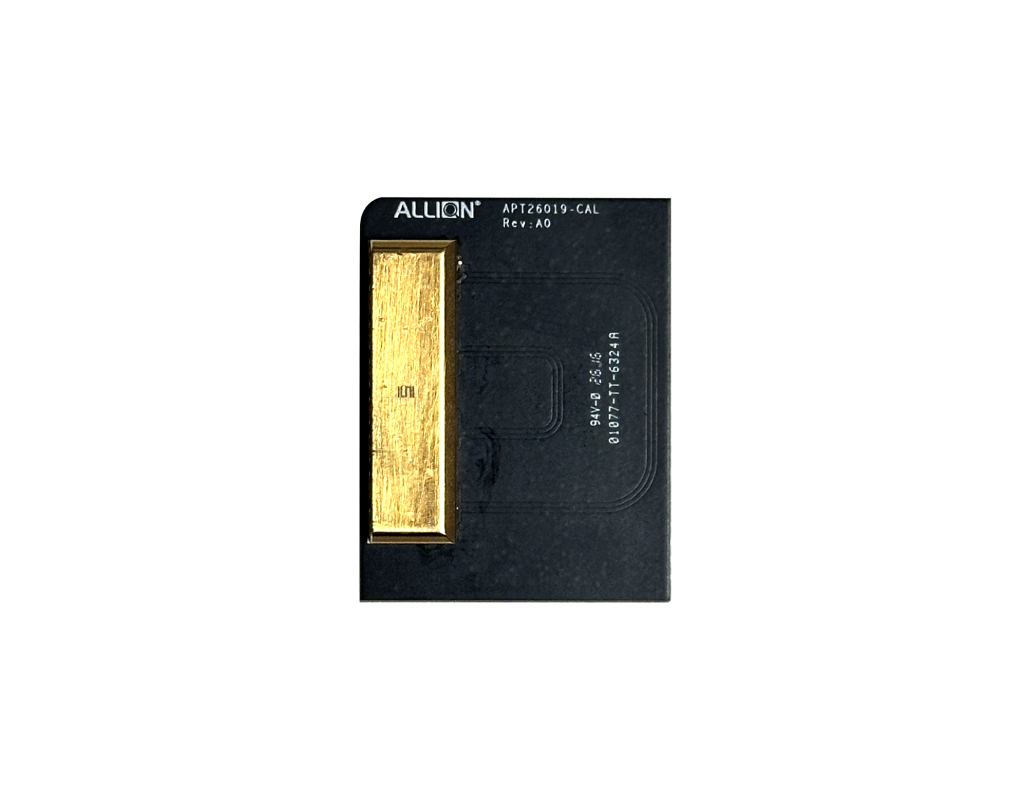

2. PCIe MCIO4i Calibration board (APT26019-CAL)
3. Allion CMTS Board (Model Name: APT23011)
4. SMPM by 8 Cable Module*2

• 交期為下單後8-10週

Application

• 適用於PCI Express Host 認證測試 for Tx/Rx (Gen1-Gen6)
• 適用於PCI Express 電氣訊號品質驗證 for Tx/Rx (Gen1-Gen6)
• 適用於伺服器、IPC、筆電、桌上型電腦或具備 PCIe MCIO4i Socket設計的系統產品

Key Feature

• 適用於 PCIe MCIO4i Gen5/ Gen6 電氣測試 for Tx & Rx
• 強化SMPM連結器設計，最高可支援40Ghz
• 具彈性的線纜配件，提升安裝便利性
• 提供兩倍校正板 (不包含連接器)

Specification

APT26019

• PCIe MCIO4i Golden Finger
• 可支援完整4 Lanes的八端口SMPM連結器，2個
• Reference Clock 的SMA連結器，2個
