PCIe MCIO8i CLB6.0 Test Fixture Set

Product Summary

PCIe MCIO8i CLB6.0 Test Fixture Set

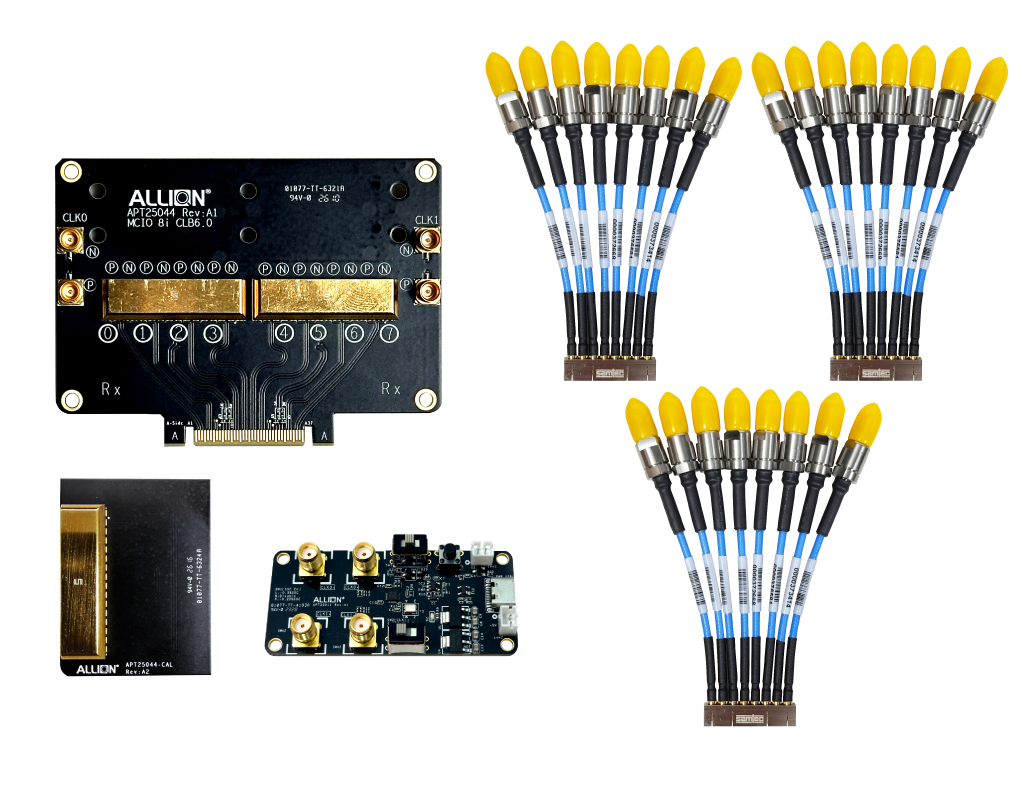

• PCIe MCIO8i CLB6.0 測試治具套組包含以下項目：

1. PCIe MCIO8i CLB6.0 Test Fixture (Model Name: APT25044)

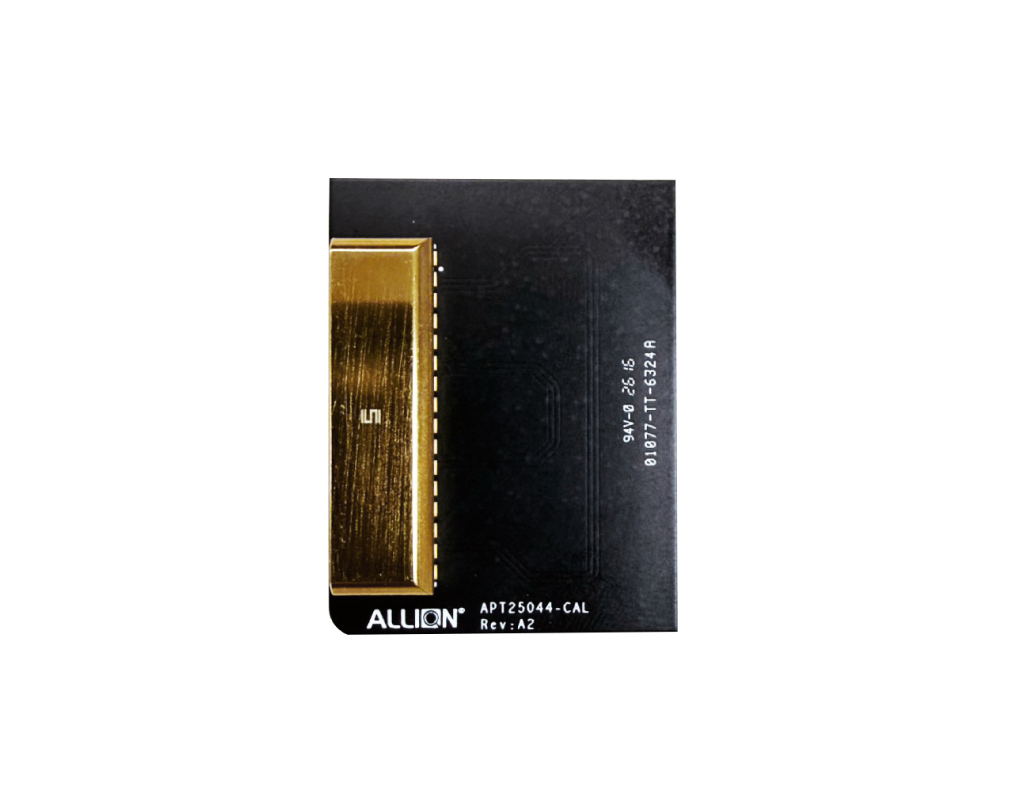

2. PCIe MCIO8i Calibration board (APT25044-CAL)
3. Allion CMTS Board (Model Name: APT23011)
4. SMPM by 8 Cable Module*3

• 交期為下單後8-10週

Application

• 適用於PCI Express Host 認證測試 for Tx/Rx (Gen1-Gen6)
• 適用於PCI Express 電氣訊號品質驗證 for Tx/Rx (Gen1-Gen6)
• 適用於伺服器、IPC、筆電、桌上型電腦或具備 PCIe MCIO8i Socket設計的系統產品

Key Feature

• 適用於 PCIe MCIO8i Gen5/ Gen6 電氣測試 for Tx & Rx
• 強化SMPM連結器設計，最高可支援40Ghz
• 具彈性的線纜配件，提升安裝便利性
• 提供兩倍校正板 (不包含連接器)

Specification

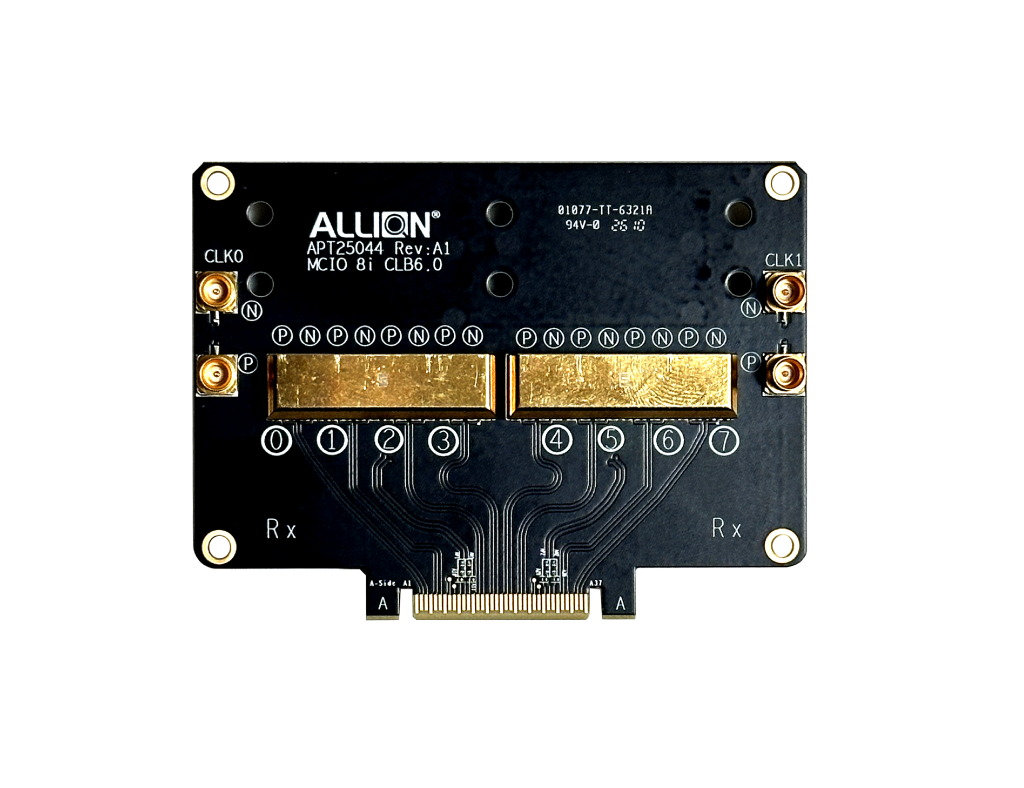

APT25044

• PCIe MCIO8i Golden Finger
• 可支援完整8 Lanes的八端口SMPM連結器，4個
• Reference Clock 1 & 2 的SMA連結器，2個
