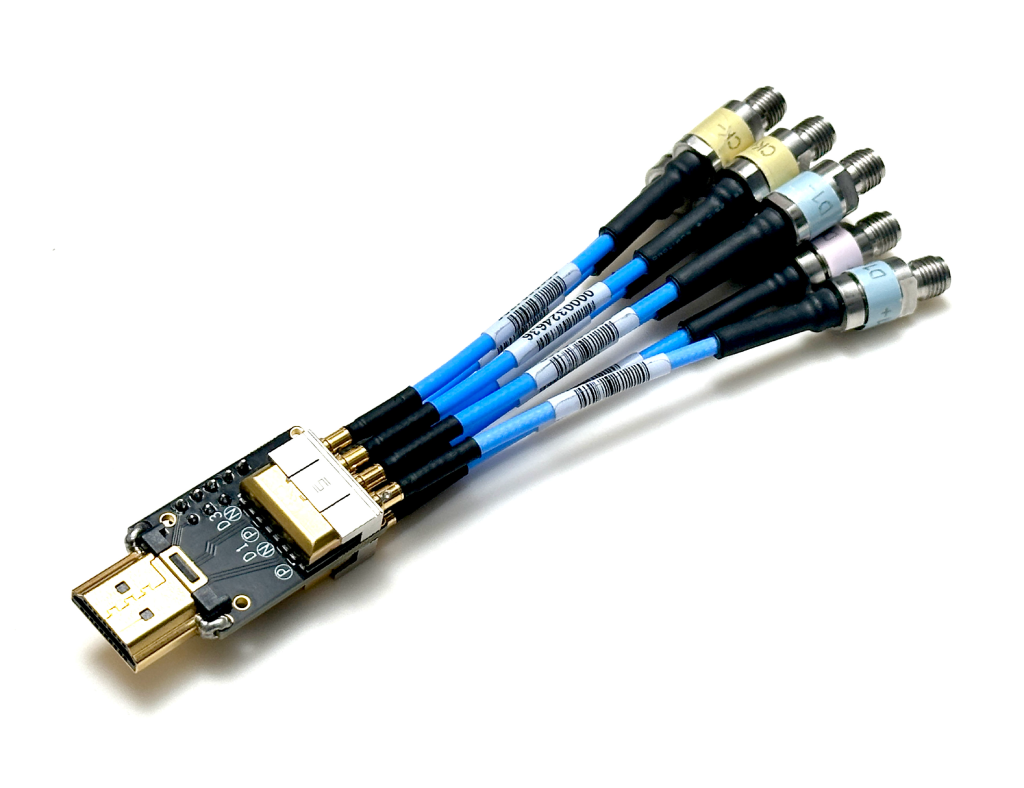

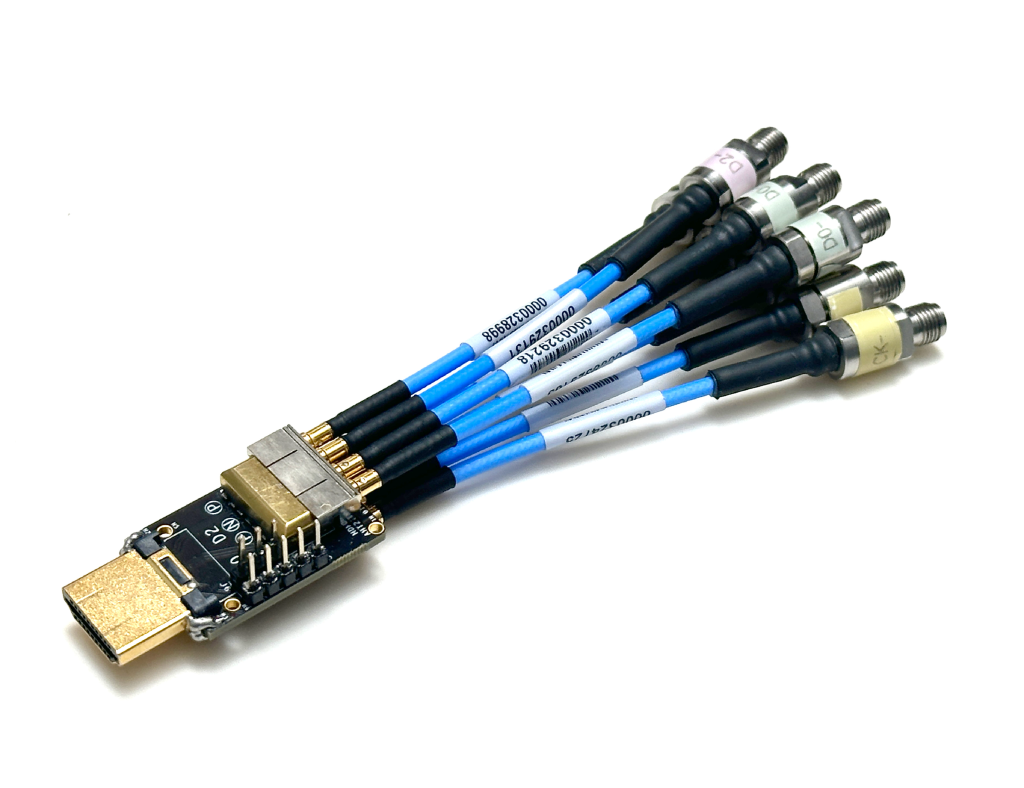

HDMI 2.1 HF Test Fixture

Product Summary

HDMI 2.1 Test Fixture

• HDMI 2.1 測試治具套組包含以下項目：

1. SMPM by 4 Cable Module*2 for D0, D1, D2 and D3
2. Low Speed Control Pin for EDID Detect

• 交期為下單後8-10週

Application

• 適用於HDMI 2.1 認證電氣測試
• 適用於HDMI 1.4b 認證電氣測試

Key Feature

• 使用堅固的短線纜，減少訊號遺失
• 減少人為因素
• 傳輸速度最高可達48Gb/s
• 線纜模組化，方便設置
• 符合 HDMI FRL / TMDS 眼圖測試規範

Specification

APT22105

• HDMI Type A Plug Connector
• SMA Connector for D0~D3，8個
• 尺寸：20mm x 40mm x 50mm
