訊號品質測試所遇到的挑戰
PCIe 訊號品質量測
●
龐大的測試工作量：
對於基於 PCIe 5.0 的 8-slot (x16) 伺服器進行 Tx 測試，需檢測多達 4,608 個眼圖，整個測試過程大約需要超過 40 工作天才能完成。
●
測試範圍受限：
業界普遍將完整測試範圍縮減 50% 至 80%，這樣的做法會顯著影響品質保證的效果，可能導致未能充分檢測到潛在問題。
●
品質保證的挑戰：
在手動測試的過程中，容易因為操作失誤而增加錯誤發生的風險，進而影響測試結果的準確性和可靠性。
●
AI/自動化解決方案需求：
為了同時提升效率和準確性，業界迫切需要 AI 和自動化技術來優化測試流程，並減少人工操作可能帶來的錯誤風險。

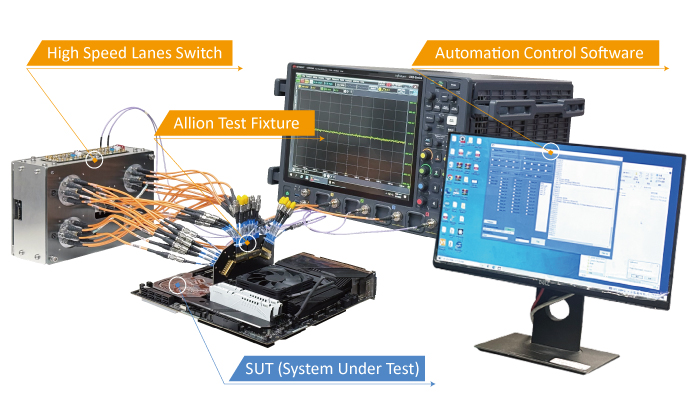

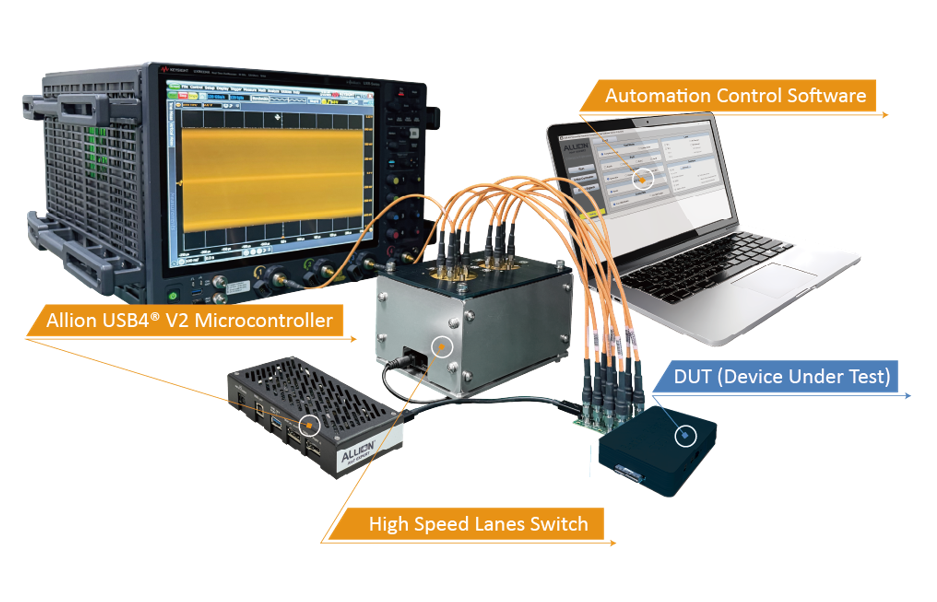

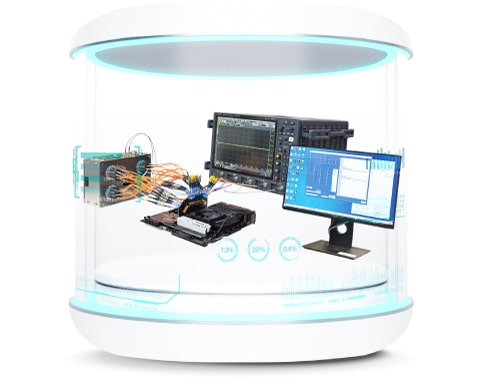

AEMS 架構與組成

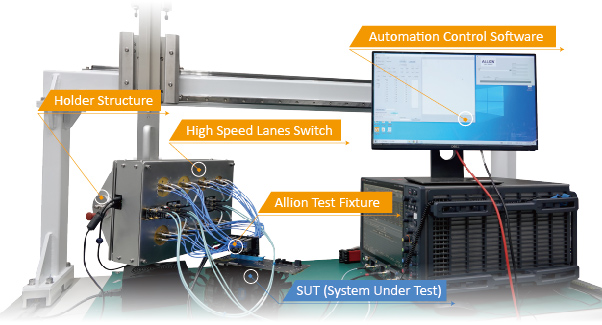

Key Component

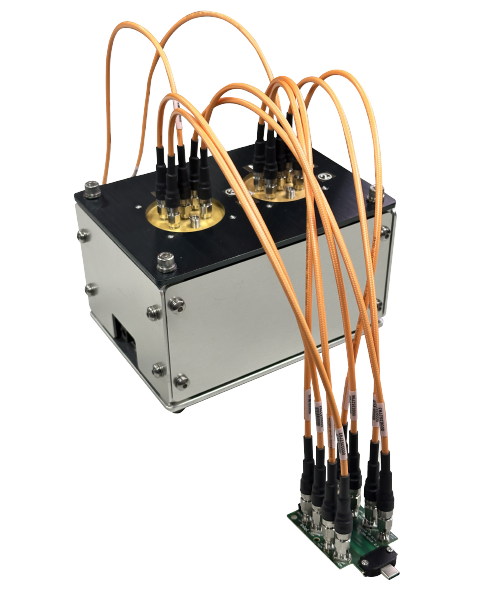

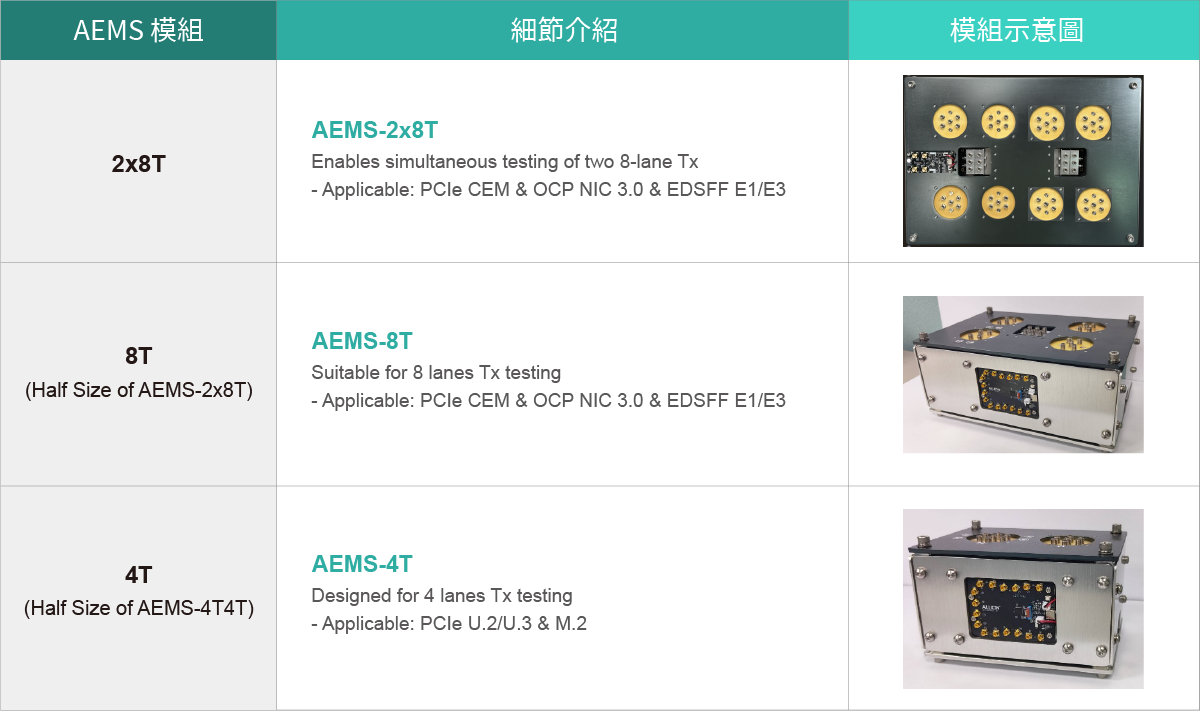

① High Speed Lanes Switch
② Allion Test Fixture
③ Holder Structure

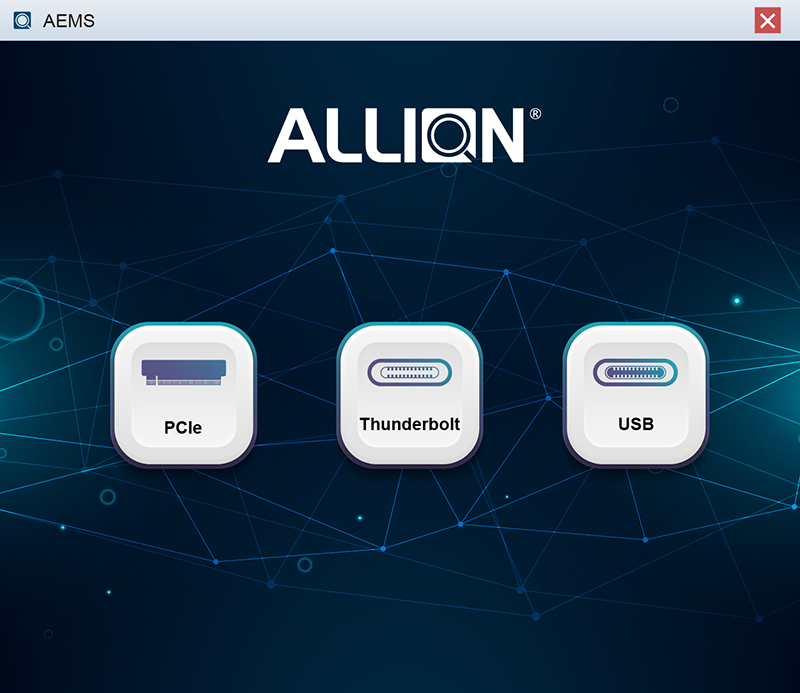

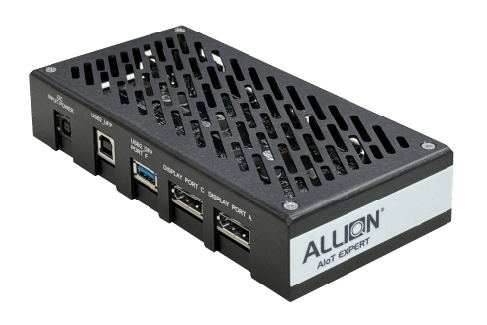

④ Automation Control Software

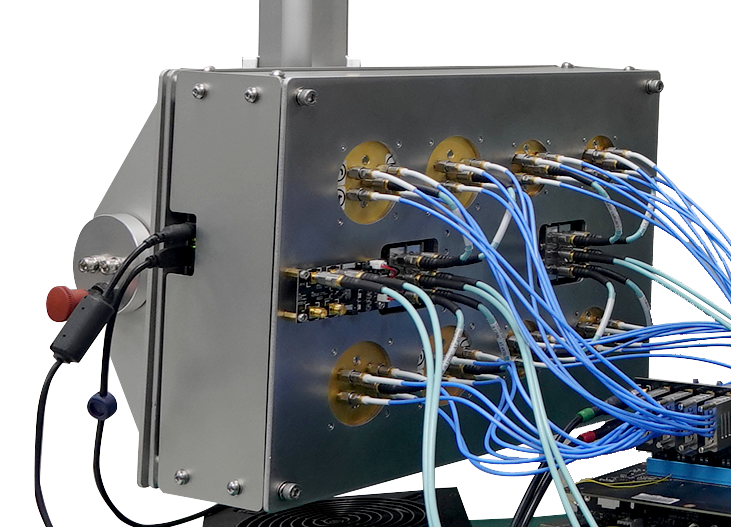

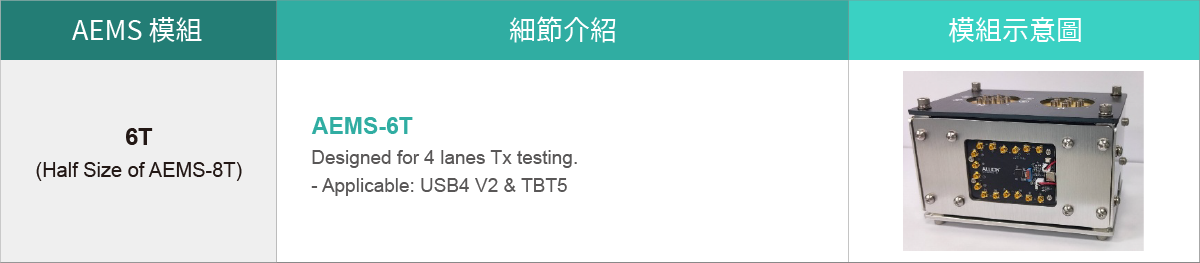

High Speed Lanes Switch
● Support up to 2×8 lanes Tx
● 40GHz bandwidth
⇒ Support PCIe 5.0/6.0
● Total loss budget is calculated
⇒ S4P file will be provided to match with spec

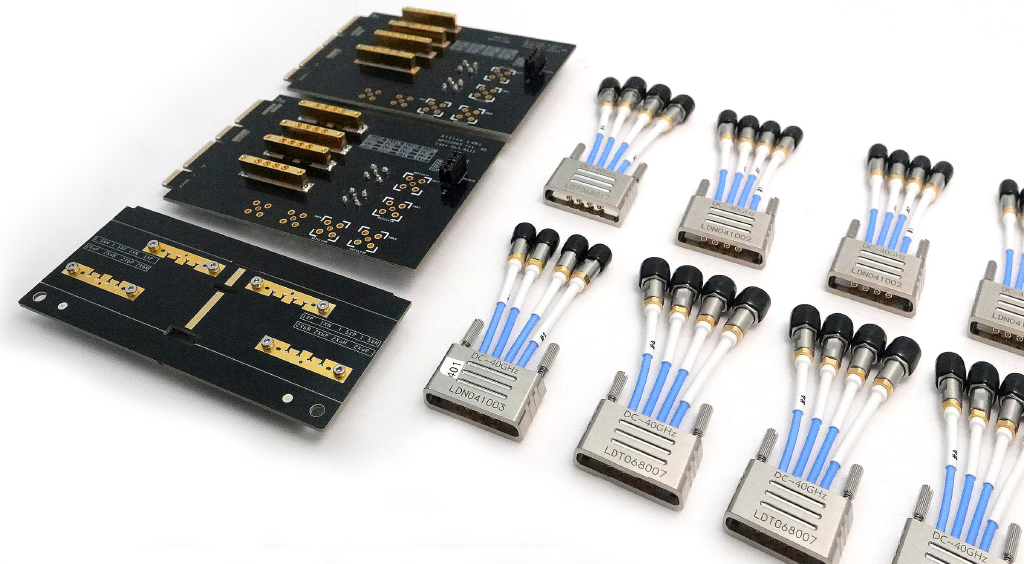

Allion PCIe Test Fixture

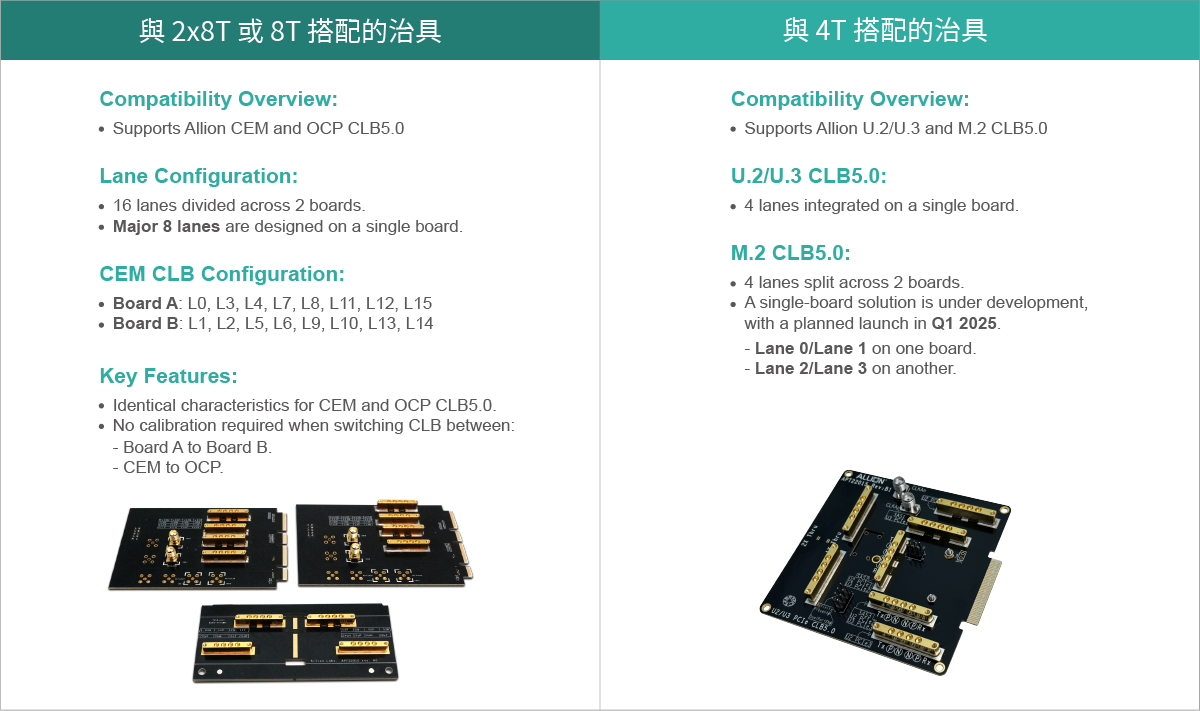

Allion PCIe Test Fixture supports the following form factors:
● CEM
● OCP NIC 3.0
● EDSFF E1/E3
● U.2/U.3
● M.2
更多治具細節

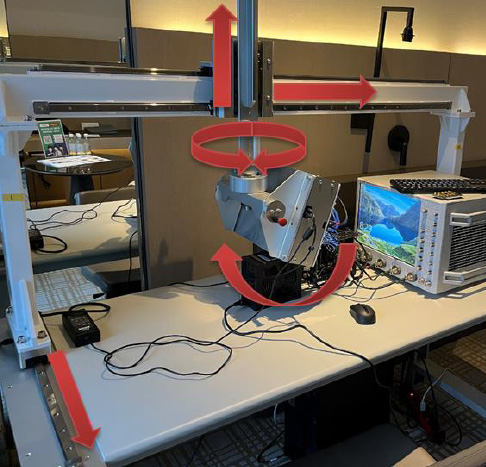

Holder Structure
● Support 5 axis moving and rotation
⇒ X/Y/Z moving
⇒ Vertical rotation: 180 degrees
⇒ Horizontal rotation: 360 degrees

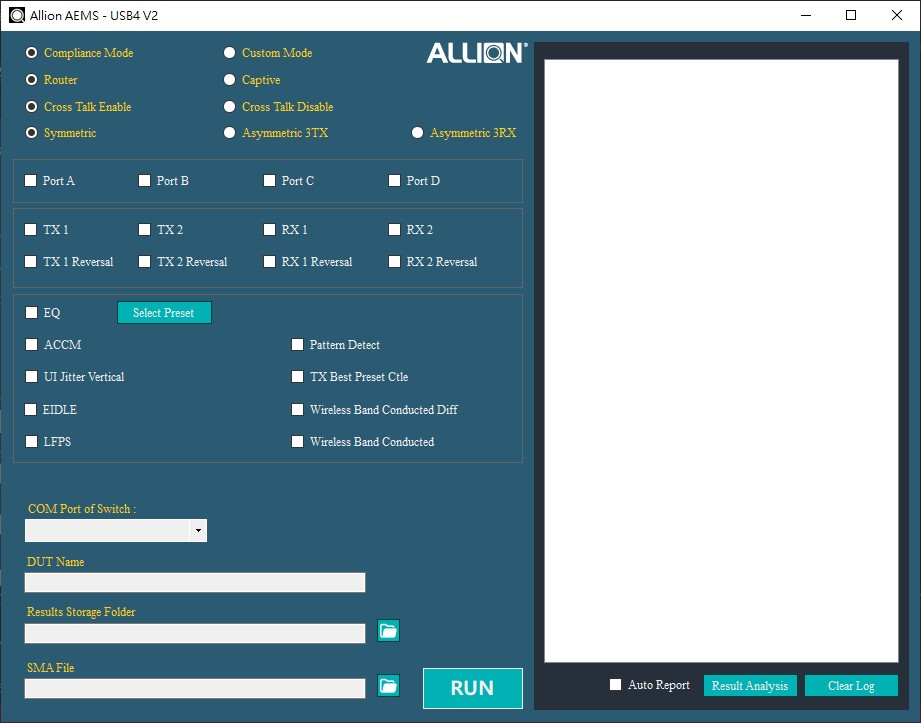

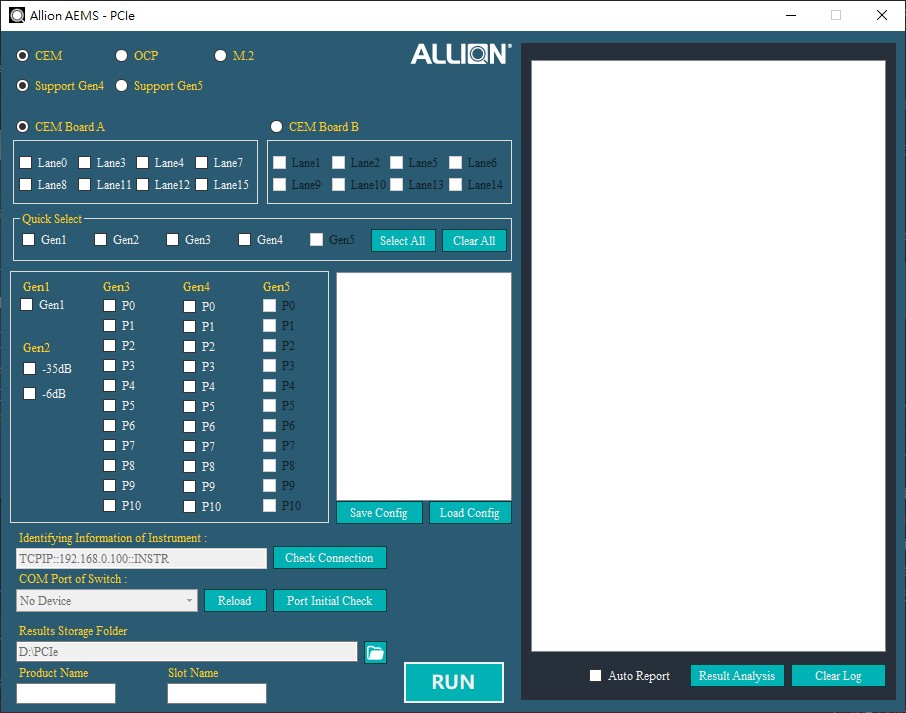

自動化控制軟體的三大特點
支援不同世代的測試，能夠自動切換配置
可輕鬆選擇測試項目並調整參數，以滿足客製化驗證需求
支援多執行緒運行，加速分析並自動產出測試報告
●
自動化切換Lane：
透過控制 High Speed Lanes Switch 自動切換 Lane
●
自動化Test Pattern切換：
控制 CMTS 自動切換Test Pattern
●
儀器設定與資料擷取：
控制測試儀器載入設定檔並自動擷取或儲存波形
●
靈活配置選項：
可根據規格的世代、Lane 以及 Preset mode 進行多種配置選擇
●
能夠同步或獨立執行：
轉換軟體可同時或獨立進行
●
無需人力執行：
轉換軟體可以在沒有人的情況下執行

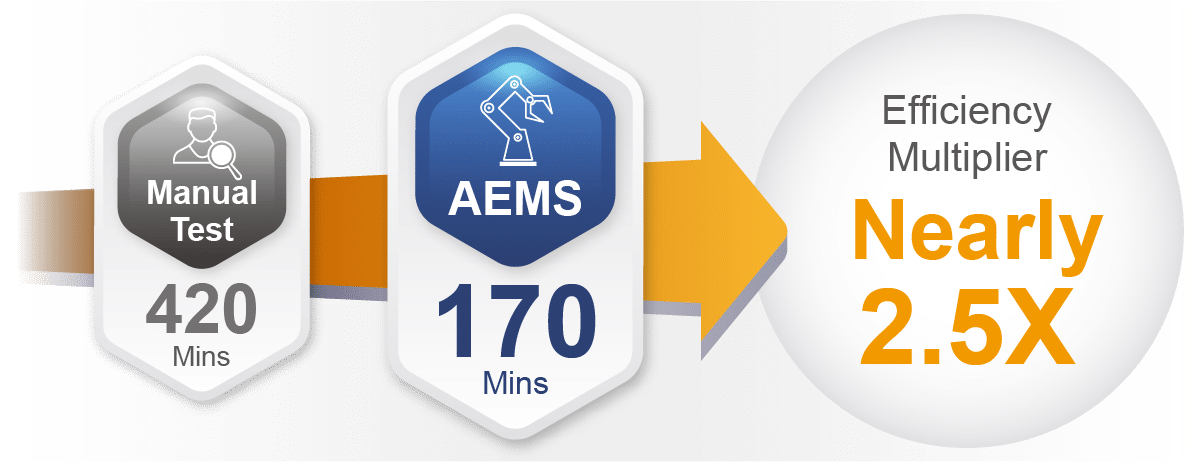

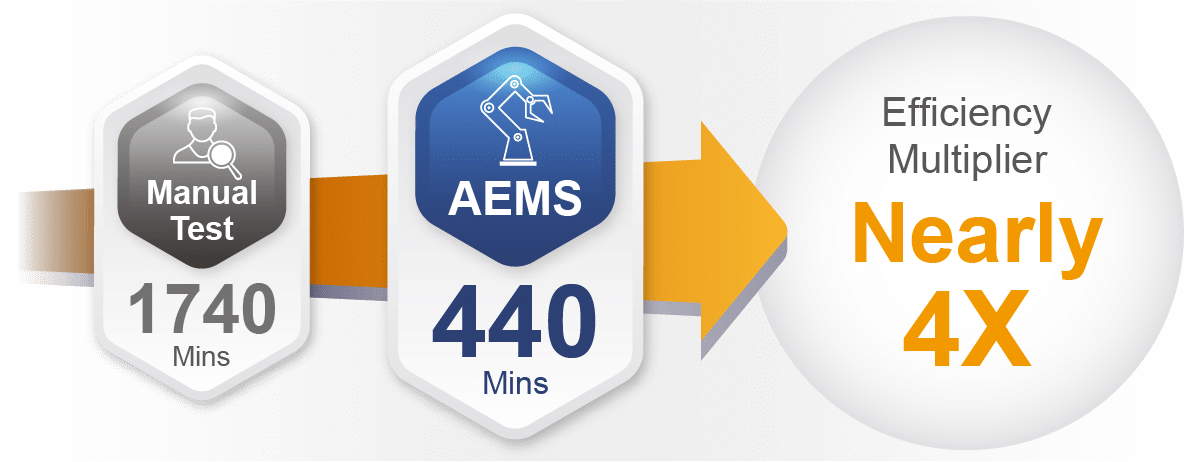

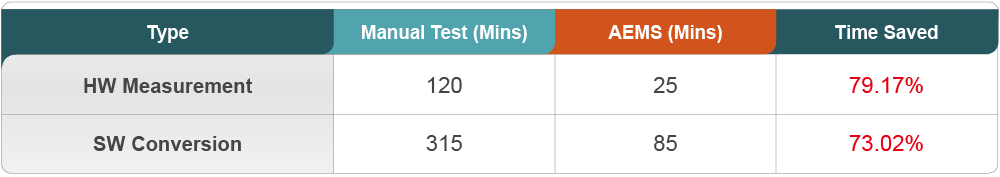

AEMS 如何助你提升測試效能？ 關鍵優勢一次看！
AEMS 助力 PCIe 測試，高效提升效率！
PCIe 5.0 CEM/OCP NIC 3.0 Tx 量測結果
● PCIe 5.0 Test (CEM or OCP NIC 3.0/16 Lanes)
⇒ Tx量測 (Gen1-5, All Preset Mode)
