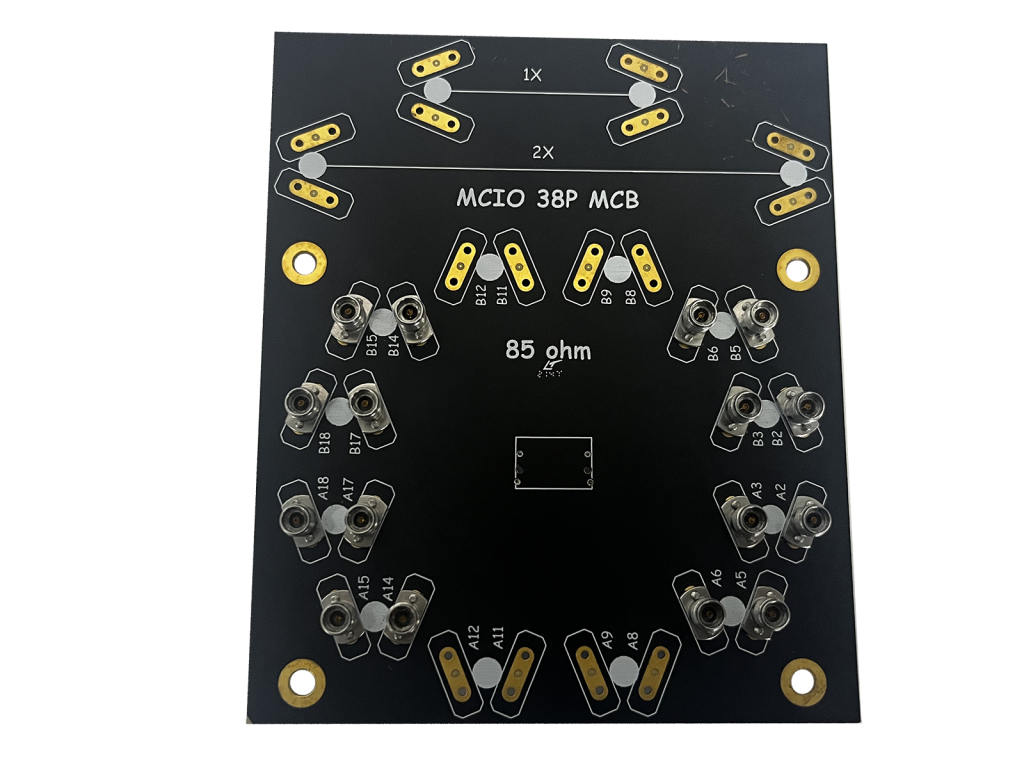

MCIO x4 SI Test Fixture Board, 87ohm, SMA 2.92mm conn

治具編號:MCIO-4i-HMSITFB

產品介紹

MCIO 4i MCB Test Fixture

交期為下單後4-6週

應用範圍

  1. SAS4
  2. SAS3
  3. PCIe5
  4. PCIe4

主要特性

  1. 符合 SFF-TA-1016 標準
  2. Low Profile
  3. 具備向下相容性,可支援 12Gb/s、6Gb/s SAS以及 16Gb/s PCIe

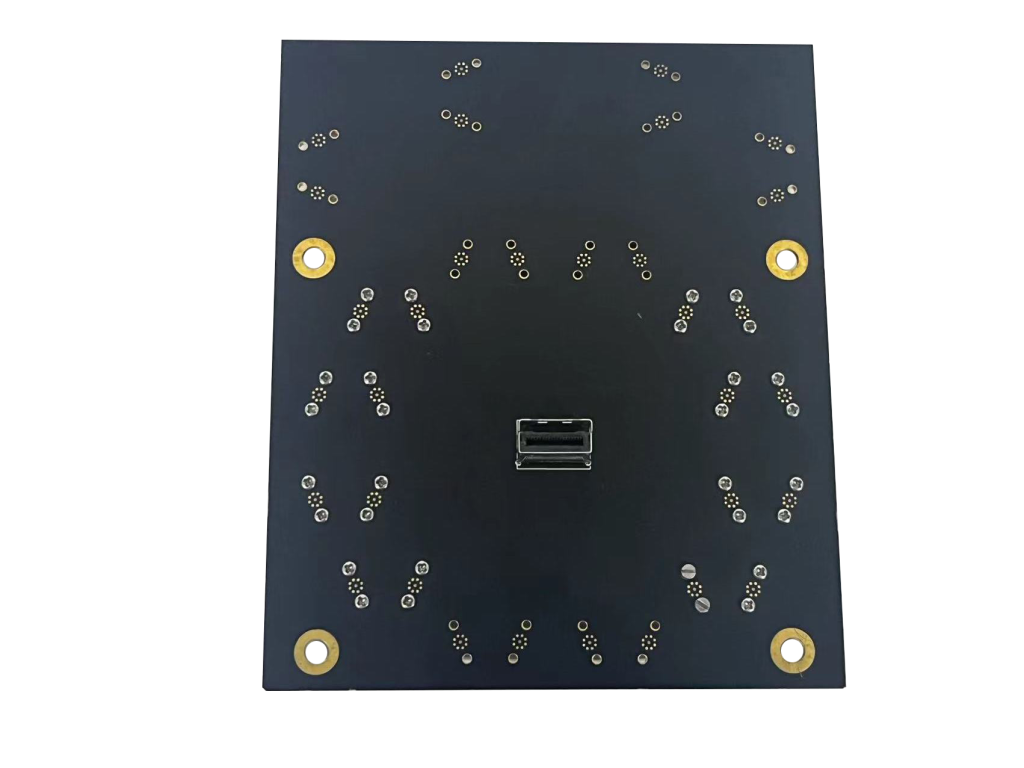

  4. MCIO連接器位於RF連接器的另一側
  5. RF 連接器:2.92mm K-Type
  6. De-embedding Line designed on board

產品規格

  1. 符合 SFF-TA-1016 標準
  2. 連接器:垂直
  3. 傳輸速度最高可達32Gbps/PCIe5
  4. RF連接器:2.92mm K-Type, 50 ohm
  5. Connector Input/Output Layout TX0 ~ TX3, RX0 ~ RX3
  6. De-embedding Line: 2X Thru x1, 1X Thru x1. Designed on board.
