PCIe CEM x8 CLB6.0 Test Fixture For Lane 0/3/4/7/8/11/12/15

Product Summary

PCIe CEM x8 CLB6.0 Test Fixture

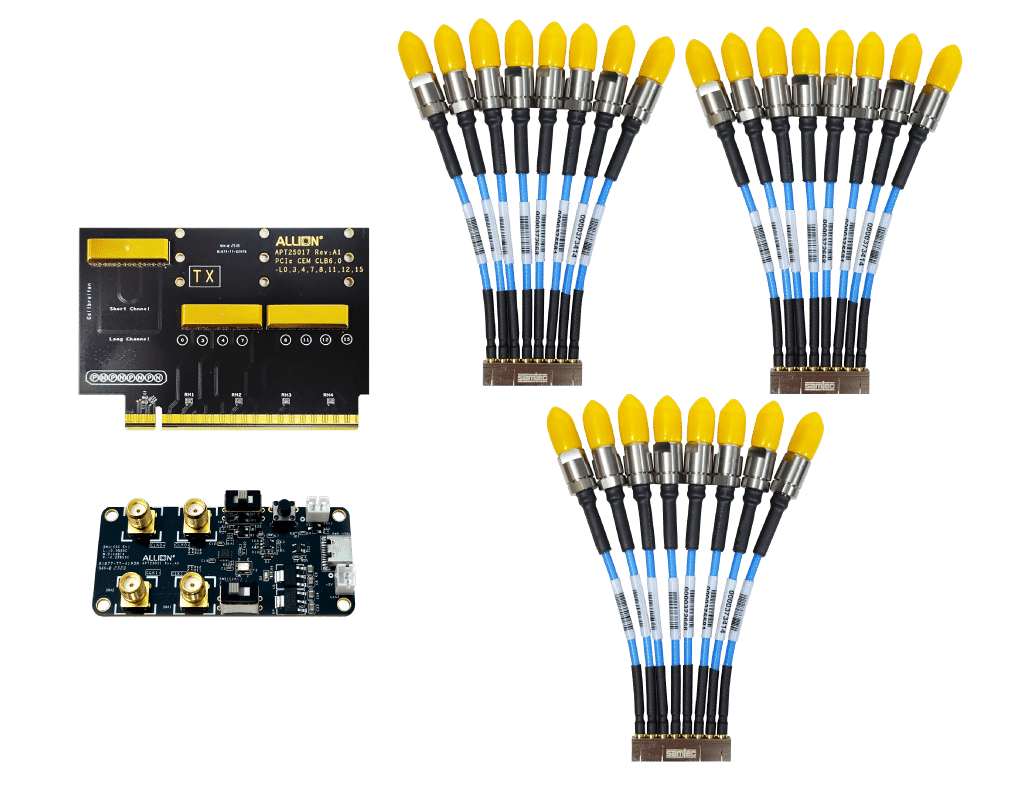

• PCIe CEMx8 CLB6.0 測試治具套組包含以下項目：

1. PCIe CEM Slot by 8 Test Fixture (Model Name: APT25017)
2. Allion CMTS Board (Model Name: APT23011)
3. SMPM by 8 Cable Module*3 (2 for Tx, 1 for Rx)

• 交期為下單後8-10週

Application

• 適用於PCI Express Host 認證測試 for Tx/Rx (Gen1-Gen6)
• 適用於PCI Express 電氣訊號品質驗證 for Tx/Rx (Gen1-Gen6)
• 適用於伺服器、IPC、筆電、桌上型電腦或具備PCIe CEM x16 插槽設計的系統產品

Key Feature

• 適用於 PCIe CEM Slot by 8 認證電氣測試 for Tx/Rx
• 強化SMPM連接器結構 (共8組)，以及具彈性的線纜配件
• SMPM連接器和線纜配件，可支援至40GHz
• 提供兩倍校正板 (不包含連接器)

Specification

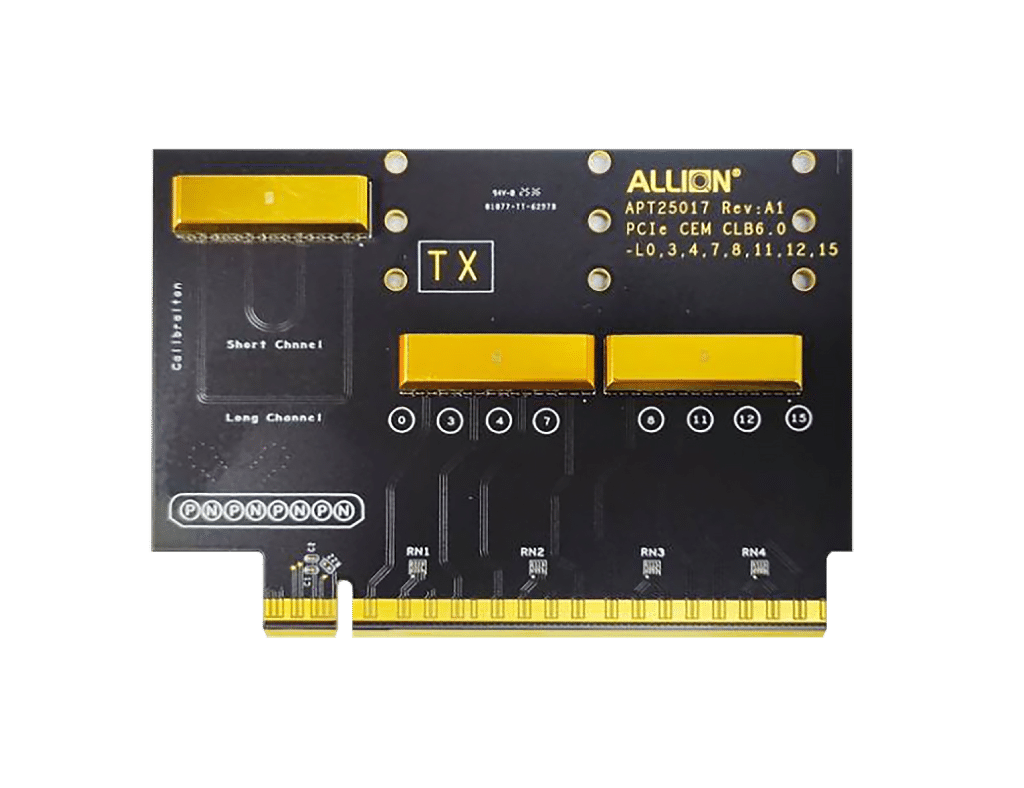

APT25017

• PCIe CEM by 8 Golden Finger
• Tx/Rx Lane 0/3/4/7/8/11/12/15 的八端口SMPM連結器，4個
• Reference Clock 的SMA連結器，2個
• 內建兩倍校正線
• 尺寸：73.94mm x 104.38mm
