M.2 PCIe CLB5.0 Test Fixture

Product ID: APT21070a / APT21070b / APT21070c / APT21135

Product Summary

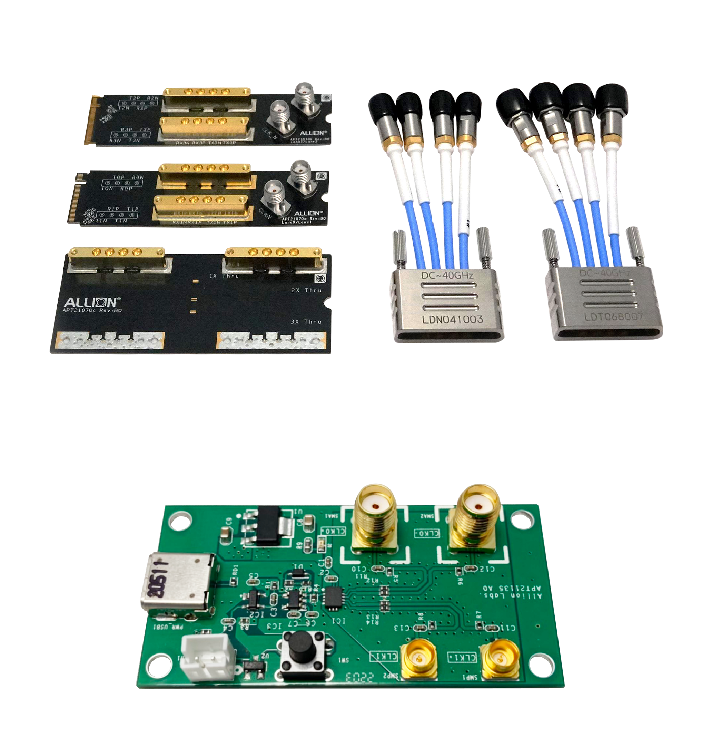

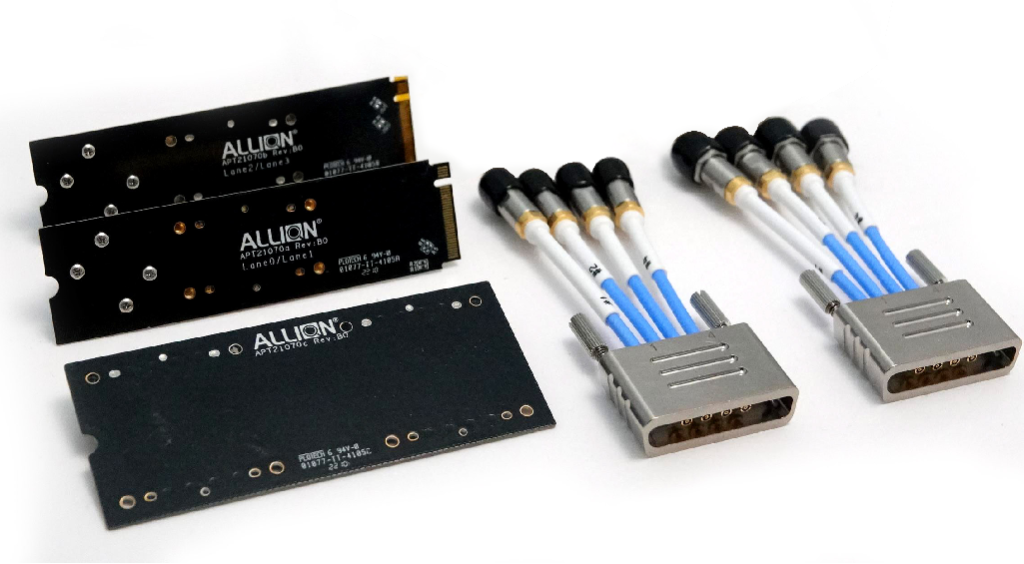

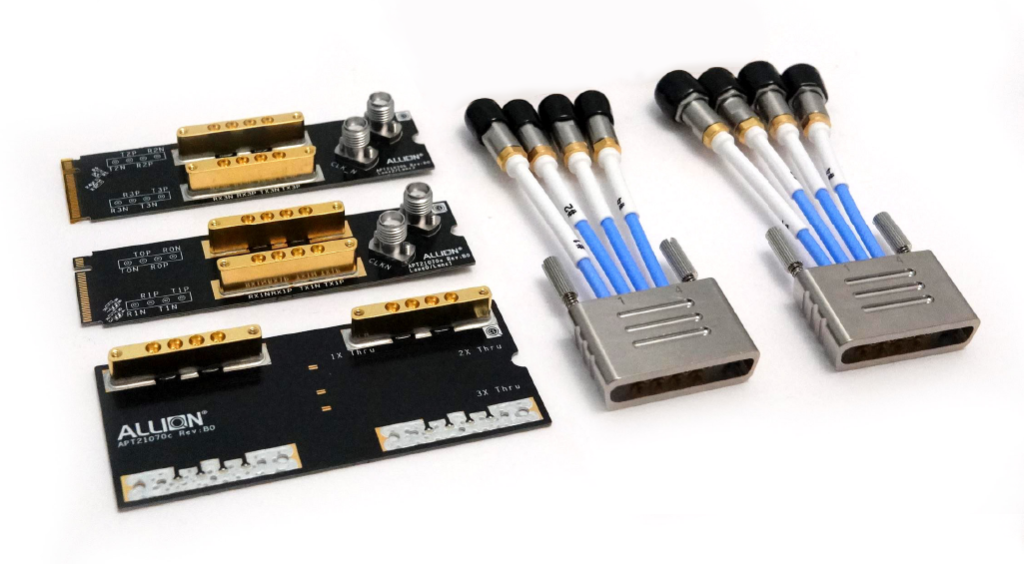

M.2 PCIe CLB5.0測試治具組,採用兩件式,將M.2 PCIe 的4 個Lane 分別拆解成Lane0/Lane1 和Lane2 /Lane3 ,並整合原本繁多的線材,設計線材模組化,可以直接連接相關測試設備,同時備有不同長度與終端連接器,滿足各種不同測試需求。

  • 此治具組包含:

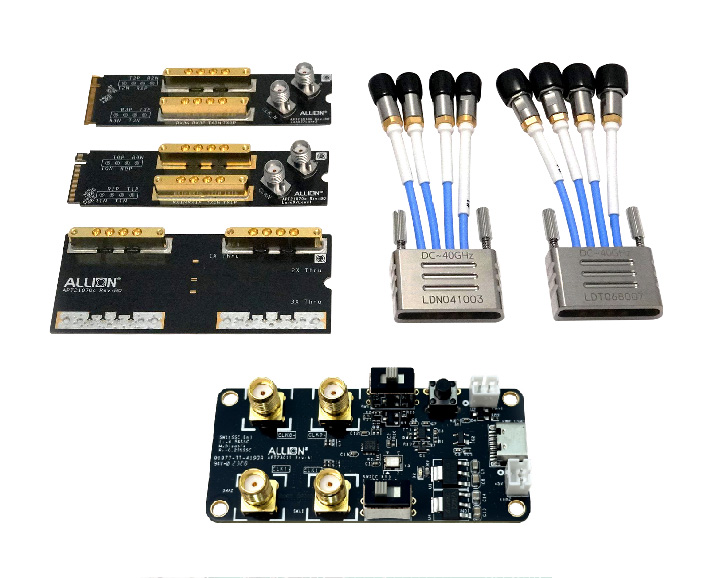

    1. M.2 CLB5.0-L01 (Model Name: APT21070a)
    2. M.2 CLB5.0-L23 (Model Name: APT21070b)
    3. M.2 CLB5.0-CAL (Model Name: APT21070c)
    4. Allion CMTS Board (Model Name: APT21135)

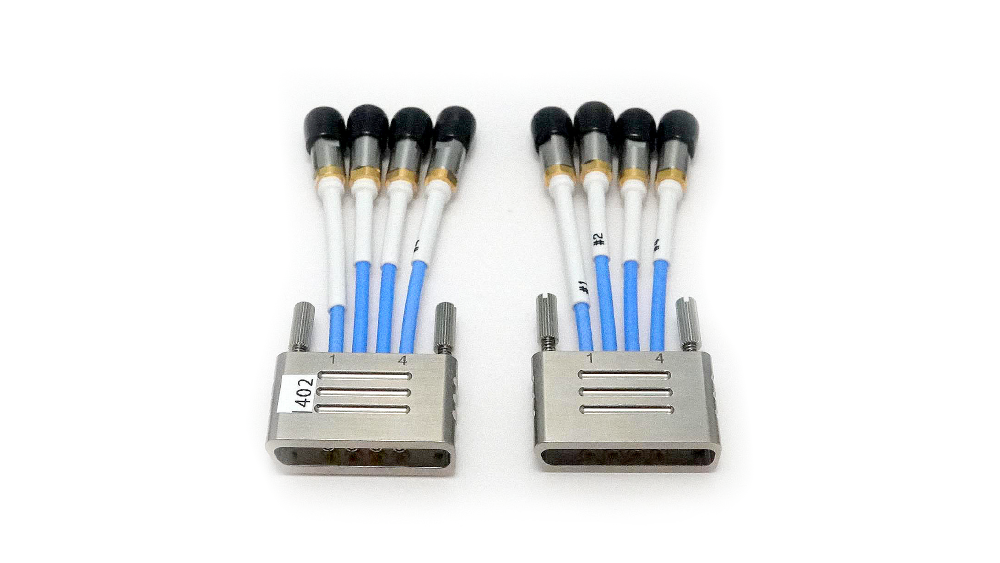

    5. Cable Module*2
  • 交期為下單後2-4週

Application

  • 適用於PCI Express Host 認證測試 for Tx/Rx (Gen1-Gen5)
  • 適用於PCI Express 電氣訊號品質驗證 for Tx/Rx (Gen1-Gen5)
  • 適用於伺服器、IPC、Notebook、個人桌機或帶有M.2介面設計的系統產品

Key Feature

  • 適用於PCIe M.2 認證電氣測試 for Tx/Rx
  • 強化SMPM連接器結構,以及具彈性的線纜配件
  • SMPM連接器和線纜配件,可支援至40GHz
  • 提供兩倍校正板

Specification

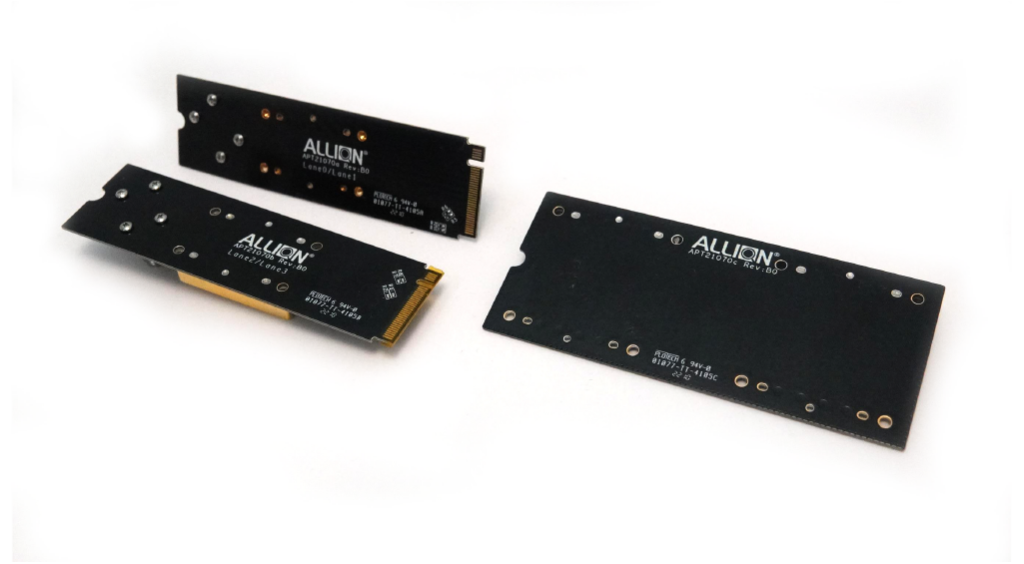

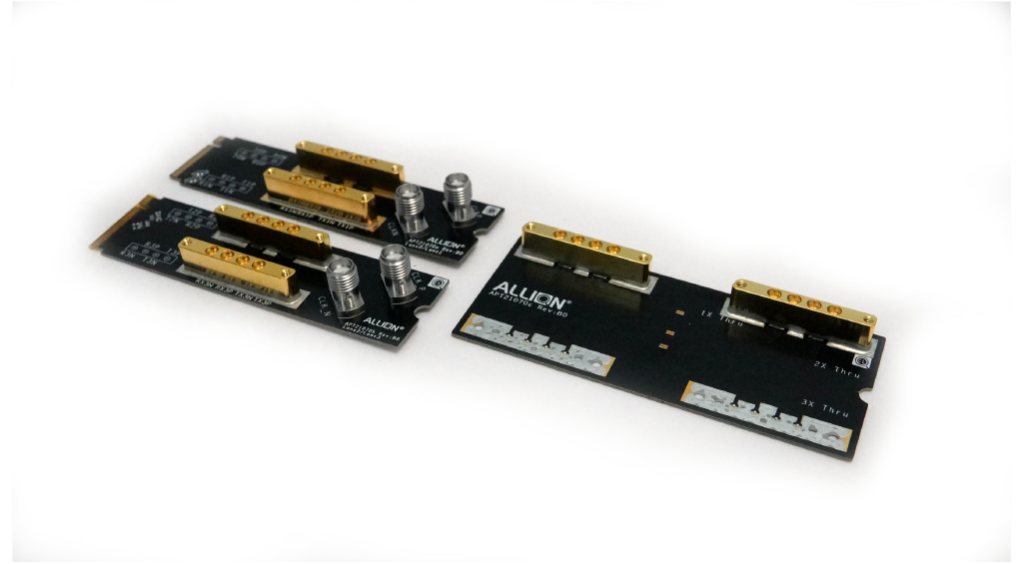

APT21070a
  • PCIe M.2 M-Key Golden Finger
  • 兩顆SMPM Connector用於Lane0/Lane1
  • 兩顆SMA Connector用於Reference Clock
  • 尺寸 : 22mm x 80mm
APT21070b
  •  PCIe M.2 M-Key Golden Finger
  • 兩顆SMPM Connector用於Lane2/Lane3
  • 兩顆SMA Connector用於Reference Clock
  • 尺寸 : 22mm x 80mm
APT21070c
  • 兩顆SMPM Connector用於兩倍校正線
  • 尺寸: 34.33mm x 80mm

如有其他任何疑問或需求,歡迎隨時聯繫我們:service@allion.com
