PCIe CEM x16 CLB6.0 Test Fixture

Product Summary

PCIe CEM x16 CLB6.0 Test Fixture

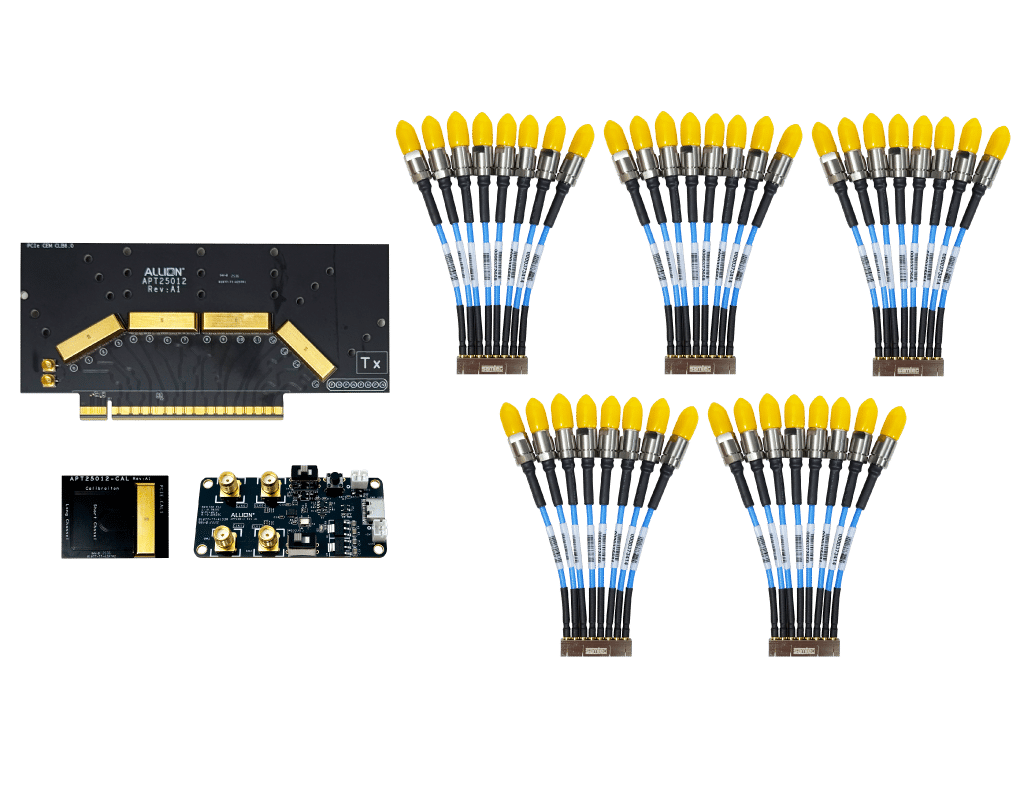

• PCIe CEM x16 CLB6.0 測試治具套組包含以下項目：

1. PCIe CEM Slot by 16 Test Fixture (Model Name: APT25012)

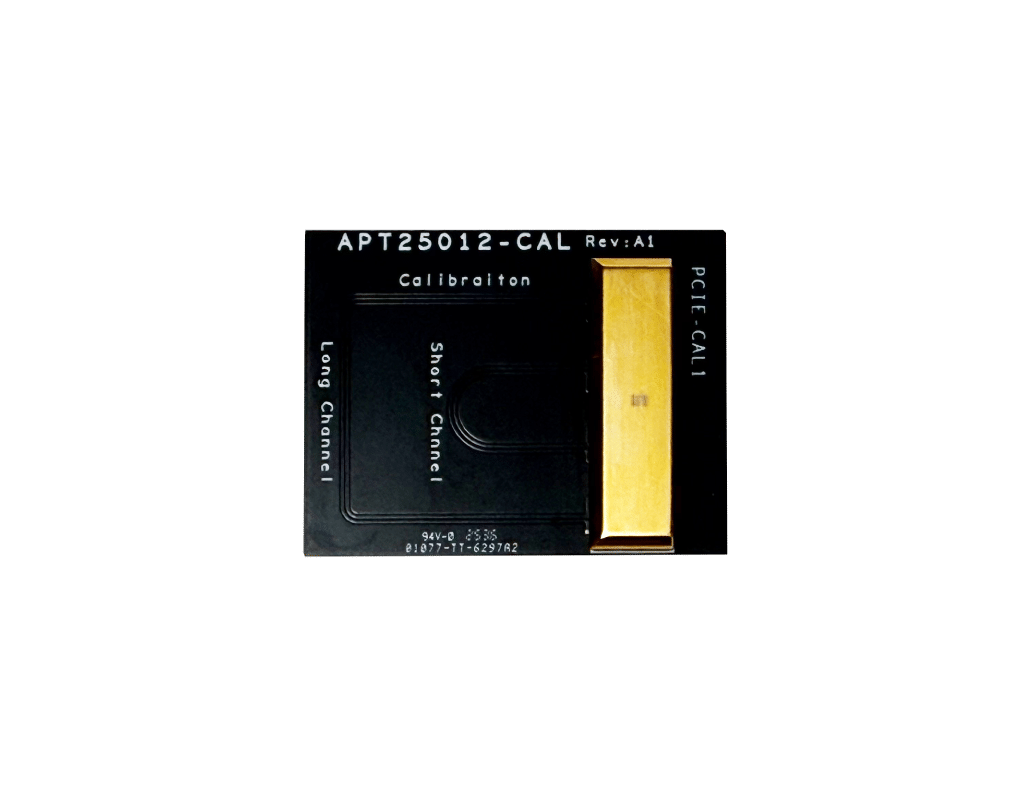

2. PCIe CEM CAL Board (Model Name: APT25012-CAL)
3. Allion CMTS Board (Model Name: APT23011)
4. SMPM by 8 Cable Module*5 (4 for Tx, 1 for Rx)

• 交期為下單後8-10週

Application

• 適用於PCI Express Host 認證測試 for Tx/Rx (Gen1-Gen6)
• 適用於PCI Express 電氣訊號品質驗證 for Tx/Rx (Gen1-Gen6)
• 適用於伺服器、IPC、筆電、桌上型電腦或具備PCIe CEM x16 插槽設計的系統產品

Key Feature

• 適用於 PCIe CEM Slot by 16 認證電氣測試 for Tx/Rx
• 強化SMPM連接器結構 (共8組)，以及具彈性的線纜配件
• SMPM連接器和線纜配件，可支援至40GHz
• 提供兩倍校正板 (不包含連接器)

Specification

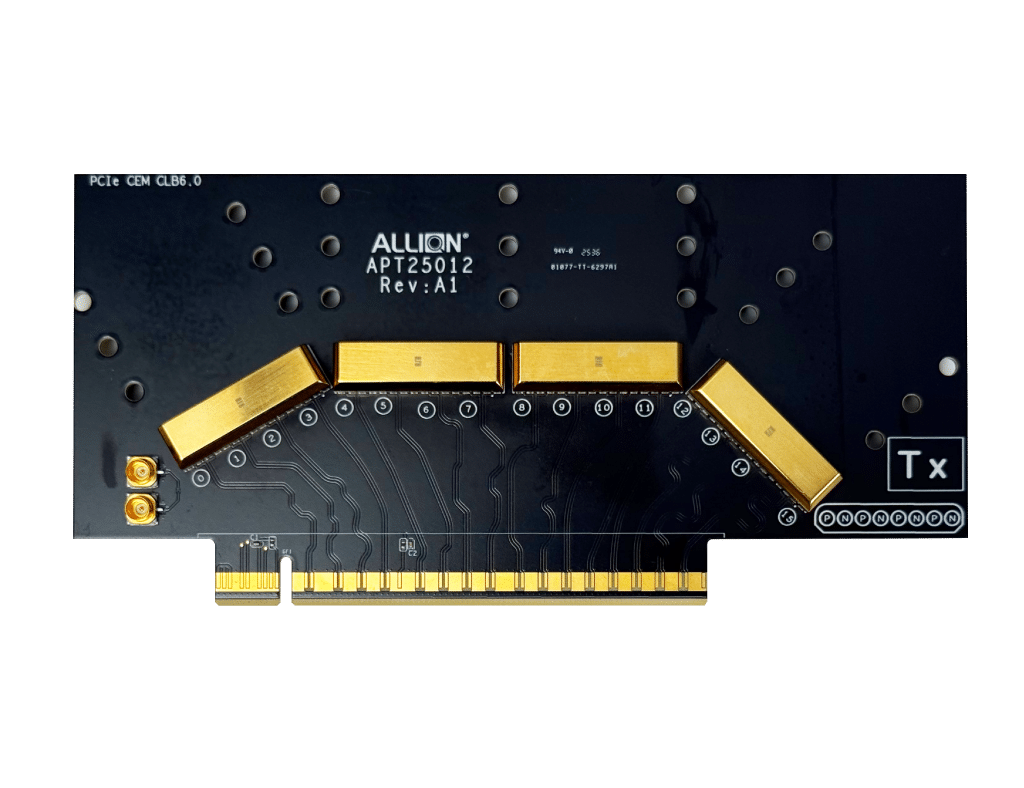

APT25012

• PCIe CEM by 16 Golden Finger
• Tx/Rx Lane0~15的八端口SMPM連結器，8個
• Reference Clock 的SMA連結器，2個
• 尺寸：74.27mm x 153.49mm
