CEM PCIe CBB5.0 Test Fixture

Product Summary

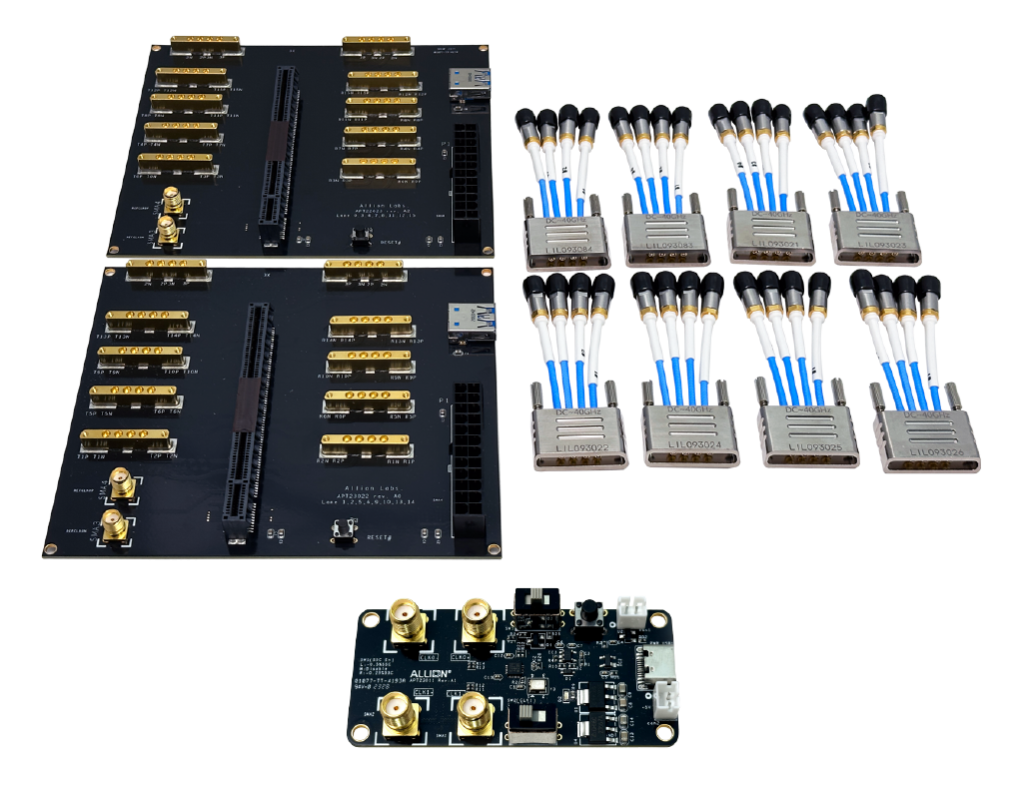

CEM PCIe CBB5.0測試治具組內含SMPM線材模組，可大幅縮短測試時間。

此治具組包含：

1. CEM CBB5.0 x1 (Model Name: APT22023)
2. CEM CBB5.0 x1 (Model Name: APT23022)
3. PCIe CBB CMTS board (Model Name: APT23011)
4. Cable Module*8

交期為收到訂單後2-4週

Application

• 適用於PCI Express AIC(Add-In-Card)/Device認證測試 for Tx/Rx (Gen1-Gen5)
• 適用於PCI Express 電氣訊號品質驗證 for Tx/Rx (Gen1-Gen5)
• 適用於設備或使用PCIe standard(CEM) 介面的硬碟與儲存裝置產品

Key Feature

• 適用於PCIe CEM 認證電氣測試 for Tx/Rx
• 強化SMPM連接器結構，以及具彈性的線纜配件
• SMPM連接器和線纜配件，可支援至40GHz
• 兩倍校正板內建設計

Specification

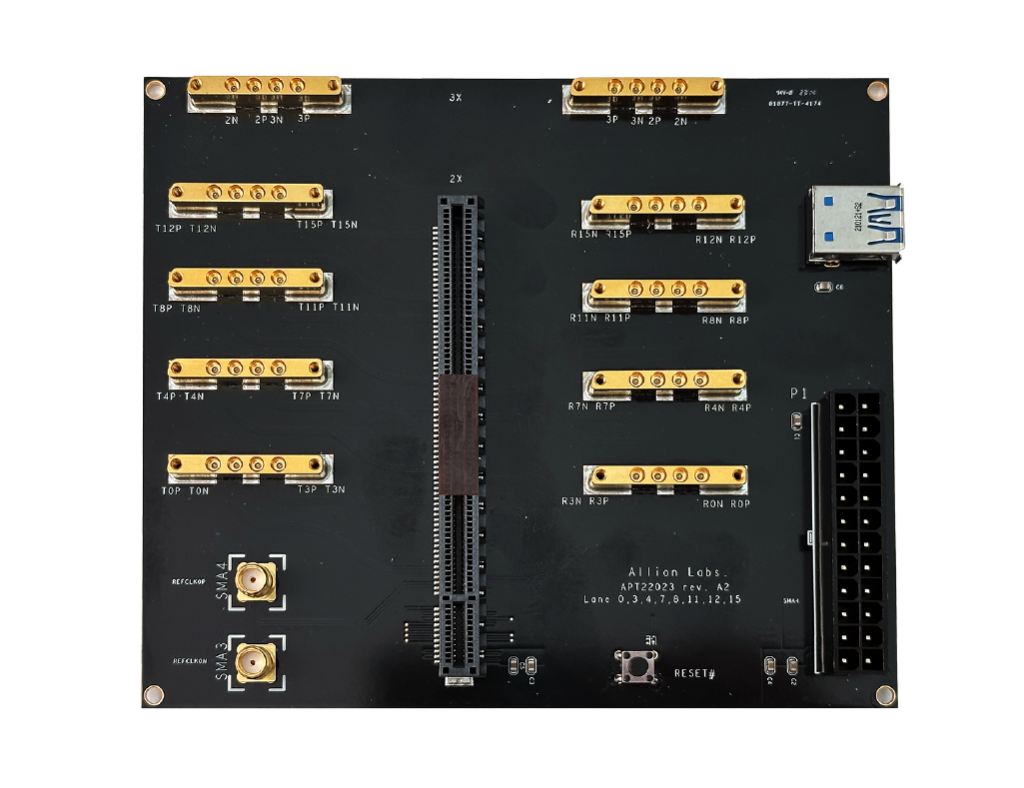

1. PCIe Receptacle connector
2. 八顆SMPM Connector用於Lane 0/3/4/7/8/11/12/15
3. 兩顆DIP SMA Connector用於Reference Clock
4. 兩顆SMPM Connector用於兩倍校正線
5. 尺寸 : 142.20mm x 120.90mm
6. 模組化的線纜使用SK Receptacle及八顆SMPM，長度為3英寸

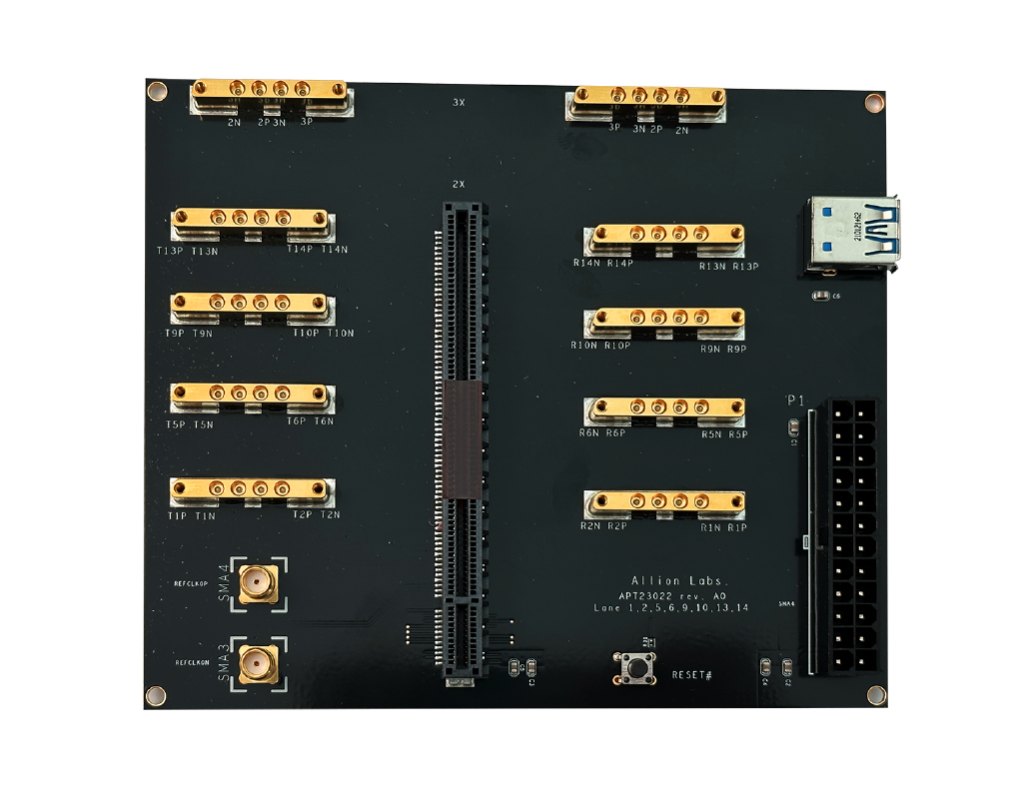

1. PCIe Receptacle connector
2. 八顆SMPM Connector用於Lane 1/2/5/6/9/10/13/14
3. 兩顆DIP SMA Connector用於Reference Clock
4. 兩顆SMPM Connector用於兩倍校正線
5. 尺寸 : 142.20mm x 120.90mm
6. 模組化的線纜使用SK Receptacle及八顆SMPM，長度為3英寸
