USB Type-C轉DisplayPort介紹

隨著各大系統廠及行動裝置逐漸使用USB-C介面,現在新出的系統或是行動周邊幾乎都以這個介面規範做應用,市面上不管是桌機還是筆電,或是手機平板等,大家的共同點就是都支援了USB-C,但在外接顯示器上,大部分的廠商都還是會推出支援DisplayPort介面或是HDMI介面的顯示器,目前對於支援原生USB-C介面的顯示器並非沒有,只是相較於傳統DisplayPort及HDMI,比例上還是少了許多,因此利用USB-C轉接頭或是轉接線去連接顯示器,成為一個十分重要的使用情境,因轉接線或是轉接器有許多種,在DisplayPort上也有許多不同形式的轉接法,本篇將著重於USB-C轉DisplayPort部分進行介紹。

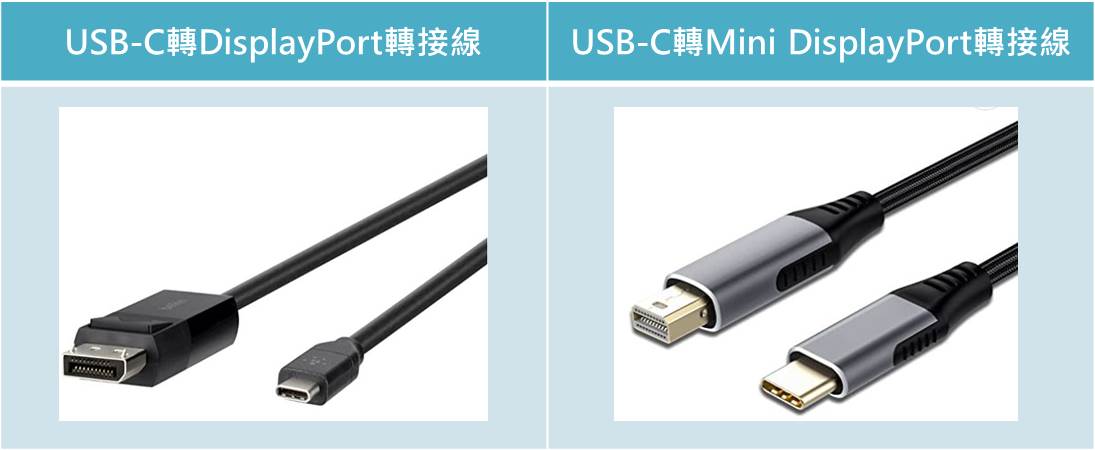

市面上十分常見的就是USB-C轉DisplayPort的轉接線,此類線材可以直接連接USB-C介面的系統與DisplayPort的顯示器,如下所示:

USB-C轉DisplayPort的轉接線,此類線材可以直接連接USB-C介面的系統與DisplayPort的顯示器

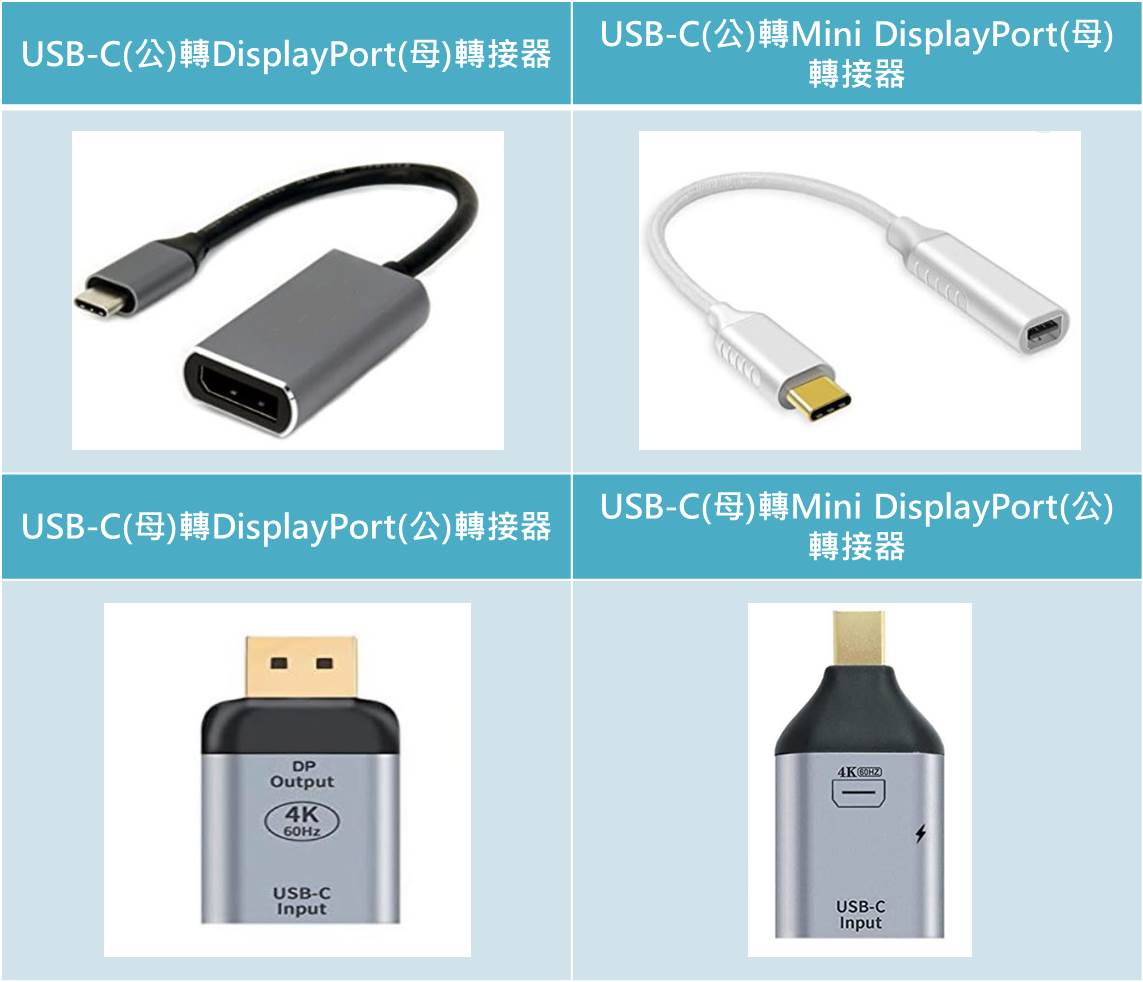

接下來則是利用轉接頭去做轉接,再依其對應的母頭端(Female)連接相對應的纜線,因為在不同的環境使用此類轉接器時,通常都是要求輕便好攜帶,而且連接顯示器的場合,例如:家中或公司,通常都有雙頭DisplayPort的線材可以使用,在攜帶時僅需帶一個小小的轉接器,就可以達成外接顯示的需求,如下所示:

家中或公司,通常都有雙頭DisplayPort的線材可以使用,在攜帶時僅需帶一個小小的轉接器,就可以達成外接顯示的需求



在這些轉接線及轉接頭上,又因各自有對應的DisplayPort版本上的不同,分別有支援DisplayPort 1.2規格(解析度支援:4K@60Hz)及DisplayPort 1.4規格(接析度支援:8K@60Hz),若您的螢幕只支援到4K@60的解析度,且在短期內沒有升級的計畫,可以花較少的金額選擇支援DisplayPort 1.2的版本;反之,若是您有支援到4K@120Hz以上或是8K@60Hz的螢幕,可以選擇支援DisplayPort 1.4版的轉接線或是轉接頭,以符合顯示器最佳化表現。

不過有一點必須注意:這些轉接線或是轉接頭都有方向性,一般來說,USB-C端都是連接系統或是行動裝置的,DisplayPort及Mini DisplayPort這端是連接顯示器的部分,但有些廠商推出雙向(Bi-Directional)的轉接線,也就是可以反過來系統端連接DisplayPort或Mini DisplayPort,USB-C端連接支援USB-C介面的顯示器,購買使用前必須先確認清楚您的需求。



買了USB-C轉接線或是轉接器,就高枕無憂了嗎?

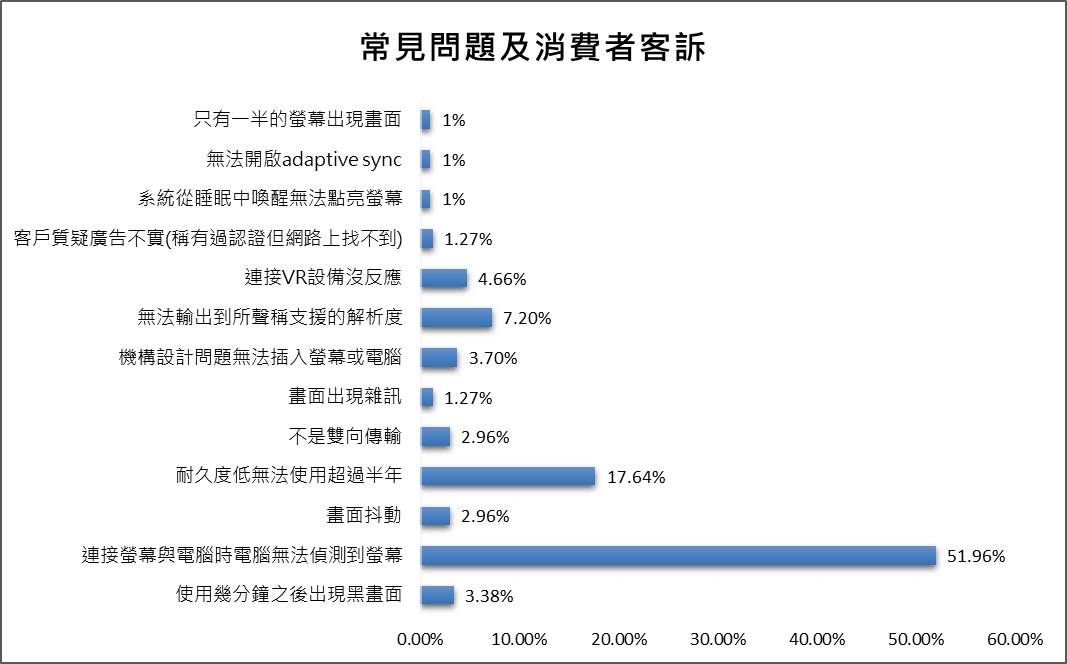

根據百佳泰測試實驗室的測試經驗、在Amazon的使用者回饋,針對USB-C轉DsiplayPort的轉接頭/轉接線產品大致上可以歸納出下列幾點問題:

在Amazon的使用者回饋,針對USB-C轉DsiplayPort的轉接頭/轉接線產品大致上可以歸納出下列幾點問題



依其問題類別做區分:



相容性問題

此類問題最令使用者頭痛,透過該品牌的轉接線或是轉接頭連接系統與螢幕時,直接沒有畫面,在裝置管理員下面都偵測不到,對於消費者來說就像是花了時間與金錢,卻得不到好的效果。如狀況稍微好一點的,則是可以抓到但是使用幾分鐘之後就出現了黑畫面,令客戶還要想辦法去抓出到底是哪裡出了問題,徒增使用者的困擾。另外產品耐久度也是一個考量重點,很多消費者指出產品在使用一到半年之內就直接掛掉,產品都還在保固期內,但品質卻不佳,要退貨也是造成使用者的麻煩,也直接影響到品牌的聲譽及獲利。



功能性問題

畫面只出現一半,無法開啟Adaptive Sync,無法輸出指定的解析度,無法支援VR設備,不是雙向傳輸,在從睡眠喚醒時無法喚醒顯示器等,此類型的問題往往是可以正常顯示,但在執行某些動作之後造成顯示不正常的問題。



畫面問題

螢幕出現不正常的雜訊,或是畫面抖動,造成消費者使用體驗不良。

延伸閱讀:畫面點不亮!?USB-C to DP Cable關鍵應用風險



機構問題

無法對應到部份設計較為不良的系統及顯示器,造成無法正常插入系統或顯示器,或是很難插拔等等。

另外,筆者也發現了一個相當特別的使用者回饋,也就是廣告不實的問題,部份消費者在該產品官網以及Amazon上都提出了該產品沒有過VESA認證的質疑,但該品牌都沒有出面闢謠,相對的有些廠牌因有通過認證,可以因為協會的認證而讓消費者更相信線材的品質和避免不必要的麻煩。

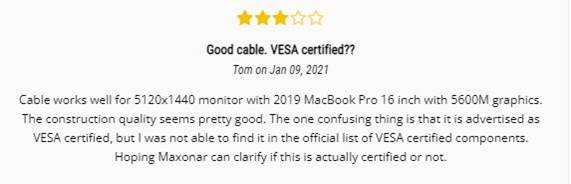

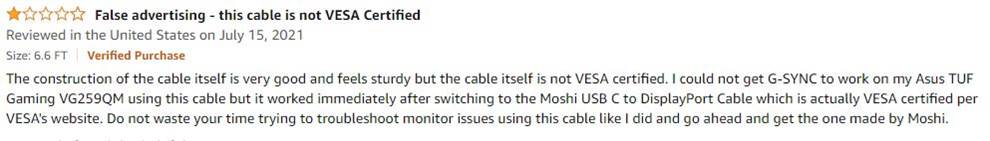

消費者質疑VESA認證的案例


(來源:https://maxonar.com/products/usb-c-to-pd-1-4

(來源:https://www.amazon.com/product-reviews/B08B3XNZGS/ref=acr_dpx_hist_1?ie=UTF8&filterByStar=one_star&reviewerType=all_reviews#reviews-filter-bar

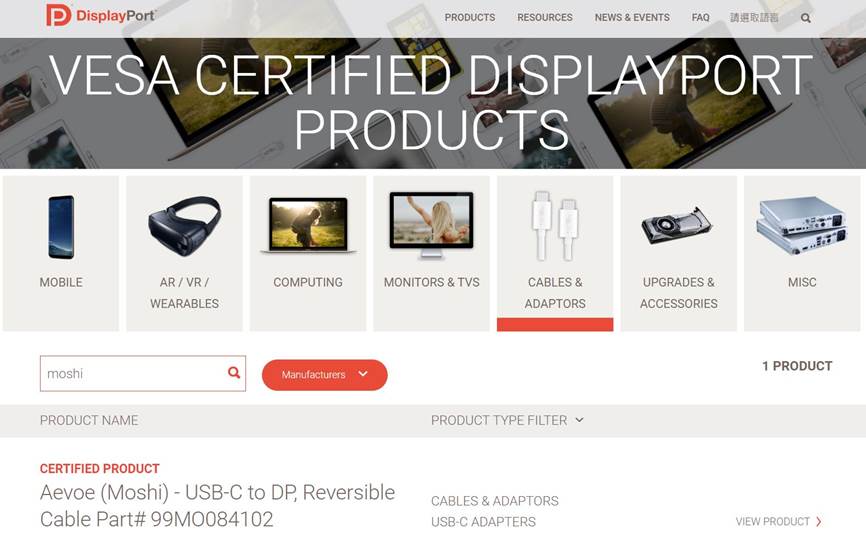

消費者如欲確認某產品是否支援VESA認證,可在VESA網站上查詢如下所示

(來源:https://www.displayport.org/product-category/cables-adaptors/?ps=moshi



USB-C轉DisplayPort轉接線及轉接器的測試和服務

消費者對於市場上這類產品需求很高,能搭配的系統、行動裝置及外接顯示器也十分的多樣,伴隨著各種不同的連接形式會相對應的產生更多不同的問題,針對USB-C轉DisplayPort的轉接線及轉接器,百佳泰規劃以下測試:

  • 相容性測試 (Compatibility Test):與各式主機系統/手機/平板、顯示器
  • 功能性測試 (Functionality Test)
  • 無線干擾測試 (Wireless De-sense Test)
  • 使用者體驗測試 (User Experience Test)
  • 競爭者分析與品質提升諮詢 (Competitive Analysis and Consulting)
  • 纜線與聯接器測試 (Cable Connector Test)
  • 認證測試 (VESA Certification Test)



百佳泰提供各式測試服務:

除上述測試規劃之外,百佳泰能根據客戶的產品不同作客製化的測試規劃,另外百佳泰擁有最完整且豐富的相關產品、設備,如System、Tablet、Mobile Phone、Monitor、Hub等等,相信能以最完整的設備及廠牌覆蓋率,有信心能為您的產品做最好的品質把關。如您對於相關測試與驗證有興趣,歡迎立即填寫諮詢表單,將會有專人與您聯繫。
