你是否也曾好奇,我們每天上網瀏覽與存取的海量資料,是存放在哪裡或是用什麼樣的方式儲存的呢?

每天有數十億的網路使用者,不斷的產生資料並存放在雲端中,這些資料是由提供儲存服務的公司或平台,儲存在擁有上百萬個硬碟的資料中心裡。而用於存儲和處理數據的計算機硬體設備-伺服器,通常會被安裝在機架上,並且需要長時間運行,而裡面的硬碟和個人電腦上的硬碟相似,只是體積更大、數量更多。實際上,在Server資料運算中心裡,多個硬碟是上下疊放並排列在伺服器機架(Chassis,又稱機箱、機殼)內,而多個機架通常會放置在一個機櫃(Cabinet)中,資料中心內則有很多個機櫃堆疊而成,這些設備組合起來的場所,就是每天讓網路用戶從遠端存取硬碟內資料的重要地方。

伺服器穩定度要求 - 振動與機械衝擊



然而,要保持這些設備的運動,除了日常維護之外,還要特別小心「振動」帶來的影響!硬碟對振動非常敏感,一個小幅度的振動可能就會大大損壞硬碟。整個硬碟的儲存單元有三個主要的潛在振動源因子,有可能導致硬碟效能損失:

  • 冷卻用風扇的聲音負載
  • 儲存單元上的風扇振動的負載(透過機架傳遞所產生的振動與共振)
  • 硬碟本身的振動負載



任何對於振動問題的研究,都是關於如何定義激振 (excitation) 、系統 (system) 以及響應 (response),並研究三者之間的關係。激振就是產生作用力以及能量的來源,響應是我們關心的設備位置在受到激振作用後的振動反應,系統則是從激振到響應之間力學波經過的物體範圍所在。

。激振就是產生作用力以及能量的來源,響應是我們關心的設備位置在受到激振作用後的振動反應,系統則是從激振到響應之間力學波經過的物體範圍所在。



舉例來說,伺服器內的硬碟在承受特定頻率下過大的Rotational Vibration時,效能會大幅下降。在這樣的問題中,風扇是激振源,硬碟與機殼連接處的振動反應是響應,至於機殼及相關連接件就是系統。舉例來說,設計伺服器機殼機構的人,會想要知道他的設計安裝上散熱風扇後,硬碟安裝處的rotational vibration響應特性是如何,是不是在某些頻率下,振幅會有過大的情形。



因此,為確保伺服器可以在各種極端環境下正常運行,需要進行一系列相關的可靠度測試或耐久性測試,其中包含了Vibration Test以及 Mechanical Shock Test。



Vibration Test

是指將伺服器暴露在不同頻率和振幅的機械振動中,以模擬實際工作環境中可能出現的振動環境。這可以幫助確定伺服器是否能夠在這樣的環境下正常運行,並且是否會對硬體組件造成損壞或故障。



Mechanical Shock Test

是指將伺服器暴露在突然的衝擊力下,以測試其是否能夠承受意外的撞擊或摔落。這可以幫助確定伺服器是否能夠在運輸過程中承受物流公司的操作,以及在實際使用過程中是否能夠承受不同程度的衝擊。如果一個伺服器安裝在一個不穩定的地方,比如一個顛簸的車輛上,那麼它就有可能因為振動而出現故障。此外,如果伺服器遭受過強烈的衝擊,比如被撞擊或摔落,也可能導致它出現異常。

Vibration Test:將伺服器暴露在不同頻率和振幅的機械振動中,以模擬實際工作環境中可能出現的振動環境
Mechanical Shock Test:將伺服器暴露在突然的衝擊力下,以測試其是否能夠承受意外的撞擊或摔落。



若Server未通過振動測試 & 機械衝擊,可能會導致以下影響

  1. 故障率增加:振動可能會造成服務器內部部件鬆動或損壞,導致服務器故障率增加。
  2. 性能下降:振動還可能影響服務器的性能,如:硬碟讀取速度、網絡連接穩定性等,可能對服務器的工作質量產生負面影響。
  3. 降低安全性:振動可能造成設計不好的連接器或插頭鬆動,可能導致電路短路或是造成內部資料損毀。
  4. 系統故障:外部衝擊可能會導致伺服器組件損壞,進而影響整個系統的運作,甚至導致系統故障。



客製化測試設備與相關運用介紹:VS-4000VH 振動試驗機

– 可承載高重量、容納大體積、執行較嚴苛的測試條件

  • 振動平台承載尺寸
    • 垂直輔助振動平台: 尺寸:700×1000 mm
    • 水平振動滑台尺寸: 700×1200 mm

* 額定正弦峰值力: 40000 N ( 4000kgf )
* 額定隨機激振力: 40000 Nrms
* 頻率範圍: 1 – 2800 Hz
* 最大位移 (振幅): 51 ㎜ (PEAK – PEAK)
* 最大速度: 2m/s ( PEAK )
* 空載加速度: 100 G ( PEAK )



  • 基本測試項目包含

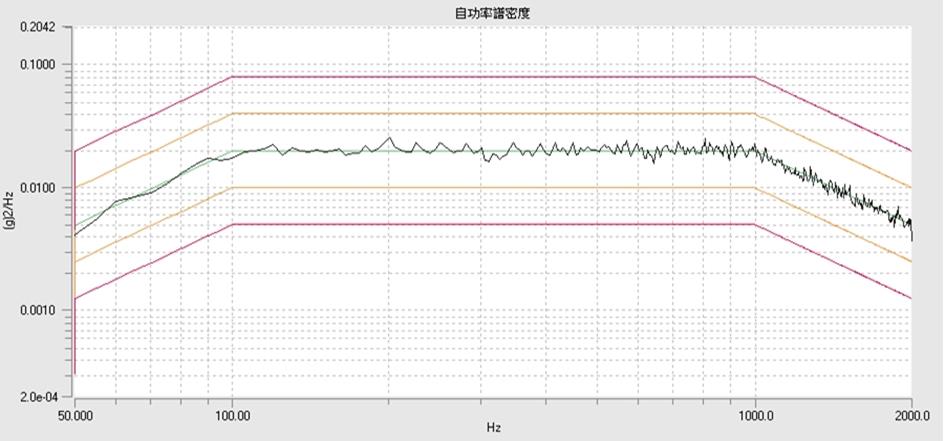

    • Random Vibration Test
    • Sinusoidal Vibration test

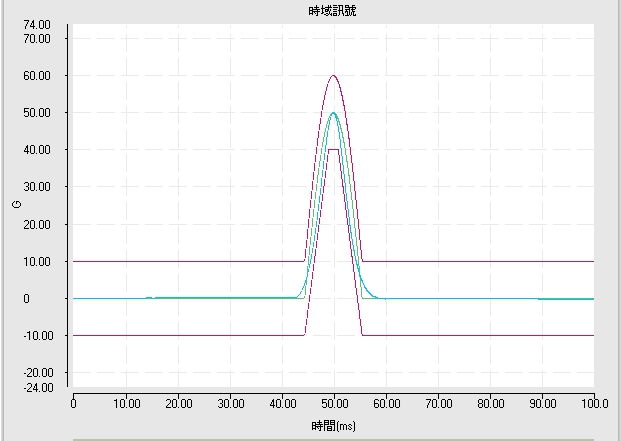

    • Mechanical Shock Test



  • 相關的測試經驗:
    • Server : [產品可靠度評估] 在不同加速度與頻率的環境或是受到一個強烈的衝擊下,評估伺服器運轉效能、各項零組件的性能、外觀與內部有無損壞。
    • 功能檢測:
      執行完測試後,確認是否還能正常開關機與運作tool。
    • 接受振動與衝擊過程中的性能測試類別:
      Network Function Check/ HDD Read/ Write Speed、CPU/ Disk/ Memory

  • 外觀檢視:Six Faces

  • 產品弱點:
    藉由振動測試或衝擊測試我們可以找出在這樣的應力條件下,會對此產品外觀/內部造成怎麼樣的影響,並找出產品的弱點。

  • 加速規安裝 :
    也可以藉由在產品外部/內部安裝加速規,用於檢測其DUT在做振動/衝擊測試時的共振影響及所受的衝擊力量大小。





VS-4000-VH型振動機可同時執行

  • Vibration Test
  • Mechanical Shock Test,

以振動機模擬的Mechanical Shock Test可以針對重量較輕的樣品、G值較小的條件來執行測試。若樣品屬於高重量如Server等,且測試G值較大,百佳泰也有專門的機械衝擊機800S,來滿足這些高重量樣品及高G值的測試條件,當然,對於各種測試波型、G值、持續時間與各種規範也能進行客製化調整。



結語

百佳泰在伺服器領域擁有多元的測試經驗、專業的測試能力、客製化的測試服務,協助客戶找出在不同的振動/衝擊環境下,伺服器可能造成的突發性或常態性問題,進而找出產品的弱點並協助完善整體製程並滿足客戶的需求。

透過百佳泰的專業測試驗證與解決方案,我們將協助您及早發現產品潛在問題,將其作為未來產品在改版更新時的重要依據。更多相關認證測試問題,歡迎聯繫百佳泰。
