SATA-IO測試治具

治具編號：SATA-IO

產品介紹

Crescent Heart Software TF-SATA 系列為SATA-IO協會所核准設計的測試治具，可搭配各大廠儀器例如Tektronix、Keysight、Lecroy等使用，旨在協助您有效率地驗證產品是否符合SATA-IO所定義之相容性測試規範。

應用範圍

  • 適用支援SATA-IO相容性測試規範以及SATA電性測試規範之產品
  • 支援1.5 Gb/s, 3 Gb/s, 6 Gb/s 速度

主要規格

TF-SATA-NE-ZP

  • 支援近端連結，SATA母頭連接器，可於測試時連接Serial ATA 主機（host）或裝置（device）
  • Differential 100 Ohm緊密度容限控制阻之grounded coplanar waveguide (GCPW)PCB設計

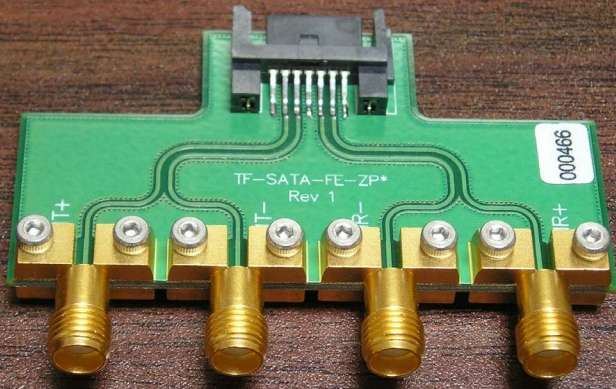

    •  TF-SATA-FE-ZP

  • 支援遠端連結，SATA公頭連接器，可於測試時連接Serial ATA主機（host）或裝置（device）
  • Differential 100 Ohm緊密度容限控制阻grounded coplanar waveguide (GCPW)之PCB設計

    •  TF-SATA-FEPD-ZP

  • 支援電力資料連結，SATA公頭連接器，可於測試時連接Serial ATA 筆記型電腦
  • Differential 100 Ohm緊密度容限控制阻之grounded coplanar waveguide (GCPW)PCB設計

    • TF-SATA-IS-XP

  • SATA公頭/母頭連接器，支援in-system四種Serial ATA差別性訊號存取
  • 透過0.15 inch寬 (3,8 mm寬) PCB導孔，提供差動信號探棒和非差動信號探棒的連接
  • 獨特的三層差別性100 Ohm 控制阻抗之PCB設計

    •  TF-eSATA-NE-ZP

  • 支援近端連結，外部SATA母頭連接器，可於測試時連接外部Serial ATA 主機（host）或裝置（device）/ 外部SATA線纜端
  • Differential 100 Ohm緊密度容限控制阻之grounded coplanar waveguide (GCPW)PCB設計

    •  TF-eSATA-FE-ZP

  • 支援遠端連結，外部SATA公頭連接器，可於測試時連接外部Serial ATA 主機（host）或裝置（device）
  • Differential 100 Ohm緊密度容限控制阻之grounded coplanar waveguide (GCPW)PCB設計

    •   TF-eSATA-IS-ZP

  • SATA公頭/母頭連接器，支援in-system四種Serial ATA差別性訊號存取
  • 透過0.15 inch寬 (3,8 mm寬) PCB導孔，提供差動信號探棒和非差動信號探棒的連接
  • 獨特的三層差別性100 Ohm 控制阻抗之PCB設計

    •  SATA-II

  • Serial ATA II, Serial ATA 1.0 以及ATA/ATAPI 6 標準認證
  • 無需使用邏輯分析儀量測框架錯誤率（Frame Error Rate: FER）
  • 擷取展頻時脈資訊數據流
  • 可選擇性的未解碼數據(10b)或解碼數據FIS內容取得
  • 可選擇性的定時脈衝波形呈現 bus訊號 (squelch) 行為

    •  SATA-6G

  • 符合Serial ATA 標準規範修訂版本
  • SATA合規性接收者敏感度（Receiver sensitivity）框架錯誤率（Frame Error Rate）之量測*
  • 量測展頻時脈量測（Spread-spectrum clocking ）頻率調變**
  • SATA合規性接收者敏感度（Receiver sensitivity）基本為錯誤率（Bit Error Rate）之量測**
    *: 可選擇性功能 **: 符合期望的可選擇性功能
