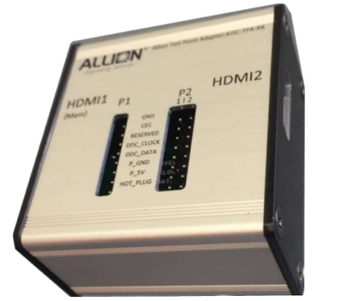

HDMI TEST POINT ADAPTER “ALLION AJSC-TPA-RR”

產品介紹

HDMI Test Point Adapter (AJSC-TPA-RR)為百佳泰特別針對 HDMI 2.0 產品偵錯所設計的一套治具.旨在透過HDMI連接線,確認HDMI Sink與Source裝置間之+5V Power / HPD / CEC / DDC / Utility訊號問題。AJSC-TPA-RR能夠同時和SCDC/EDID Controller(AJSC-1)搭配使用,不但能夠控制與模擬EDID/SCDC之訊號, 亦能夠執行HDMI Protocol之標準認證測試。

應用範圍

適用所有HDMI產品(包含HDMI Source與Sink產品)

主要特性

ALLION AJSC-TPR-RR”單獨使用功能

  • 藉由跳線可個別分析 +5V Power/HPD/CEC/DDC/Utility訊號
  • 執行+5V Power/HPD/CEC/DDC/Utility訊號分析與偵錯

    與“ALLION AJSC-1” 一起使用

    • 控制及模擬 EDID/SCDC
本治具有拉出除了HDMI TMDS外等訊號腳位,例如DDC,HPD+5V等 ,以及Allion AJSC-1本身具備EDID&SCDC controller, 所以搭配使用 時,可以變成HDMISource取得Sink EDID/SCDC資訊, 也可以變成HDMI Sink利用本身EDID controller的功能,使得HDMI Source輸出所需要的video timing
    • HDMI 標準測試 (Protocol test) (請見圖二)
    • 您可實施下列HDMI 2.0
      Generic CTS : CTS ITEM: HF1-23, HF2-10, HF2-26, HF2-31, HF2-32, HF2-35, HF2-41, HF2-53

產品規格

  • 尺寸:55mm X 34mm X 60mm (寬X高X深) (不包含 projection point)
  • 重量:88g (AJSC-TPA-RR機身)
