HDMI SCDC/EDID Controller

治具編號：AJSC-1

產品介紹

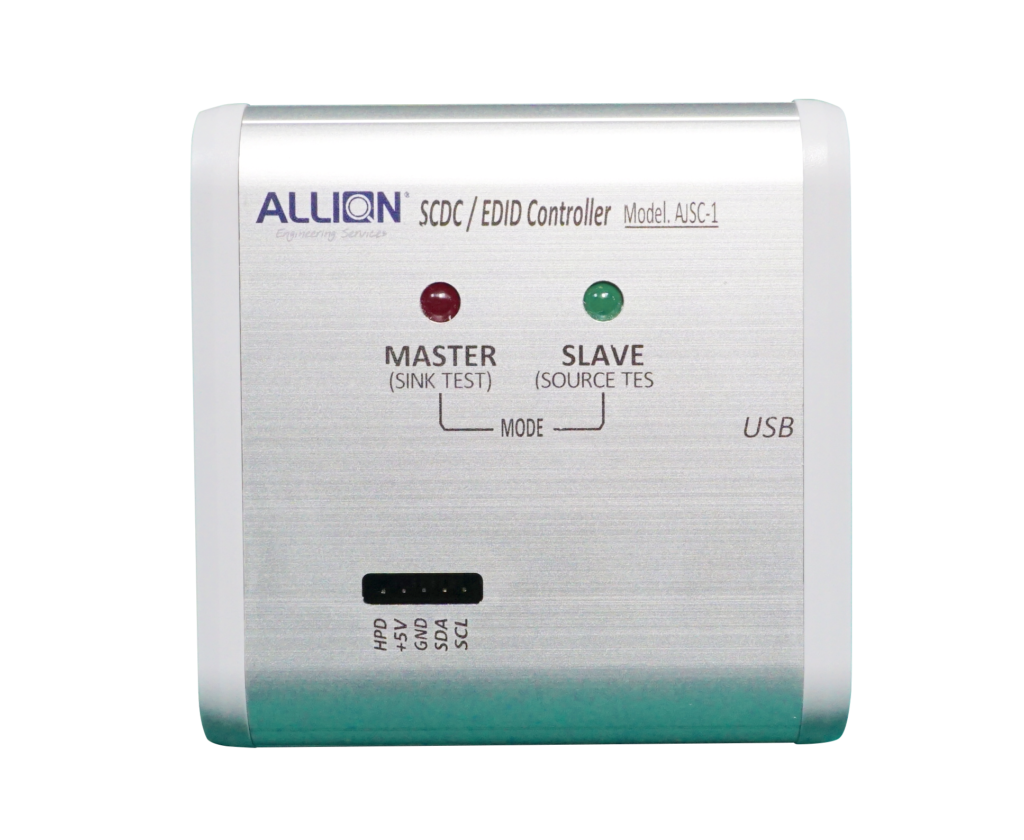

HDMI SCDC/EDID Controller（AJSC-1），為百佳泰針對HDMI 最新認證測試規範2.1/1.4之電氣測試所開發的一套治具，旨在控制及模擬HDMI 2.1/1.4之EDID、SCDC訊號，可適用於HDMI source類裝置和HDMI sink類裝置測試用。SCDC/EDID Controller與Tektronix及Keysight設備相容，可互相搭配進行電氣訊號之量測。

SCDC/EDID Controller透過USB線纜連接電腦或示波器，搭配GUI軟體可立即使用；同時百佳泰也提供指令，經由Tera Term等通訊軟體來做動作控制。

應用範圍

適用所有HDMI產品（包含HDMI Source與Sink產品）

產品規格

  • 尺寸: 82mm(W) X 29mm(H) X 81mm(D)（只含本體case，不包括突出物）
  • 重量: 120g (僅AJSC-1本體)
  • RoHS/REACH Compliant

Software(GUI)下載處

如需最新版AJSC-1 Software(GUI)，請至online shop登入會員下載

  • 最新 FW 版本編號: v4.14a
  • 最新 GUI 版本編號: 2.8.0 1118

主要特性

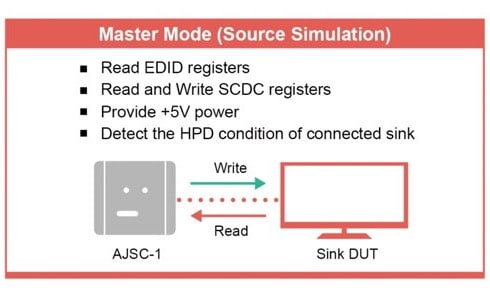

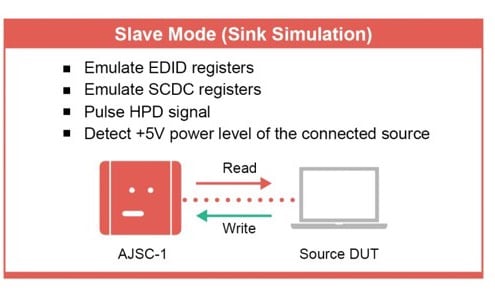

1.搭載Master Mode與Slave Mode兩種控制模式，可對應模擬Sink及Source裝置：

・執行Sink測試時，模擬成Source裝置，可以任意讀取EDID/SCDC的資料; 執行Source測試時，模擬成Sink裝置，可以編輯/套用EDID資料及SCDC參數

・HPD、+5V Power的輸入輸出能根據模式自動切換，並搭載HPD、+5V Power的控制功能

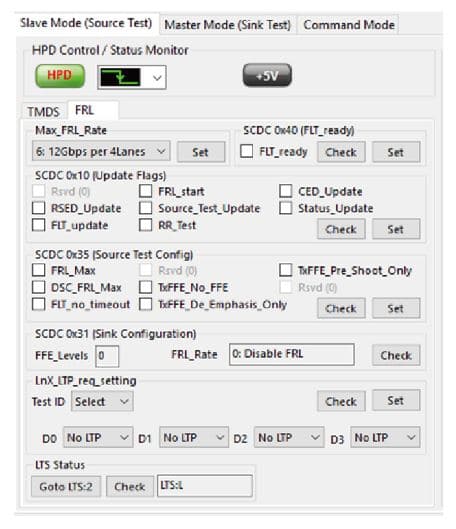

2. 隨機附上可讀寫EDID/SCDC的軟體，使用者可自由、簡單的改寫參數值

・隨機附上能夠快速解讀HPD或+5V Power、Scramble狀態的軟體

・具備One Click啟動Scramble，能夠同時模擬PC上的EDID Flie（Binary file等）

3. 搭載各式各樣的EDID Preset1. 從DVI到支援6G的EDID，在AJSC-1內部搭載多樣的EDID Preset

・對於Source DUT，將期望測試的Video Format的輸出變得更容易

・提供簡易方式讓客戶載入自行製作的EDID至設備中

4. 輕量小巧、操作簡單

・利用USB Port供電，外部不需要準備5V電源

・透過USB 線纜連接到電腦或示波器上的GUI軟體，只要選擇操作模式就能立即使用，不需繁複的初始設定
